1.5.2 Configuración con conexiones vía Internet

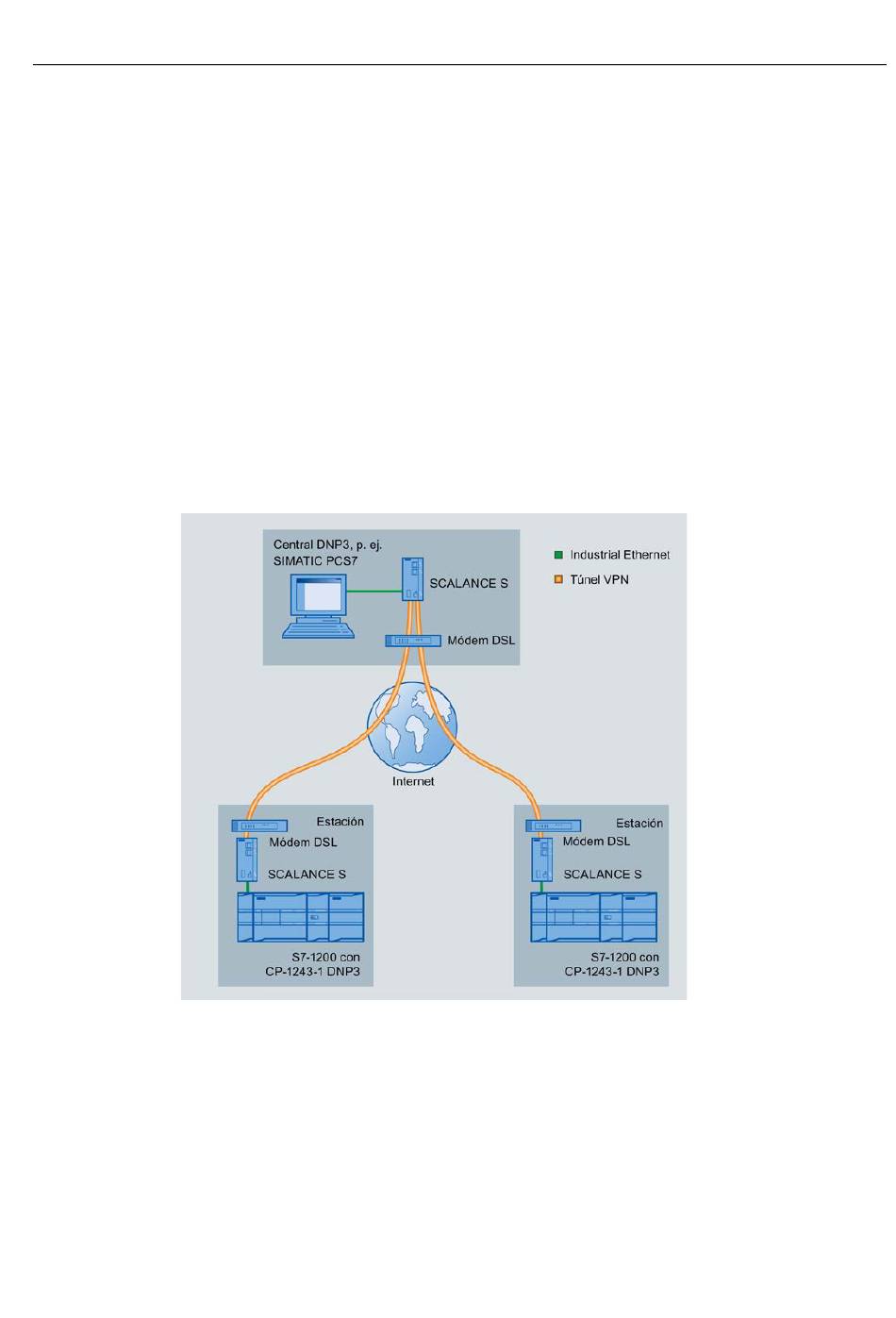

Ejemplo de configuración con conexiones vía Internet
En el ejemplo siguiente encontrará una configuración con central de supervisión simple.
En este ejemplo se utiliza el protocolo DNP3, es decir, las estaciones están equipadas con
un CP 1243-1 DNP3.
Una configuración que utilizara el protocolo IEC tendría la misma estructura excepto el tipo
de CP (en este caso un CP 1243-1 IEC).
Las estaciones S7-1200 están conectadas a Internet a través del CP y enlazadas con la
central de supervisión.
Así, por ejemplo, en caso de utilizar el protocolo DNP3 puede emplearse como central de
supervisión SIMATIC PCS7 TeleControl o el sistema de otro proveedor. Si se utiliza
SIMATIC PCS7 TeleControl como maestro DNP3 en la central de supervisión, se necesita el
driver DNP3 correspondiente.
Figura 1-2
CP 1243-1 DNP3, CP 1243-1 IEC
Instrucciones de servicio, 02/2014, C79000-G8978-C312-02
Ejemplo de configuración con conexiones vía Internet
