1.5.3 Configuración con central de supervisión redundante
Ejemplo de configuración con central de supervisión redundante
En el ejemplo siguiente encontrará una configuración con central de supervisión redundante
y conexiones vía Internet.
En este ejemplo se utiliza el protocolo DNP3, es decir, las estaciones están equipadas con
un CP 1243-1 DNP3.
Una configuración que utilizara el protocolo IEC tendría la misma estructura excepto el tipo
de CP (en este caso un CP 1243-1 IEC).

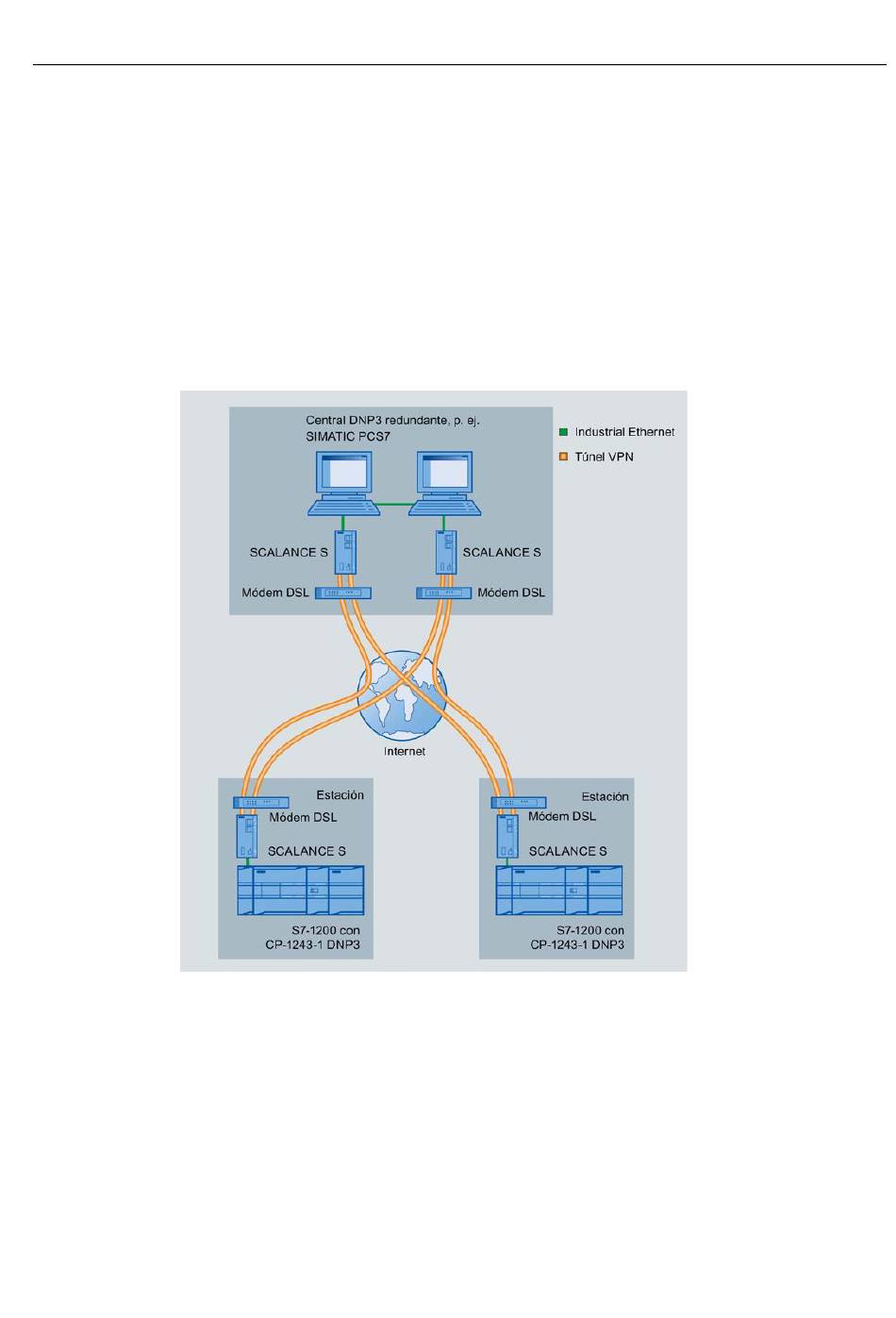

Figura 1-3
Direccionamiento del maestro DNP3 redundante
El CP DNP3 direcciona los dos dispositivos del maestro DNP3 redundante en la central de
supervisión a través de una sola dirección DNP3, pero dos direcciones IP distintas.
