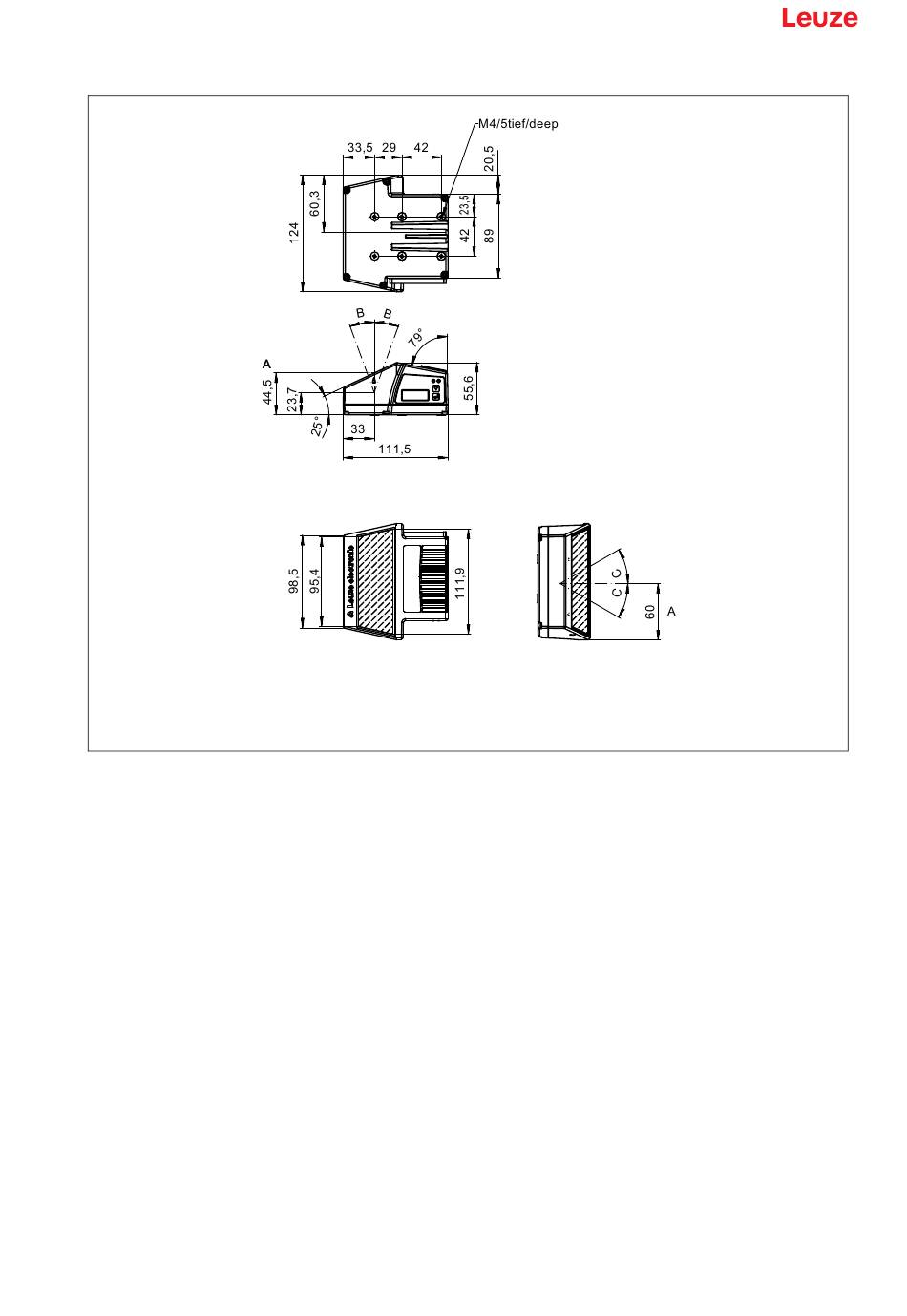

5.3.4 Dibujo acotado del escáner con espejo oscilante con/sin calefacción
A Eje óptico
B Ángulo de orientación del haz láser:
C Ángulo de desvío del haz láser:
Fig. 5.4: Dibujo acotado del escáner con espejo oscilante BCL 304
Leuze electronic GmbH + Co. KG
±20°
±30°
i
BCL 304
i
O...100
32
