Página 1

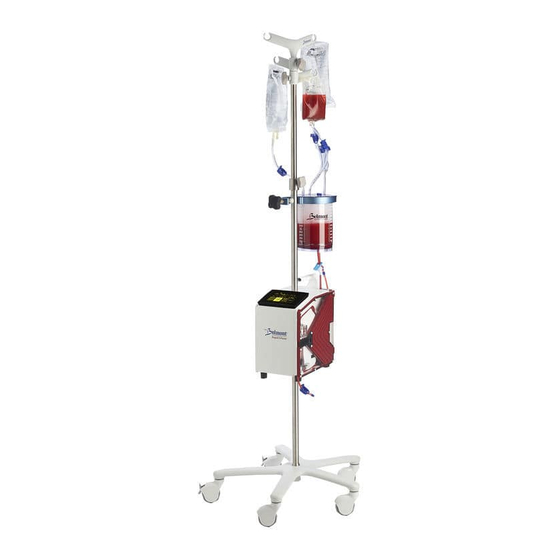

• Instalar la abrazadera de RI-2 Altura máx. 76 cm. tope en el portasueros (soporte con la pinza de plástico) bajo el RI-2 Pinza soporte • Fijar el soporte de reservorio sobre el RI-2 Arandela plástica CONFIGURACIÓN / MONTAJE EN EL PORTASUEROS...
Página 2
INSTALACIÓN EQUIPO ESECHABLE: • Colocar la cámara reservorio en el soporte de reservorio. Abrir la puerta. Insertar el intercambiador de calor con la flecha de color rojo señalando hacia arriba (Colocar el tubo rojo sobre la línea de color rojo de la unidad). •...
Página 3
REMPLAZO DE LA CÁMARA RESERVORIO / INSTALACIÓN DEL RESERVORIO DE CARDIOTOMIA INSTALACIÓN DEL RESERVORIO DE CARDIOTOMÍA REEMPLAZO DEL FILTRO / CÁMARA RESERVORIO …… Cámara de reservorio Cerrar esta pinza antes de desconectar la cámara Desconectar la conexión luer para retirar la cámara Conexión del Reservorio de Cardiotomía al Equipo Desechable Universal REEMPLAZO DE LA CÁMARA RESERVORIO INSTALACIÓN DEL RESERVORIO DE CARDIOTOMÍA...
ALARMA/MENSAJE CAUSA PROBABLE SOLUCIÓN ALARMAS DE FUNCIONAMIENTO • • LA UNIDAD NO SE Interruptor de encendido no está completamente Presionar completamente el interruptor de encendido. PONE EN MARCHA presionado • • DETECCIÓN DE AIRE Aire en la línea. Abrir puerta, apretar tubo debajo de detector de aire para •...
Página 5
ALARMAS DE CALENTAMIENTO • La sonda IR está húmeda, sucia, o • Limpiar la sonda IR con una gasa humedecida que no deje pelusa y ERROR DE SISTEMA # bloqueada. secarla. • La ventana del desechable está húmeda, • Limpiar y secar la ventana. Sustituir, si está obstruido, el equipo REVISAR POSIBLE sucia o bloqueada.
Página 6
SOLUCIÓN DE OTRAS DIFICULTADES DIFICULTAD CAUSA PROBABLE SOLUCIÓN • Cable de alimentación no enchufado. • Enchufar el cable en la toma de corriente de la pared. MODO BATERÍA NO • Cable de alimentación flojo en la parte posterior • Revisar la conexión del cable de alimentación. CALIENTA de la unidad.
CONFIGURACIÓN DE PARÁMETROS DEL SISTEMA A la pantalla de CALIBRACIÓN/CONFIGURACIÓN se accede presionando la tecla SERVICIO durante la puesta en marcha. Esta tecla aparece durante la pantalla del logo BELMONT y permanece activa durante 4.5 segundos antes de entrar en la pantalla de CEBADO.
Página 8
Capuchón de punzón Pinza (clamp) Punzón Cámara Salida de aire reservorio Filtro de particulas Sonda IR Display Detector de fluido Intercambiador de calor Guia de lineas Cámara de presión Interruptor de encendido Detector de aire Válvula Linea de infusión Cabezal de la bomba Sonda IR Linea de Tubo de bomba...
Página 9
Rapid Infuser RI-2 ® The Belmont GUÍA RÁPIDA DE REFERENCIA Distribuidor Exclusivo para España: Ferrer Farma, S.A. Avda. Diagonal, 549,5ª planta 08029 Barcelona Tel. +34 93 600 37 00 Fax +34 93 490 70 78 Ferrerfarma@ferrer.com ES ESENCIAL QUE USTED LEA Y COMPRENDA EL MANUAL DEL OPERADOR ANTES DE UTILIZAR ESTE EQUIPO...
