En la tarjeta hay un fusible de protección de 0.1 amperios.
La tensión que generan es independiente de los otros tipos de tarjetas y de la base de módulo al
estar aislada ópticamente.

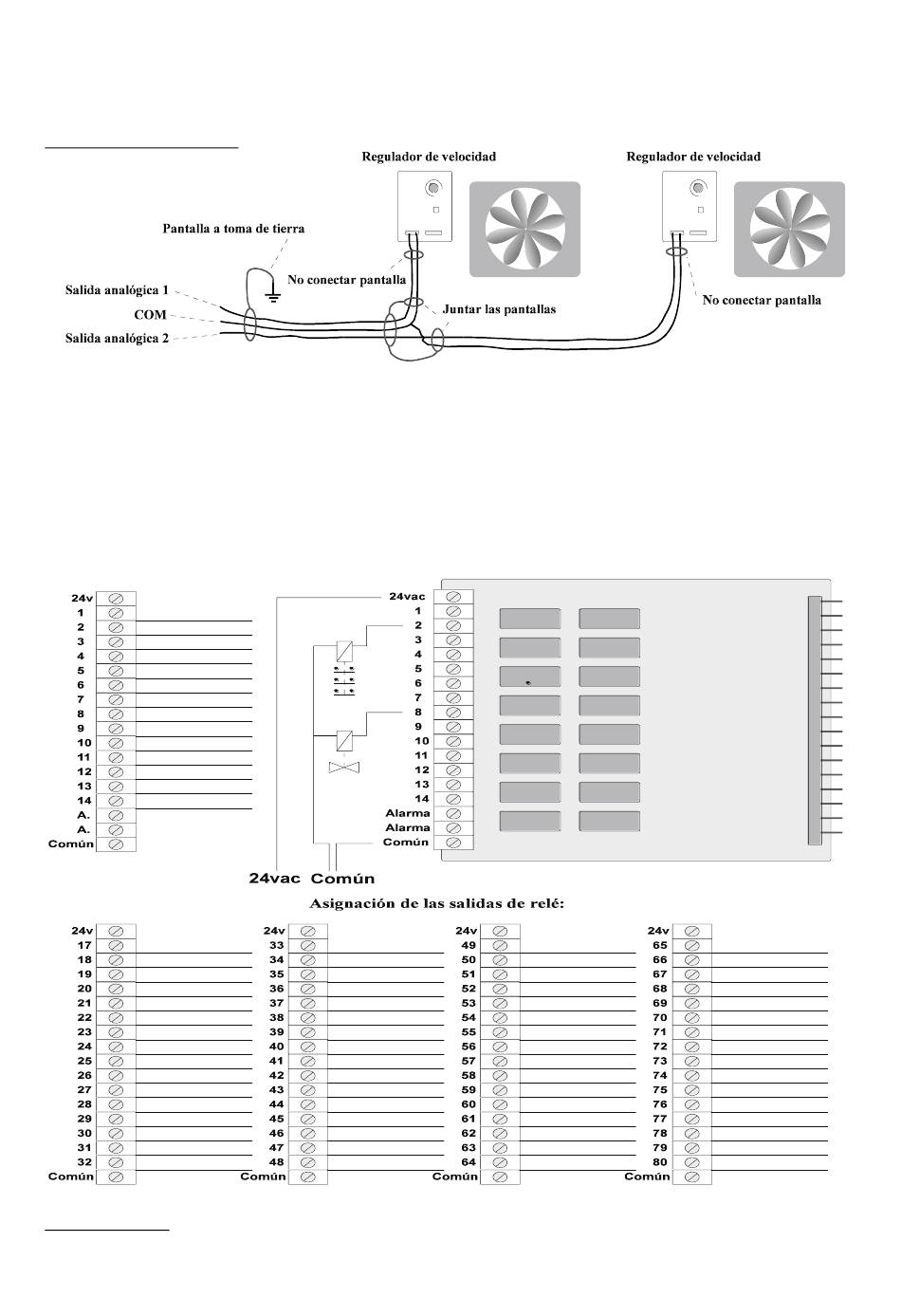

Cableado de las salidas:
Es necesario proteger las salidas con cable apantallado, este se unirá sólo en un extremo a la
toma de tierra. Además, nunca se debe instalar este cable junto a líneas de potencia. Las secciones de
los cables del multifilar pueden ser pequeñas ( por ejemplo 0.25mm
En estas salidas suelen conectarse equipos reguladores, por lo cual hay que tener en cuenta que
alguno de estos equipos, al desconectarse de red, puede producir una sobrecorriente a estas salidas.
En estos casos, hay que instalar un dispositivo que al desconectarse el equipo regulador de red, tam-
bién desconecte la señal de 0-10V (se ha detectado esta anomalía en reguladores de gas).
8.4.11. Tarjetas de salidas por relé
Características:
Tarjeta con 16 salidas de relé, insertables como máximo 5 tarjetas (80 relés).
G U I A
D E
A V E R I A S
2
).
37
