Capítulo 4

Funciones del panel de control

Funcionamiento

Este capítulo contiene información sobre cómo utilizar el Powerware 9140,
incluyendo el funcionamiento del panel delantero, los modos de funcionamiento,
arranque y desconexión del SAI, configuración del SAI para los Módulo de batería
extendidas (EBMs), cómo iniciar la prueba de la batería y cómo transferir al SAI
entre los modos.
El SAI tiene una LCD gráfica de dos líneas, con cuatro botones y luz trasera.
Proporciona información útil sobre el SAI, estados de carga, eventos, medidas y
ajustes (consulte la Figura 36).
Indicador de batería encendida
Indicador de encendido
(verde)
Voltaje de salida
y frecuencia
Modo de
funcionamiento
actual
Botones de control para las opciones del menú de la LCD

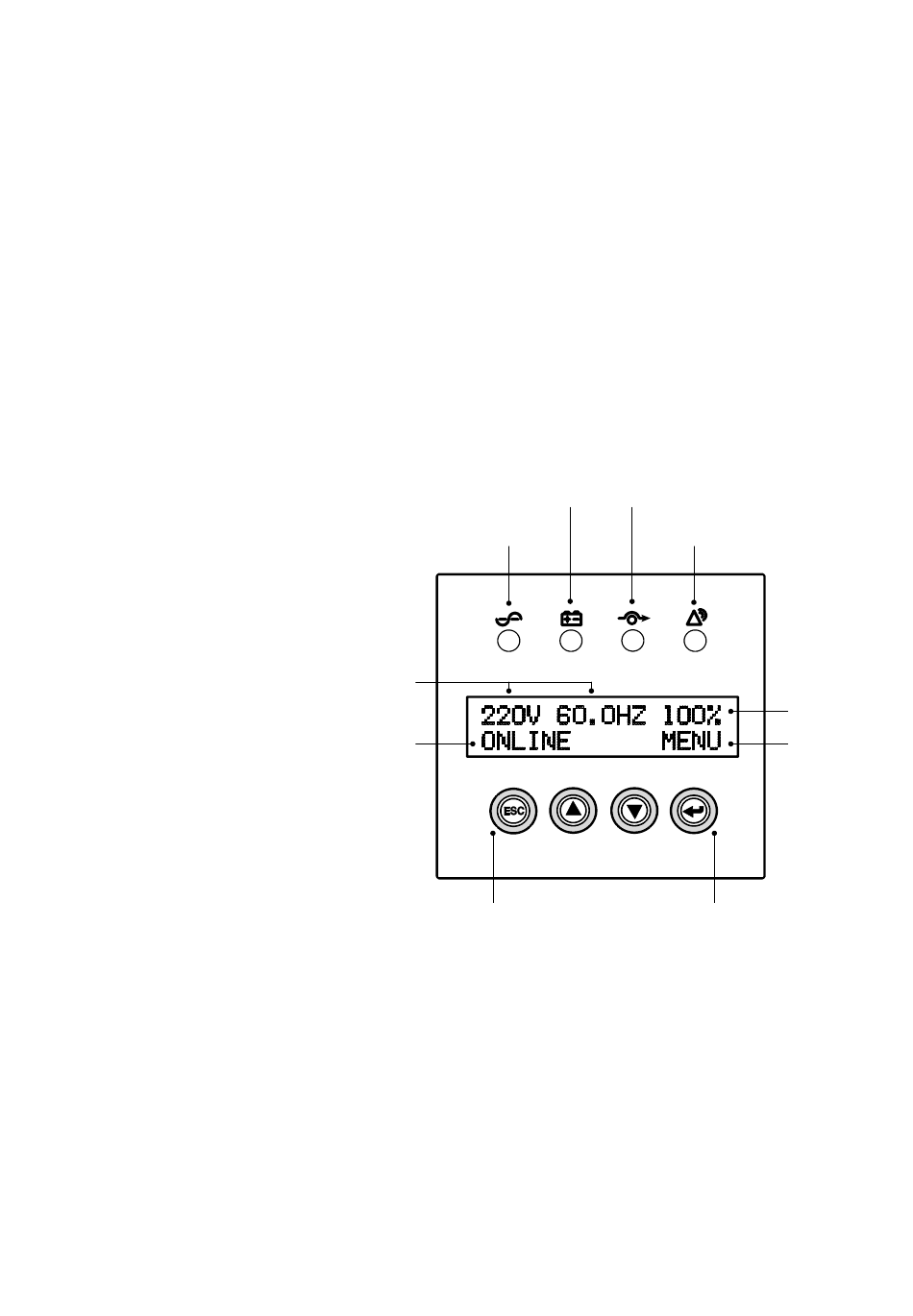

Figura 36. Panel de control Powerware 9140 (se muestra la pantalla del estado del sistema)
EATON Guía del usuario del SAI Powerware
Indicador de desvío
(amarillo) (amarillo)
Indicador de alarma
(rojo)
®
9140 (7.5–10 kVA)
Porcentaje de
carga de salida
Acceso
a las opciones del
menú
S
164201654 Rev 1
39
