Instalación
(continuación)
5

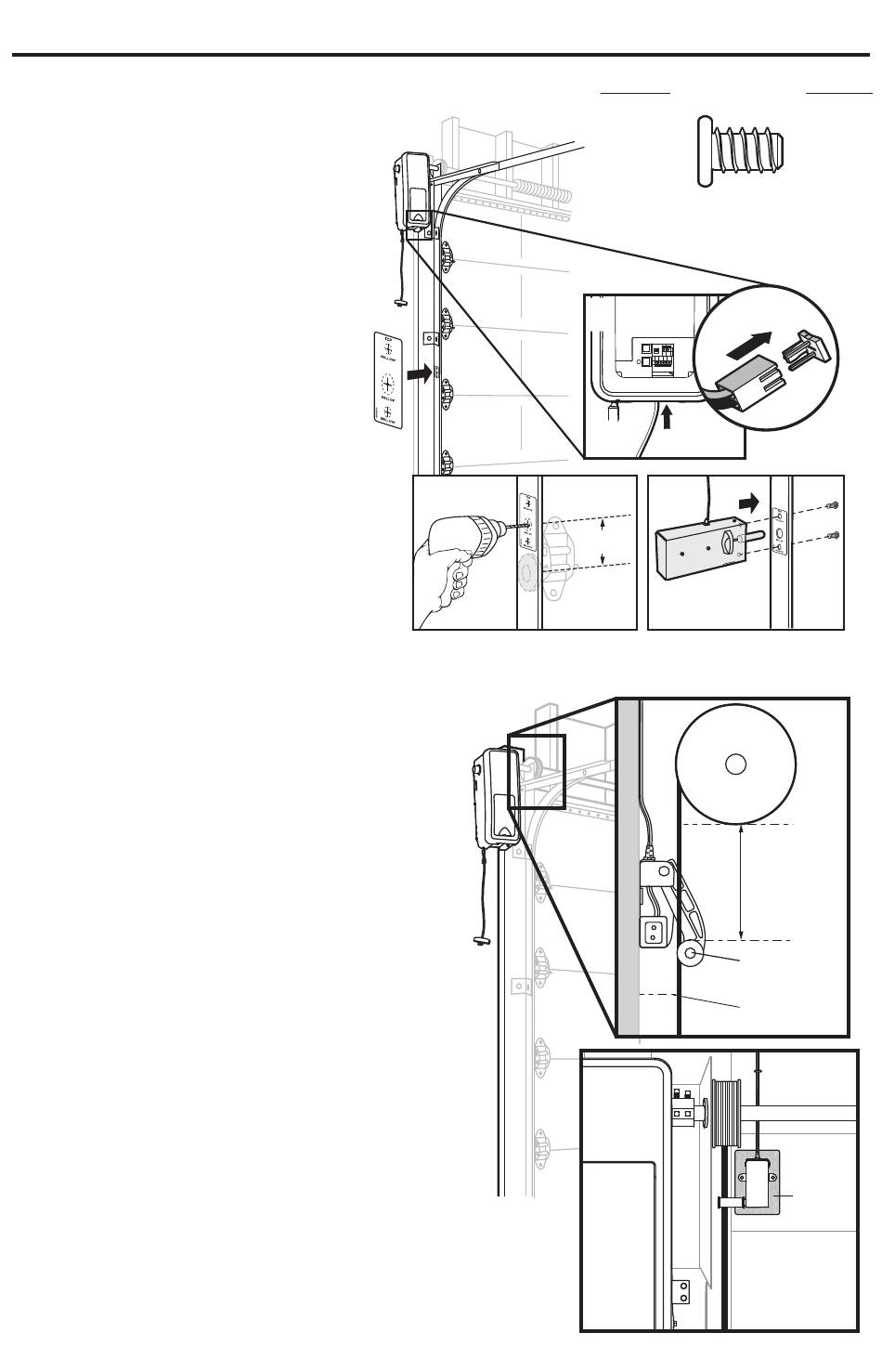

Instalar la traba eléctrica de la puerta
1. Tire hacia abajo la liberación
manual para desenganchar la
puerta y abrirla manualmente.
2. Limpie la superficie de la guía y fije
la plantilla de bloqueo en la guía.
3. Taladre los agujeros según las
indicaciones de la plantilla. Puede
resultar útil perforar previamente
los agujeros con una broca más
pequeña antes de pasar a tamaños
más grandes.
4. Apriete la traba eléctrica de la
puerta fuera de la guía de la puerta
de garaje apretando los tornillos
1/4"-20x1/2" suministrados.
5. Pase el cable por la pared hasta el
abrepuertas de garaje. Use grapas
aisladas para fijar el cable en
varios lugares.
6. Introduzca el cable a través de la
parte inferior del abrepuertas de
garaje y enchufe el conector en el
abrepuertas de garaje.
6
Coloque el monitor de tensión del cable
(obligatorio)
El monitor de tensión del cable detecta cualquier holgura
en los cables de la puerta del garaje. Cuando se detecta
una holgura, el abrepuertas de garaje detiene el cierre de la
puerta y lo invierte para que permanezca abierta. El monitor
de tensión del cable DEBE estar conectado y funcionando
correctamente ANTES de que el abrepuertas de garaje se
mueva hacia abajo.
El monitor de tensión del cable se debe instalar del mismo
lado que el abrepuertas de garaje. La configuración por
defecto de fábrica es la instalación del lado izquierdo.
1. Determine si el monitor de tensión del cable se instalará
en el lado izquierdo o derecho de la puerta.
2. Para la instalación del lado izquierdo, vaya al paso 3.
Para la instalación en el lado derecho SOLAMENTE, retire
la presilla en c del eje del rodillo, mueva el rodillo al otro
lado y vuelva a instalar la presilla en c.
3. Asegúrese de que el cable de la puerta esté a
aproximadamente 3/4" (19 mm) de la superficie de
montaje.
4. Coloque el monitor de tensión del cable a una distancia
de entre 2" y 6" (5-15 cm) del tambor y sobre una
superficie de apoyo de madera.
- Nivele o agregue un bloque de madera de ser
necesario. El monitor de tensión del cable DEBE estar
a ras de la superficie de montaje.
- El rodillo del monitor de tensión del cable debe estar
libre de obstáculos.
NOTA: No deben existir obstáculos que impidan que el
monitor de tensión del cable se cierre por completo cuando
se detecte la holgura.
1
2
3
13
NECESITARÁ
Tornillo,
1/4"-20x1/2" (2)
5
4
Aprox.
7.6 cm
(3 pulg.)
Tambor
Monitor de
tensión del cable
Aprox. 3/4"
(19 mm)
6
2" a 6"
(5-15 cm)
Nivele
de ser
necesario
