INSTRUCCIONES DE MANTENIMIENTO Unidad de
reductor HPG
4.2.4 Acoplamiento de dentado múltiple
4.2.4.1

Posicionar el acoplamiento sobre el eje del motor

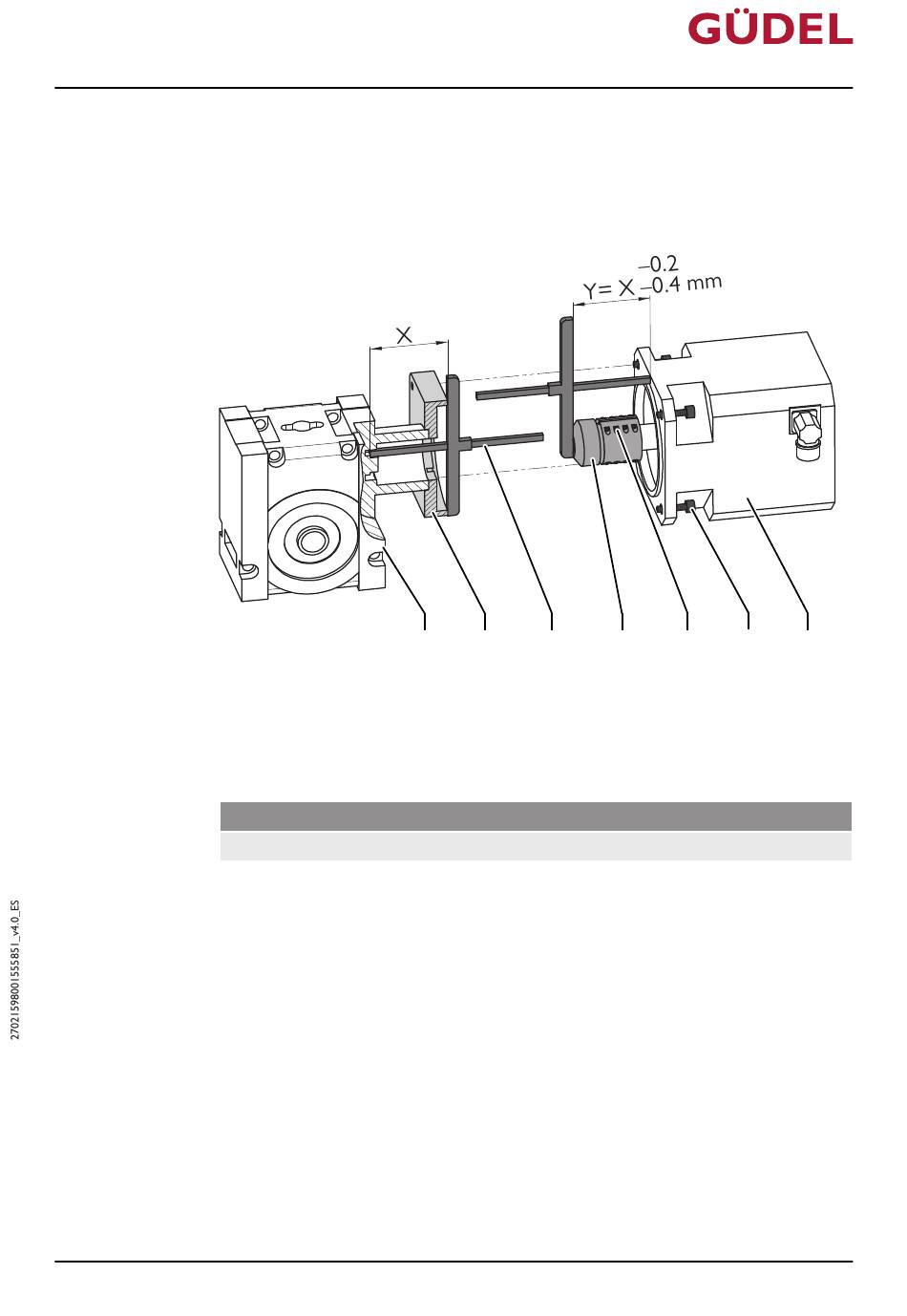

Fig. 4-3 Posicionar el acoplamiento sobre el eje del motor
A
B
C
D
Tab. 4-3 Productos de limpieza: Unidad del reductor Güdel: Acoplamiento y eje del motor
Posicione el acoplamiento en el eje del motor de la siguiente manera:
1
2
3
El acoplamiento está posicionado.
Unidad del reductor
Brida de motor
Instrumento de medición
Acoplamiento

Productos de limpieza

limpiador universal suave sin aromatizantes (p. ej. Motorex OPAL 5000)
Condición:El seguro de transporte con acción sobre el reductor está des-
montado
Limpiar toda grasa del acoplamiento y del eje del motor
Medir la distancia X
Deslizar el acoplamiento sobre el eje del motor
(ajustar la cota Y según muestra la imagen)
A B C
E Tornillo del acoplamiento
F Tornillo del motor
G Motor
Puesta en servicio
D E F G
