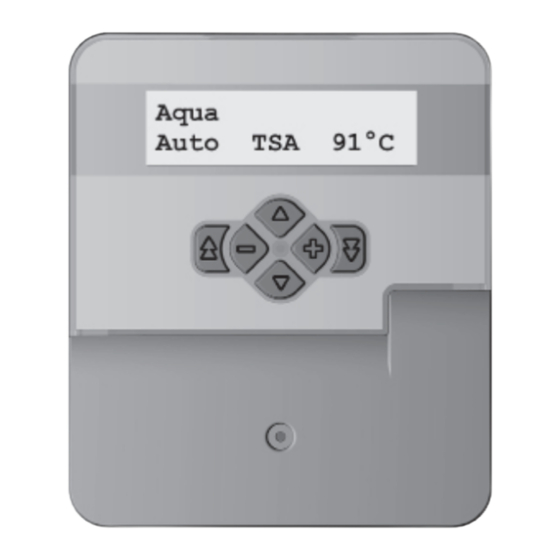

- Página 1 Regulación solar Paradigma SystaSolar Aqua Instalación Puesta en marcha para instaladores especializados V 1.6 THES1762 07/09...
-
Página 2: Tabla De Contenido
Derechos de autor Todos los datos contenidos en este documento técnico, así como los dibujos y la información técnica suministrada, son propiedad de Paradigma, y no se podrán copiar sin permiso expreso y por escrito. PARADIGMA es una marca registrada ®... -
Página 3: Introducción General
1.4 Nota sobre la validez Estas instrucciones de uso son válidas para la regulación solar SystaSolar Aqua Paradigma desde la versión de soft- ware 2.20 de julio de 2009 que regula instalaciones solares de agua. -
Página 4: Funcionamiento De La Regulación Solar
Funcionamiento de la regulación solar 3. Funcionamiento de la regulación solar La regulación solar SystaSolar Aqua regula el intercambio durante el día, entre las 4:00 h y las 20:00 h. de calor entre los colectores de tubos de vacío CPC llenos 3.3 Protección contra sobrecalentamiento y funciones de... -
Página 5: Paralelo
SystaCompact • En las instalaciones con circuito de calefacción La regulación solar SystaSolar Aqua puede conectarse a la auxiliar solar, la bomba solar no se desconecta regulación de calefacción SystaComfort o SystaCompact. hasta que los dos disipadores térmicos no se En este caso: hayan calentado a la temperatura máxima ajus-... -
Página 6: Montaje
• destornillador de estrella Punto de fijación inferior 4.2 Montaje de la regulación solar Monte la regulación solar SystaSolar Aqua de la siguiente manera: • Desenrosque el tornillo con ranura en cruz situado en el Desenrosque el tornillo con ranura en cruz situado en el Desenrosque el tornillo con ranura en cruz situado en el •... -
Página 7: Conexión Eléctrica
La siguiente figura muestra la zona de los terminales Tierra y la asignación de los terminales de la regulación solar. Conecte la regulación solar SystaSolar Aqua siguiendo el La potencia máxima de conexión de la bomba solar (PSO) orden indicado en los siguientes capítulos. -
Página 8: Puesta En Marcha Y Uso De La Regulación Solar
Puesta en marcha y uso de la regulación solar 6. Puesta en marcha y uso de la regulación solar Atención Siga las indicaciones detalladas en el capítulo 2 “Aviso de seguridad”. 6.1 Primera puesta en marcha por parte de un técnico especializado La primera puesta en marcha de la instalación solar y la adecuación de la regulación solar a la propia instalación (intro- ducción de los datos de la instalación) deben ser efectuadas por el fabricante de la instalación o por un especialista por él designado. -
Página 9: Ignición Del Equipamiento
Puesta en marcha y uso de la regulación solar Configurar sistema Configurar Introducción de los datos de la instalación para adaptar la regulación a la instalación solar. sistema Programa de control Programa control En este menú, el técnico especializado puede consultar el estado de funcionamiento de las salidas (bomba solar, válvula de desviación) y activar manualmente las salidas para fines de comprobación. -
Página 10: Control De La Conexión Bus Con La Regulación De Calefacción
Puesta en marcha y uso de la regulación solar Control de las posiciones de los sensores Para obtener un funcionamiento fiable de la regulación solar SystaSolar Aqua es muy importante que los sensores de tem- peratura estén instalados correctamente. Para comprobar los sensores, realice estos pasos: •... - Página 11 Puesta en marcha y uso de la regulación solar Atención El acceso al resto de valores está reservado al técnico especializado. Introduzca en el parámetro Código de acceso con el botón el código 12 y, con el Entrar código de botón , pase al siguiente parámetro.
-
Página 12: Introducción De Los Modos De Funcionamiento
Puesta en marcha y uso de la regulación solar 6.7 Introducción de los modos de funcionamiento Generalmente, la instalación solar se utiliza en el modo de funcionamiento Automático. No obstante, para realizar trabajos de control y servicio (tal y como es necesario en los siguientes apartados) también pueden seleccionarse otros modos de funcionamiento. -
Página 13: Control De La Válvula De Desviación
Puesta en marcha y uso de la regulación solar 6.10 Control de la válvula de desviación Para comprobar la válvula de desviación, ajuste el modo de funcionamiento a Test. Desplácese con el botón hasta el parámetro Válvula de desviación ULV SPE (este parámetro está disponible únicamente en instalaciones con circuito de calefacción auxiliar solar). -
Página 14: Ajuste Del Contraste
• En caso de fallos (corte de corriente, fallos en la bomba, fallos en los sensores, etc.), se avisará al usuario mediante una alarma acústica. 7. Funcionamiento de la regulación solar SystaSolar Aqua 7.1 Funcionamiento normal Una vez puesta en marcha correctamente la instalación solar por parte del técnico especializado, el usuario no debe llevar a cabo ninguna operación en particular. -
Página 15: Fallos De Funcionamiento
Fallos de funcionamiento 8. Fallos de funcionamiento La regulación solar supervisa el funcionamiento total de la instalación y corrige automáticamente las funciones defec- tuosas originadas, p. ej., por aire en el circuito solar o por una válvula de retención ligeramente inestanca. Las funciones defectuosas que no pueda corregir la regulación y que mermen la protección anticongelante o el rendimiento de la instalación originan un fallo de funcionamiento. -
Página 16: Eliminación De Fallos
Podrá obtener información más detallada sobre la eliminación de fallos en los sistemas Aqua en las notas técnicas Podrá obtener información más detallada sobre la eliminación de fallos en los sistemas Aqua en las notas técnicas THES-1875 que puede descargar en Internet o que podrá solicitar a Paradigma. Código de Fallo Comprobación y eliminación del fallo... - Página 17 Fallos de funcionamiento Código de Fallo Comprobación y eliminación del fallo fallo Hora incorrecta • Generalmente, la hora de la regulación solar se corrige automáticamente, pero si se hubiera conectado una regulación de calefacción SystaComfort o SystaCom- pact a través de una línea bus con la regulación solar, esto no será posible ya que la hora de la regulación de calefacción se transfiere a la regulación solar.
- Página 18 Fallos de funcionamiento Código de Fallo Comprobación y eliminación del fallo fallo Sensor del acumulador • Comprobar la posición del sensor del acumulador TWU. El sensor no debe ser situado colocado incorrectamen- más abajo que el retorno solar en el acumulador. te, válvula de desviación •...
-
Página 19: Fallos De Funcionamiento / Controles, Mantenimiento Y Limpieza
9. Controles, mantenimiento y limpieza de la regulación solar No será necesario realizar tareas de comprobación ni mantenimiento en la regulación solar SystaSolar Aqua. La instalación solar debe someterse a tareas de comprobación y mantenimiento en intervalos regulares según las instrucciones de man- tenimiento de la misma. -
Página 20: Valores Estándar
Valores estándar 10. Valores estándar En la siguiente tabla se ofrece información relativa a los valores estándar de la regulación solar que vienen definidos de fábrica. Escriba en esta tabla los valores definidos durante la primera instalación y entregue toda la documentación al usuario. Parámetro Acumulador OPTIMA/ EXPRESSO... -
Página 21: Información Técnica
Información técnica 11. Información técnica Tensión de alimentación Tensión de alimentación 230 V +/- 10 %, 50 Hz 230 V +/- 10 %, 50 Hz Potencia absorbida máx. 2,5 VA Temperatura ambiente 0 °C - 50 °C Tipo de protección IP40 según EN 60529-1 Clase de protección según EN 60730-1... -
Página 22: Vista General De Los Mandos
Vista general de los mandos 12. Vista general de los mandos Visualización estándar Aqua Auto ˚ C Menú principal Consultar Consultar rendi- Configurar Programa control Consultar temperaturas miento solar sistema averías Submenú Colector Rendimto. solar Valor teórico Modo Avería Solar 89,0˚C 9,9kW agua cal. - Página 23 Notas THES1762 V 1.6 07/09 © by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Sujeto a cambios técnicos.
