JOST JSK 36 Instrucciones De Reparacion

Ocultar thumbs Ver también para JSK 36:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

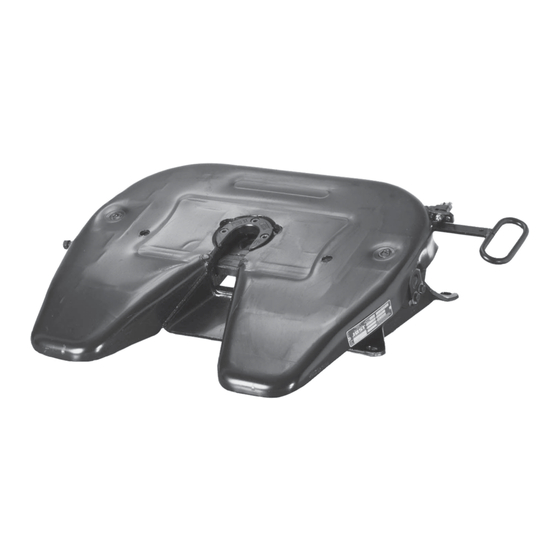

Instrucciones de reparación para la
Quinta rueda JSK 36

Publicidad

Tabla de contenido
loading

Manuales relacionados para JOST JSK 36

Resumen de contenidos para JOST JSK 36

  • Página 1 Instrucciones de reparación para la Quinta rueda JSK 36...

  • Página 2: Tabla De Contenido

    Herramientas estándar quintas ruedas. El uso de piezas de recambio de Herramientas especiales JOST es imprescindible. Productos auxiliares Cualquier alteración posterior invalida la garantía y 4 Trabajos de reparación la homologación CE.

  • Página 3: Normas De Seguridad

    Normas de seguridad Al manejar quintas ruedas y vehículos se aplican las normas de seguridad exigidas en el país correspon- diente (p. ej., la Berufsgenossenschaft [mutualidad de accidentes profesionales] en el caso de Alemania). Se deben respetar las correspondientes indicaciones de seguridad incluidas en el manual de instrucciones del vehículo y el semirremolque.

  • Página 4: Búsqueda De Averías

    Búsqueda de averías Avería Causa Remedio La quinta rueda no 1. El king pin está demasiado alto. para 1. La placa del king pin debe estar a la misma altura o más baja, 50 mm aprox., que la quinta cierra. rueda.

  • Página 5: Herramientas Estándar/Especiales Y Productos Auxiliares

    Herramientas estándar/especiales y productos auxiliares 3.1 Herramientas estándar 1/2´´ 1/2´´ 1/2´´ 1/2´´ SW 11 SW17 SW17 SW19 SW24 SW10 SW 8 1/2´´ 1/2´´ SW 24 SW 30 SW 24 SW 30 1500 gr. 150 mm 6-10 mm JSK36 WKZG 3.2 Herramientas especiales SK 2702-10 J 919/2 Ø...

  • Página 6: Trabajos De Reparación

    Trabajos de reparación 4.1 Desmontaje y montaje del caballete Hay que sustituir siempre las piezas desgasta- das, dañadas o rotas. No se pueden realizar soldaduras de reparación. Tras finalizar la repara- ción, hay que engrasar el cierre del acoplamiento completo y comprobar su funcionamiento. 80 Nm 1500 gr.

  • Página 7: Visión De Conjunto Del Mecanismo De Cierre

    Trabajos de reparación 4.3 Visión de conjunto del mecanismo de cierre JSK36/03 4.4 Desmontaje y montaje del mecanismo de cierre El gancho de cierre y el anillo de desgaste sólo se pueden montar y desmontar con el muelle doble (9) desenganchado. Existe peligro de sufrir lesiones.
  • Página 8 Trabajos de reparación JSK36/06 JSK36/11 Primero apretar la tuerca almenada (8) y des- pués volver a aflojarla media vuelta. Asegurar la tuerca almenada (8) con un pasador. 1/2´´ 140 Nm SW10 1/2´´ 1/2´´ JSK36/09 JSK36/07 JSK36/12 JSK36/08 M 14 JSK36/10 JSK36/30 ZDE 199 002 100 03/2011...

  • Página 9: Desmontaje Y Montaje Del Gatillo De Seguridad

    Trabajos de reparación 4.6 Desmontaje y montaje de la arti- culación en el vehículo 1500 gr. 6-10 mm JSK36/31 1/2´´ SW19 1/2´´ JSK36/16 4.5 Desmontaje y montaje del gatillo de seguridad 1/2´´ SW 24 30 Nm 1/2´´ SW 17 1/2´´ SW17 JSK36/17 JSK36/14...

  • Página 10: Comprobación De Desgaste/Límites De Desgaste

    Trabajos de reparación 4.7 Comprobación de desgaste/Límites de desgaste 150 mm 150 mm 17,5 -19 mm 30,5 -33,5 mm max. 24 mm JSK36/20 JSK/47 Si se alcanza el límite de desgaste, se debe La distancia entre la punta del pestillo y el cambiar el componente correspondiente canto lateral de la pieza de apoyo del king pin (véase el capítulo 4.4) y/o repasar la pieza de...
  • Página 11 (50 mm de ancho) está permitido un grosor mínimo de 2 mm. Instrucciones de mantenimiento para los carros desplazables tipo JSK SL de JOST JSK36/22 Estado inicial del mecanismo de cierre La quinta rueda está cerrada correctamente si hay una distancia de 10 mm como mínimo...

  • Página 12: Control De Funcionamiento

    Trabajos de reparación 4.8 Control de funcionamiento Al desenganchar el semirremolque se deberá elevar el canto de enganche al menos 6 mm. El control se realiza si el cuello del king pin A 150 mm (nuevo) presiona sobre la punta del pestillo B y la manilla se mantiene en el sentido de la flecha.

  • Página 13: Ajuste Del Mecanismo De Cierre

    Trabajos de reparación 4.9 Ajuste del mecanismo de cierre 150 mm SW 24 1500 gr. SW 24 JSK36/26 Aflojar la contratuerca hexagonal (14). Desatornillar el tornillo de reglaje (14) hasta que ya no esté en contacto con el tope del pestillo de cierre (4).

  • Página 14: Piezas De Recambio Para El Modelo Jsk36D/Dv

    Piezas de recambio para el modelo JSK36D/DV JSK36/27 Pos. Designación Nº de fab./ Nº de Can- Pos. Kits de Nº de fab./ Nº de Can- Observación pedido tidad reequipamiento Observación pedido tidad Gancho de cierre SK 1489 Extensión de la manilla con pos.

  • Página 15: Indicaciones Para La Eliminación De Residuos

    Indicaciones para la eliminación de residuos Los componentes empleados para el montaje se componen de materias valiosas que son reciclables. Estas materias pueden clasificarse en fracciones de materiales de plástico, goma y metales. La identificación de plásticos y goma se realiza de acuerdo con la recomendación VDA 260 (Unión de la Industria Automovilística).
  • Página 16 Siemensstraße 2, D-63263 Neu-Isenburg, Telefon +49 6102 295-0, Fax +49 6102 295-298, www.jost-world.com ZDE 199 002 100 03/2011...
