Esta nueva sierra ha sido diseñada y fabricada de conformidad con nuestras estrictas normas para brindar fiabilidad, facilidad de uso y
seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido funcionamiento y sin problemas.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
Le agradecemos la compra de un producto RIDGID.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
MANUAL DEL OPERADOR

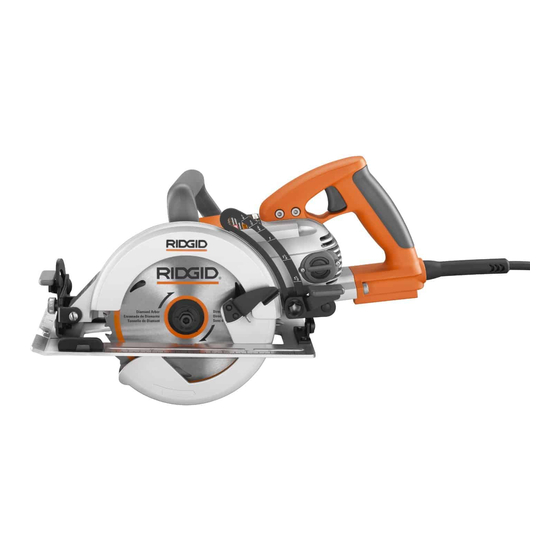

184 mm SIERRA
CON ENGRANAJE SINFÍN
DOBLE AISLAMIENTO
R3210-1
1
Publicidad
Tabla de contenido
Manuales relacionados para RIDGID R3210-1
Resumen de contenidos para RIDGID R3210-1
- Página 1 Con el debido cuidado, le brindará muchos años de sólido funcionamiento y sin problemas. ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. Le agradecemos la compra de un producto RIDGID. GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS...
-
Página 2: Tabla De Contenido
ÍNDICE DE CONTENIDO Introducción ......................................2 Reglas de seguridad generales ................................. 3-4 Reglas de seguridad específicas ............................... 4-5 Símbolos ......................................6-7 Aspectos eléctricos ....................................8 Características ....................................9-11 Desempaquetado ....................................11 Armado ......................................12-13 Funcionamiento ..................................... 14-21 ... -
Página 3: Reglas De Seguridad Generales
REGLAS DE SEGURIDAD GENERALES herramienta. Llevar las herramientas con el dedo en el interruptor, ADVERTENCIA: o conectarlas con el interruptor puesto, es causa común de accidentes. Lea y comprenda todas las instrucciones. El Retire toda llave o herramienta de ajuste antes de encender incumplimiento de las instrucciones señaladas abajo la herramienta eléctrica. -
Página 4: Reglas De Seguridad Específicas
REGLAS DE SEGURIDAD GENERALES SERVICIO Al dar servicio a una herramienta, sólo utilice piezas de repuesto idénticas. Siga las instrucciones señaladas en El servicio de la herramienta sólo debe ser efectuado la sección Mantenimiento de este manual. El empleo de por personal de reparación calificado. -
Página 5: Reglas De Seguridad Adicionales
REGLAS DE SEGURIDAD ESPECÍFICAS Al volver a arrancar la sierra en la pieza de trabajo, centre la que está destinada. Verifique la alineación de las partes móviles, que no haya atoramiento de partes móviles, que hoja en el corte y verifique que los dientes de la misma no no haya piezas rotas, el montaje de las piezas y cualquier estén encajados en el material. -
Página 6: Símbolos
SÍMBOLOS Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta. SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN Voltios Voltaje... - Página 7 Llame al departamento de atención al consumidor de RIDGID, y le brindaremos asistencia. ADVERTENCIA: Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede causar serios daños a los mismos.
-
Página 8: Aspectos Eléctricos
ASPECTOS ELÉCTRICOS DOBLE AISLAMIENTO Al trabajar a la intemperie con una herramienta, utilice un cordón de extensión fabricado para uso en el exterior. Este tipo de cordón El doble aislamiento es una característica de seguridad de las lleva las letras “WA” en el forro. herramientas eléctricas, la cual elimina la necesidad de usar Antes de utilizar un cordón de extensión, inspecciónelo para ver el típico cordón eléctrico de tres conductores con conexión a... -
Página 9: Características
CARACTERÍSTICAS ESPECIFICACIONES Diámetro de la hoja ..............................7-1/4 pulg. (184 mm) Árbol de la hoja de corte ....................... Rómbico (comb. c/ perno de rosca izq.) Profundidad de corte a 90° ............................2 -3/8 pulg. (60.3 mm) Profundidad de corte a 45° ............................1-3/4 pulg. (44.5 mm) Profundidad de corte a 51.5°... - Página 10 CARACTERÍSTICAS MANGO POSTERIOR GATILLO DEL INTERRUPTOR MANGO DELANTERO CORDÓN DE CORRIENTE PALANCA GRANDE (AJUSTE DE PROFUNDIDAD) PALANCA GRANDE (AJUSTE DEL ÁNGULO DE BISEL) BASE DE ALUMINIO ESCALA DE LONGITUD DE CORTE INDICADOR DE CORTE DE LONGITUD TOTAL VARILLA DE AFORAR CLAVIJA ILUMINADA Fig.
-
Página 11: Desempaquetado
CARACTERÍSTICAS GANCHO SKYHOOK™ PARA SIERRA SEGURO DEL HUSILLO CORTE A BISEL DE 51.5° LUGAR DE ALMACENAJE DE LA VARILLA DE AFORAR Y LA LLAVE Fig. 1a DESEMPAQUETADO INSTRUCCIONES LISTA DE EMPAQUETADO Al desempaquetar la herramienta: Sierra de Engranaje Sinfín, de 7-1/4 pulg. (184 mm) ... -
Página 12: Armado
ARMADO ADVERTENCIA: No conecte la herramienta al suministro de corriente antes de terminar de armarla. De lo contrario la unidad puede HUSILLO ponerse en marcha accidentalmente, con el consiguiente riesgo de lesiones corporales serias. ARANDELA DE BRIDA EXTERIOR ADVERTENCIA: La máxima capacidad de diámetro de hoja de la sierra es 7-1/4 pulg. -
Página 13: Remoción De La Hoja De Corte
ARMADO REMOCIÓN DE LA HOJA DE CORTE Vea la figura 3. Para desmontar la hoja de corte siga estas instrucciones. Desconecte la sierra. PRECAUCIÓN: Para evitar dañar el husillo o el seguro del mismo, siempre deje que el motor se detenga completamente antes de enganchar el seguro. -
Página 14: Funcionamiento
FUNCIONAMIENTO ADVERTENCIA: Tenga precaución al usar esta herramienta. Todo acto descuidado, incluso durante un instante, puede causar lesiones corporales serias. USOS Esta sierra puede emplearse para los fines siguientes: Corte de todos tipos de productos de madera (tablas, contrachapada y paneles) NOTA: No se recomienda emplear discos abrasivos de troceado con esta sierra. - Página 15 FUNCIONAMIENTO CONTRAGOLPE Vea las figuras 5, 6, 7 y 8. El contragolpe sucede cuando la hoja se detiene rápidamente y la sierra sale empujada hacia el operador. El atoramiento de la hoja es causado por cualquier acción que produzca el pellizcamiento de la hoja en la madera.
-
Página 16: Encendido Y Apagado De La Sierra
FUNCIONAMIENTO ENCENDIDO Y APAGADO DE LA SIERRA GATILLO DEL Vea la figura 9. INTERRUPTOR Para arrancar la sierra: Oprima el gatillo del interruptor. Siempre permita que la hoja alcance su velocidad máxima, y hasta después guía la sierra introduciéndola en la pieza de trabajo. ADVERTENCIA: Si la hoja toca la pieza de trabajo antes de alcanzar la velocidad máxima, podría causar un contragolpe de la... -
Página 17: Utilización De La Sierra
FUNCIONAMIENTO UTILIZACIÓN DE LA SIERRA Vea las figuras 11, 12, y 13. Es importante comprender la forma correcta de utilizar la sierra. Consulte las figuras de esta sección para ver las formas correctas e incorrectas de manejar la sierra. ADVERTENCIA: Para efectuar los cortes de forma más fácil y más segura, siempre mantenga un control adecuado de la sierra. -
Página 18: Cortes Transversales Y Al Hilo
FUNCIONAMIENTO CORTES TRANSVERSALES Y AL HILO Vea la figura 14. Al efectuar un corte transversal, alinee la línea de corte con el indicador de corte de longitud total, como se muestra en la figura 14. Puesto que el espesor de las hojas varía, siempre efectúe un corte de prueba en material desechable a lo largo de una línea guía para determinar qué... -
Página 19: Para Ajustar El Ángulo De Biselado
FUNCIONAMIENTO PARA AJUSTAR EL TOPE DE BISEL A 0º Vea las figura 16 y 17. PALANCA DE Desconecte la sierra. AJUSTE DE PROFUNDIDAD Tire de la palanca de ajuste de ángulo de biselado hacia arriba para aflojar el mecanismo. ... -
Página 20: Para Cortar A Bisel
FUNCIONAMIENTO PARA CORTAR A BISEL Vea las figura 18. ADVERTENCIA: Intentar efectuar un corte a bisel sin tener la palanca de ajuste del mismo fija firmemente en su lugar puede producir lesiones serias. Sujete la sierra firmemente con ambas manos, como se muestra. ...
