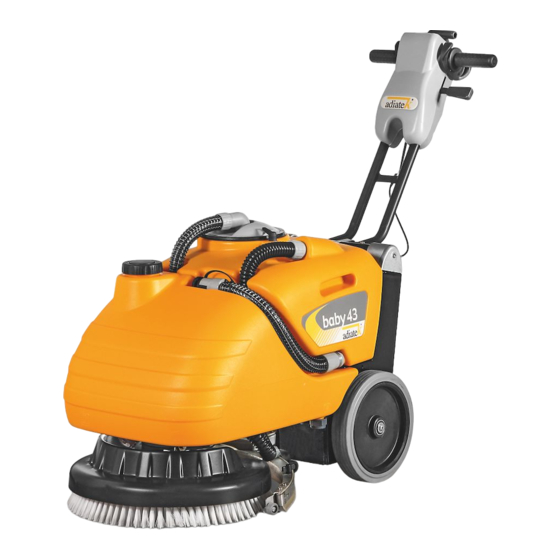

- Página 1 43 06 2014 Uso y mantenimiento Atención! Leer las instrucciones antes del empleo. COD. 65313002...
-
Página 2: Descripción Técnica
DESCRIPCIÓN TÉCNICA Ancho de trabajo Ancho de la boquilla de secado Tensión de las baterías Capacidad baterías Potencia instalada 31,5 1505 Rendimiento de trabajo (max) sqft/h 11483 Diámetro del cepillo Diámetro del cepillo giri/min Presión del cepillo lbs. mbar Depresión motor de aspiración water lift Tipo de avance semi autom. -
Página 3: Tabla De Contenido
ADVERTENCIA Les agradecemos por haber seleccionado nuestra máquina. Esta máquina fregadora se emplea en la limpieza industrial y civil para cualquier tipo de pavimentación, excluida la limpieza de moquetas. Durante su movimiento de avance, la acción combinada del cepillo y de la solución detergente, limpia la suciedad que se recoge con la boquilla de aspiración trasera dejando perfectamente seca la superficie. -
Página 4: Mantenimiento Programado
CONTROL DE FUNCIONAMIENTO El motor de aspiración no funciona El motor del cepillo no funciona El agua en el cepillo no es suficiente La máquina no limpia bien La boquilla de secado no seca perfectamente Producción excesiva de espuma Led (2), (3) y (4) se ponen de color rojo MANTENIMIENTO PROGRAMADO... -
Página 5: Normas Generales De Seguridad
NORMAS GENERALES DE SEGURIDAD con materiales reciclados. EMPLEO CORRECTO Las normas aquí abajo indicadas tienen que cumplirse cuidadosamente para evitar daños al − No utilizar la máquina en superficies esparcidas operador y a la máquina. − Leer cuidadosamente las etiquetas en la de líquidos o polvos inflamables (por ejemplo máquina, no cubrirlas por ningún motivo y hidrocarburos, cenizas o tiznes). -
Página 6: Leyenda Tablero De Instrumentos Ymandos
LEYENDA TABLERO DE INSTRUMENTOS Y MANDOS INTERRUPTOR GENERAL Y TESTIGO PALANCA ELEVADORA BOQUILLA DE SECADO INTERRUPTOR MOTOR DEL CEPILLO Y TESTIGO MANGOS DEL MANILLAR INTERRUPTOR MOTOR DE ASPIRACIÓN Y MANETAS DE CONTROL INICIO/PARO TESTIGO PALANCA DESBLOQUEO DEL TIMÓN INTERRUPTOR ELECTROVÁLVULA Y TESTIGO LEYENDA MÁQUINA 15. -
Página 7: Simbología Máquina
SIMBOLOGÍA MÁQUINA Símbolo 0/1 que indica el Indica la posición del tapón interruptor general y el de descarga del depósito de testigo. la solución. Símbolo indica Símbolo indica interruptor abertura agua y vaciar los depósitos antes de el testigo de señalización volver a girar la máquina. -
Página 8: Antes Del Empleo
ANTES DEL EMPLEO Volver a dejar la palanca de desbloqueo (1) para obtener el bloqueo del timón. MOVIMIENTO MÁQUINA EMBALADA Agir de la misma manera para mayor reglaje de la altura del timón al fin de obtener la posición de La máquina está... -
Página 9: Recarga De Las Baterías
RECARGA DE LAS BATERÍAS Además, en el caso de una parada por más de dos La presencia de una etiqueta con la indicación semanas de la máquina, desconectar el conector de “AGM” colocada sobre el bastidor posteriormente las baterías (ver capítulo CONEXIÓN BATERÍAS”). de la máquina, identifica la versión montada con baterías AGM y su cargador apropiado. -
Página 10: Depósito De La Solución Detergente
DEPÓSITO DE LA SOLUCIÓN DETERGENTE Accionar interruptor motor La capacidad del depósito de la solución está aspiración (3). indicada en la ficha técnica. Accionar el interruptor de la electroválvula Abrir el tapón roscado (6) que se encuentra en la (4). parte superior y llenar el depósito de la solución La máquina está... -
Página 11: Secado En Marcha Atrás
SECADO EN MARCHA ATRÁS Siguiendo el recorrido indicado en los gráficos se simplifica la inversiòn de la posición de la boquilla Con la boquilla de secado posicionada en la parte de secado permitiendo el secado también en delantera de la máquina es posible lavar y secar marcha atrás. -
Página 12: Levantamiento De La Boquilla De Secado
Si la boquilla de secado no se encuentra en proximidad del punto central, aunque abriendo la palanca (5) esta no se levantará. En fase de trabajo la palanca de levantamiento de la boquilla de secado tiene que estar en la posición baja. -
Página 13: Detención De La Máquina Al Final De La Limpieza
causando el cierre del tubo de aspiración y por lo tanto de la aspiración. En este caso hay que vaciar el depósito de recuperación. La máquina no está equipada de freno de Empuñar el tubo de descarga (9) del depósito estacionamiento por lo tanto no hay que dejarla en de recuperación. -
Página 14: Limpieza Del Filtro De Aspiración
Desenroscar el tapón de descarga (13) Limpiar todo con un chorro de agua colocado inferiormente en el lado izquierdo especialmente las paredes y el fondo del filtro. de la máquina y esperar que toda la solución Realizar las operaciones de limpieza de detergente esté... -
Página 15: Desmontaje/Montaje Del Cepillo
La posición de parque vertical se indica cuando se prevee que no se utilizará la máquina por un período superior a 2/3 días, para evitar quel el peso de la máquina pueda con el tiempo dañar el cepillo comprometiendo por lo tanto el correcto funcionamiento de la máquina. -
Página 16: Limpieza De La Boquilla De Secado
LIMPIEZA DE LA BOQUILLA DE SECADO Mantener la boquilla de secado limpia es garantía de un mejor secado. Volcar la máquina en su parte posterior (ver capítulo “PARQUE VERTICAL MÁQUINA") teniendo cuidado de acordarse de apagar el interruptor general y de vaciar los depósitos. -
Página 17: Control De Funcionamiento
Controlar el nivel en el depósito de recuperación (ver capítulo “DISPOSITIVO REBOSADERO”) y si necesario, vaciar el depósito. Si el desperfecto continua, contactar con el centro de asistencia técnica autorizado. Con la boquilla de secado en esta posición proceder a desmontarla y después el labio trasero de la boquilla de secado (ver capítulo “SUSTITUCIÓN DEL LABIO TRASERO DE LA BOQUILLA DE SECADO”). -
Página 18: Producción Excesiva De Espuma
solución (ver capítulo “DEPÓSITO DE LA aspiración esté conectado correctamente en SOLUCIÓN DETERGENTE”). alojamiento sobre depósito Comprobar que el regulador de caudal de la recuperación y sobre la boquilla de secado. solución detergente (3) puesto anteriormente Intervenir sobre el filtro de aspiración debajo depósito solución... -
Página 23: Cepillos Aconsejados
(pad) durante el trabajo. El disco abrasivo es aconsejado para superficies lisas. MÁQUINA CÓDIGO CANTIDAD DESCRIPCIÓN EMPLEO baby 43 48903120 Cepillo PPL 0,6 Suelos lisos con juntas Ø430/17" estrechas y suciedad persistente. 48903130... - Página 24 Tel. +39 045 877 9086 I-37057 San Giovanni Lupatoto (VR) Fax. +39 045 877 9195 Logistica y Producciòn: Via Saturno, 25 Tel. +39 045 606 6289 I-37059 S. Maria di Zevio (VR) Fax. +39 045 605 0903 www.adiatek.com - info@adiatek.com...
