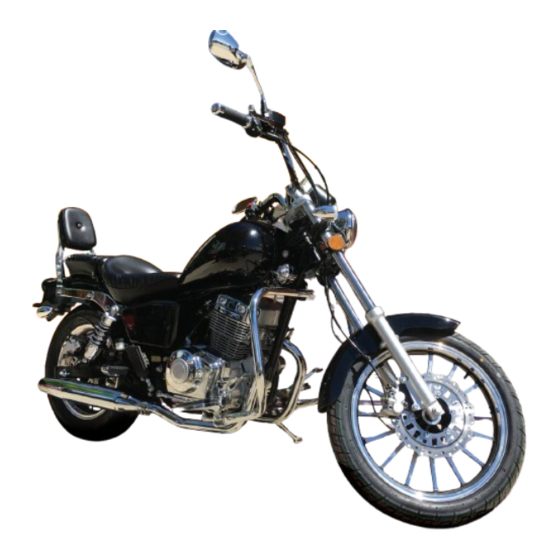

- Página 1 M A N U A L D E L U S U A R I O RVM 25 0 - 9 I N Y E C C I Ó N E L E C T R Ó N I C A...
-
Página 2: Fecha De Entrega
JAWA ARGENTINA CERTIFICADO DE GARANTÍA JAWA ARGENTINA, garantiza la motocicleta detallada, ex- clusivamente a su propietario, contra defectos de fabri- cación reconocidos como tales a su exclusivo criterio y de acuerdo con los siguientes períodos: 12 meses o 12.000 Km de garantía, cualquiera sea la opción que se cumpla pri- mero, a partir de la fecha indicada al pie, que se esta- blecen en el presente Certificado de Garantía y Servicio. - Página 3 Manual del Usuario R V M 2 5 0 - 9 I N Y E C C I Ó N ELECTRÓNICA JAWA ARGENTINA...
- Página 4 Apreciamos mucho la confianza que nos ha dispensado al elegir una máquina de nuestra marca. Le damos la bienvenida a la gran familia mundial de los aficionados de las motocicletas JAWA - RVM El objetivo del presente manual es proporcionarle información básica sobre el manejo y mantenimiento de su motocicleta.
-
Página 5: Tabla De Contenido
Manual del Usuario RVM 250-9 CONTENIDO PÁGINA Características de la motocicleta Principales parámetros técnicos ............. 4 Denominación de las partes La motocicleta ....................5 La motocicleta, manillar ................6 La motocicleta, tablero .................. 7 Funcionamiento de las partes Tambor de contacto ..................8 Traba de dirección .................. -
Página 6: Características De La Motocicleta
Manual del Usuario RVM 250-9 JAWA ARGENTINA CARACTERÍSTICAS DE LA MOTOCICLETA C-1 | PRINCIPALES PARÁMETROS TÉCNICOS Tipo de motor Bicilíndrico 4 tiempos, refrigeración por aire Desplazamiento 251,8 CC Diámetro / carrera 55 mm x 33 mm Potencia 14 Kw / 6.500 RPM Torque 22 n.M / 6.500 RPM... -
Página 7: Denominación De Las Partes La Motocicleta
Manual del Usuario RVM 250-9 DENOMINACIÓN DE LAS PARTES N-1 | LA MOTOCICLETA Referencias Faro delantero Faro de giro trasero Faro de giro delantero Faro trasero Bocina Grifo de nafta Palanca de cambios Cacha tapa filtro de aire Apoya pie delantero... -
Página 8: La Motocicleta, Manillar
Manual del Usuario RVM 250-9 JAWA ARGENTINA DENOMINACIÓN DE LAS PARTES N-2 | LA MOTOCICLETA, MANILLAR Referencias Manija embrague Conmutador izquierdo Botón de bocina Tablero Tapa tanque de combustible Bomba de freno delantero Tecla de pare Manija de freno delantero... -
Página 9: N-3 | La Motocicleta, Tablero
Manual del Usuario RVM 250-9 DENOMINACIÓN DE LAS PARTES N-3 | LA MOTOCICLETA, TABLERO Referencias Indicador luz de giro derecha Indicador luz de giro izquierda Indicador de luz alta Indicador posición Neutro Indicador sistema EFI Odómetro parcial/total Indicador sitema de freno CBS... -
Página 10: Funcionamiento
Manual del Usuario RVM 250-9 JAWA ARGENTINA FUNCIONAMIENTO F-1 | TAMBOR DE CONTACTO El tambor de contacto está en la parte lateral derecha delantera del chasis (E1). En la posición central, como en la foto superior, el sistema eléctrico se encuentra totalmente desactivado. -
Página 11: Traba De Dirección
Manual del Usuario RVM 250-9 FUNCIONAMIENTO F-2 | TRABA DE DIRECCIÓN La traba de dirección se ubica debajo de la columna del manillar (D1). La traba de dirección está ubicada bajo la cabeza de la misma. Gire el manubrio todo hacia la izquierda, gire media vuelta la llave, en sentido horario y retírela. -
Página 12: Comando Izquierdo
Manual del Usuario RVM 250-9 JAWA ARGENTINA FUNCIONAMIENTO F-3 | COMANDO IZQUIERDO Botón de bocina Botón de luz de cruce Tecla de giro Botón de encendido de balizas Tecla de alta y baja Presione el botón C1 para hacer sonar la bocina (sólo de ser necesario). -
Página 13: Comando Derecho
Manual del Usuario RVM 250-9 FUNCIONAMIENTO F-4 | COMANDO DERECHO Referencias Botón de Arranque Tecla de pare Tecla de luces Asegúrese que el motor se encuentre en neutral, en caso de que no sea así, presione la palanca de embrague o mueva la palanca selectora de marchas hasta que el testigo en el tablero indique Neutral. -
Página 14: Amortiguador Trasero
Manual del Usuario RVM 250-9 JAWA ARGENTINA FUNCIONAMIENTO F-5 | AMORTIGUADOR TRASERO Los amortiguadores traseros poseen 5 posiciones de regulación de la precarga del resorte. Amotiguador trasero derecho Amotiguador trasero izquierdo... -
Página 15: Tanque De Combustible Y Tapa
Manual del Usuario RVM 250-9 FUNCIONAMIENTO F-6 | TANQUE DE COMBUSTIBLE Y TAPA La capacidad del tanque de combustible es de 15 litros. Debe usarse nafta súper, nunca menor a 93 octanos. Apertura y cierre de la tapa Apertura y cierre de la tapa: El tanque de combustible tiene una tapa central, que únicamente puede abrirse con la llave ( es... -
Página 16: Neumáticos Con Cámara
Manual del Usuario RVM 250-9 JAWA ARGENTINA FUNCIONAMIENTO F-7 | NEUMÁTICOS CON CÁMARA Usar los neumáticos con la correcta presión de aire le otorga máxima estabilidad, comodidad y alarga la vida útil de los mismos. Carga Neumático delantero Neumático trasero Sólo piloto... -
Página 17: Instrucciones De Uso
Manual del Usuario RVM 250-9 INSTRUCCIONES DE USO INSPECCIÓN PREVIA Inspeccione su motocicleta antes de comenzar su viaje. Controlar los temas enumera- dos a continuación, solo llevará unos minutos y puede ahorrarle tiempo y proporcio- narle una conducción segura. Nivel de aceite: Controlar el nivel y agregar si es necesario. -
Página 18: Conducción Reglas Para Conducir Seguro
Manual del Usuario RVM 250-9 JAWA ARGENTINA INSTRUCCIONES DE USO CONDUCCIÓN Reglas para conducir seguro La conducción requiere especial cuidado para su seguridad, conozca estos requerimientos antes de empezar a conducir. Siempre haga una inspección previa al arrancar el motor, usted podría evitar accidentes o daños del equipo. -
Página 19: Frenado
Manual del Usuario RVM 250-9 FRENADO Para un frenado normal aplique gradualmente los frenos delantero y trasero gradúelos hasta la velocidad deseada. Para una desaceleración máxima, cierre el acelerador y aplique el freno trasero y delantero firmemente. • El uso independiente del freno delantero o trasero reduce el rendimiento del frenado. -
Página 20: Mantenimiento
Manual del Usuario RVM 250-9 JAWA ARGENTINA MANTENIMIENTO Varilla medición aceite ACEITE DEL MOTOR Control del nivel Controle el nivel de aceite del motor cada día antes de conducir su motocicleta. El nivel debe mantenerse entre la marca de nivel superior y la marca del nivel inferior de la varilla. -
Página 21: M-3-4 Bujía | Recomendada | Control Y Cambio
Manual del Usuario RVM 250-9 Tipo BUJÍA NGK CR6HSA BUJÍA Control y cambio Desconecte el capuchón de la bujía. Limpie toda la suciedad de alrededor de la bujía y remuévala utilizando la llave para bujías del kit de herramientas. Inspeccione los electrodos y la porcelana central, depósitos, erosión o suciedad de carbón. -
Página 22: Filtro De Aire
Manual del Usuario RVM 250-9 JAWA ARGENTINA MANTENIMIENTO FILTRO DE AIRE El filtro de aire debe ser revisado periódicamente como está especificado en la tabla de mantenimiento. Revíselo más frecuentemente cuando maneje en áreas húmedas o polvorientas. Para más información consulte con el servicio técnico. -
Página 23: Cadena De Transmisión Ajuste / Control / Lubricación
Manual del Usuario RVM 250-9 CADENA DE TRANSMISIÓN Ajuste / Control / Lubricación Método de Ajuste de la cadena de transmisión Tenemos que aflojar la tuerca del eje de la rueda trasera CD1, esta se encuentra del lado derecho de la motocicleta. -
Página 24: Frenos | Sistema Cbs (Control Bloqued System)
Manual del Usuario RVM 250-9 JAWA ARGENTINA MANTENIMIENTO FRENOS Sistema CBS Esta motocicleta cuenta con sistema de frenos CBS (Control Blocked System). El mismo se acciona cuando la presión sobre el freno delantero es alta, en este caso la sobrepresión es liberada por una válvula que acciona el freno... -
Página 25: M-12-13 Batería | Control/ Advertencia
Manual del Usuario RVM 250-9 BATERÍA Control La batería electrolítica es tóxica, entonces asegúre- se de no tirarla. Manéjese respetando las reglas lo- cales de protección ambiental. La batería provista de fábrica es con MANTENIMIENTO. • Cuando la motocicleta va a dejar de ser usada por un período extenso de tiempo, quite la batería de la motocicleta y cárguela totalmente. -
Página 26: Limpieza
Manual del Usuario RVM 250-9 JAWA ARGENTINA MANTENIMIENTO LIMPIEZA Limpie su motocicleta regularmente para proteger la superficie y observe si hay daños , desgastes o pérdidas de aceite o fluidos de frenos. CONSIDERACIONES GENERALES • La eficiencia de los frenos puede estar disminuida inmediatamente después del lavado. -
Página 27: Tabla Mantenimiento Programado
Manual del Usuario RVM 250-9... -
Página 28: Garantía
Manual del Usuario RVM 250-9 JAWA ARGENTINA GARANTÍA CONDICIONES GENERALES DE LA GARANTÍA JAWA ARGENTINA entrega a usted con orgullo, un producto minuciosamente controlado y debidamente garantizado en las condiciones explicadas a continuación. No obstante, recuerde que la realización de los servicios de mantenimiento y el correcto uso y cuidado de la unidad es una responsabilidad de su propietario, recomendándose no exceder el 60 % de la capacidad y prestación del vehículo... -
Página 29: Comunicar A Jawa Argentina
Manual del Usuario RVM 250-9 • Los daños derivados del uso del vehículo en cualquier zona no adecuada. • Los deterioros causados por modificaciones no aprobadas por JAWA ARGENTINA (ajustes de motor, variaciones de las prestaciones del producto, ampliaciones y otros cambios). -
Página 30: Temas Importantes
Manual del Usuario RVM 250-9 JAWA ARGENTINA TEMAS IMPORTANTES CONSIDERACIONES GENERALES Controlar la lubricación de la cadena, el desgaste del piñón y de la corona nos asegura disfrutar largos viajes sin inconvenientes previsibles. En el caso de que la bujía se ponga negra, esto puede deberse al filtro de aire sucio, al carburador sucio o mal regulado, o que el grado térmico de las bujías... -
Página 31: Régimen De Servicios Obligatorios
Manual del Usuario RVM 250-9 RÉGIMEN DE SERVICIOS OBLIGATORIOS DE MANTENIMIENTO. CONTROLES DE REALIZACIÓN 1º SERVICIO 600 KM 2º SERVICIO 3.000 KM Ver tabla de mantenimiento Ver tabla de mantenimiento Km: ...... | Fecha: ../../..... Km: ...... | Fecha: ../../..... - Página 32 Gral. Fructuoso Rivera 6243, Buenos Aires (+54 911) 6209-3843 (011) 4605-9615 / 4604-3453 info@jawa.com.ar | repuestos@jawa.com.ar www.jawa.com.ar...
