Cap.6 _ Uso del compresor
6.4

PANEL DE MANDO

ATENCIÓN
Se prohíbe modificar los parámetros de presión sin autorización de AEROTECNICA
COLTRI so pena el vencimiento de la garantía, caso que el compresor aún esté
cubierto por la misma.

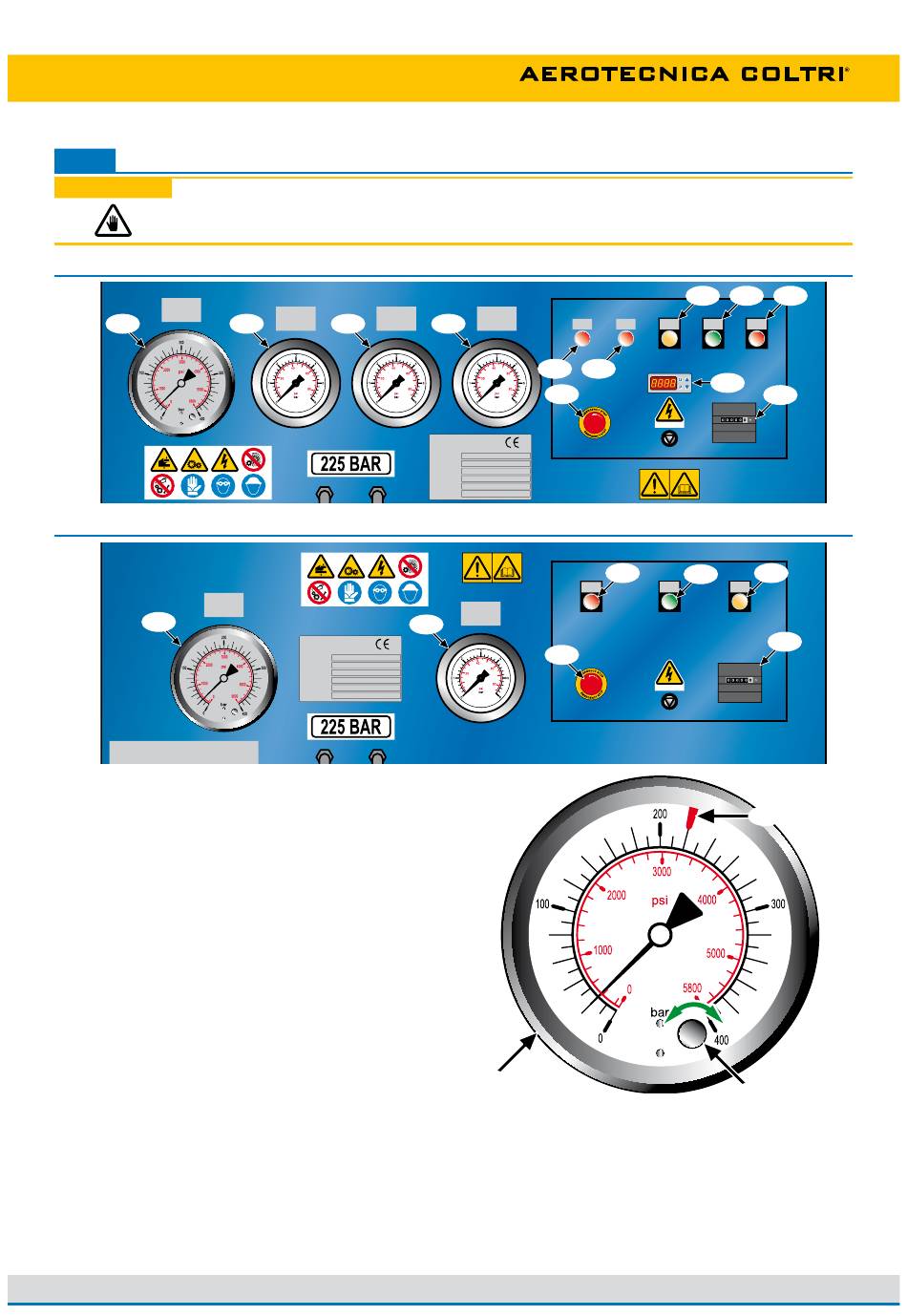

Panel de mando model COMPACT EVO
PRESSOSTATO
PRESSURE
1
SWITCH
Panel de mando model COMPACT
PRESSOSTATO
PRESSURE
1
SWITCH
MCH 16/ET COMPACT
1 Presóstato
El presóstato para el apagado automático (1)
indica la presión de apagado del compresor.
La presión de apagado del compresor puede
configurarse interviniendo sobre el regulador (a)
y aparece en el indicador (b). Cuando el
compresor llega a la presión programada éste
se apaga automáticamente.
El compresor puede llegar a una presión máxima
de 225-300-330 bar (3200-4300-4700 PSI).
2 Manómetro primera etapa
Indica la presión dentro del primera etapa de
compresión.
3 Manómetro segunda etapa
Indica la presión dentro del segunda etapa de
compresión.
4 Manómetro tercera etapa
Indica la presión del 3er. estadio de compresión y de la presión final de recarga.
5 Piloto del sentido de rotación
Si se enciente el piloto (5) significa que el sentido de rotación del compresor es erróneo. Para restablecer
el sentido justo de rotación véase el párrafo "6.1.2 Comprobación de conexión de las fases eléctricas".
6 Piloto del nivel del aceite
Si se enciende el piloto (6) significa que el nivel del aceite es insuficiente; para restablecer el nivel véase
el párrafo "7.6.3 Sustitución del aceite lubricante".
