SET TELECOMANDO MARCELLA-SVEVA
Se si sceglie di installare il set telecomando, non sarà più possibile
poi installare contemporaneamente il modulo GPRS e viceversa.
- Rimuovere il pannello laterale destro e il pannello frontale come descritto nel
capitolo "INSTALLAZIONE" del libretto "ISTRUZIONI PER L'INSTALLATORE"
relativo al montaggio del rivestimento.

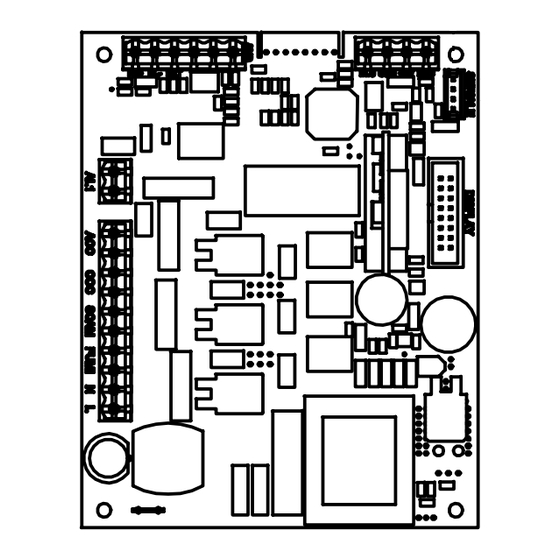

- Scollegare il connettore della presa esterna DB9 dalla propria sede [A] sulla
scheda elettronica. (Fig. 1)
- Collegare alla scheda elettronica e alla presa DB9 il cavo con ricevitore [C].
(Fig. 2)
- Rimuovere il lembo [B] presente in basso a dx della stufa con l'ausilio di
una pinza. (Fig. 3)
- Far passare il ricevitore per telecomando [C] nello spacco appena creato.
Assemblare il ricevitore [C] con la staffa [D], con l'ausilio della vite [V] in dotazione.
- Fissare la staffa [D] infi lando l'aletta laterale nella parte inferiore del profi lo
frontale dx della stufa fi ssandola con la vite in dotazione [V]. (Fig. 4)
- In fase di installazione far coincidere la parte tonda sferica del ricevente [C]
con la feritoia centrale della staffa [D].
Il non corretto allineamento può pregiudicare la ricezione del
telecomando.
- Verificare che il cavo del ricevitore per telecomando non vada in contatto
con parti della stufa che possono diventare calde in fase di funzionamento.
- Riposizionare nell'ordine inverso il rivestimento precedentemente rimosso.
- Utilizzare le funzioni del telecomando come descritto nel capitolo "USO" del
libretto istruzioni per "L'INSTALLAZIONE, USO E MANUTENZIONE" allegato
al prodotto.
