MENÚ GRÁFICOS
Mediante el menú GRÁFICAS se pueden visualizar algunos parámetros
operativos de las unidades representadas gráficamente en ejes cartesia-
nos, en los que se podrán observar los cambios de las magnitudes desea-
das (temperatura, potencia o presiones) durante el tiempo

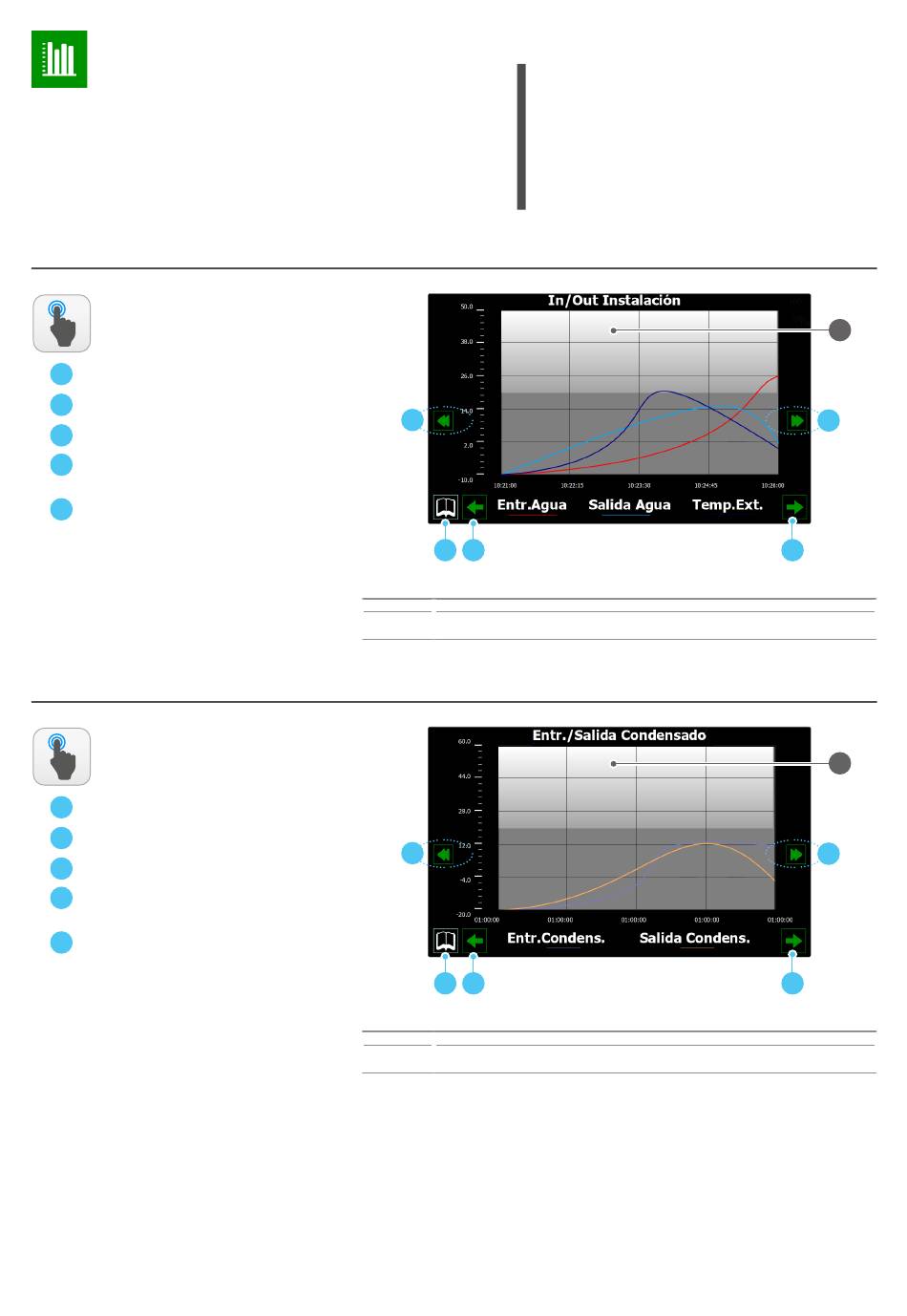

GRÁFICAS - Gráfica de evolución de la temperatura del agua Entrada/Salida intercambiador
ACCIONES
DISPONIBLES:
A
Abre la página "selección de los menús";
Pasa a la página anterior;
B
Pasar a la página siguiente;
C
Permite desplazar la gráfica hacia atrás en el
D
tiempo (según lo indicado en el eje horizontal);
Permite desplazar la gráfica hacia adelante en el
D
tiempo (según lo indicado en el eje horizontal);
GRÁFICAS - Gráfica de evolución de la temperatura del agua Entrada/Salida condensador (unidad agua/agua)
ACCIONES
DISPONIBLES:
Abre la página "selección de los menús";
A
Pasa a la página anterior;
B
Pasar a la página siguiente;
C
Permite desplazar la gráfica hacia atrás en el
D
tiempo (según lo indicado en el eje horizontal);
Permite desplazar la gráfica hacia adelante en el
D
tiempo (según lo indicado en el eje horizontal);
28
ATENCIÓN: algunas páginas (o bien algunos apartados den-
tro de las páginas mismas) de este menú podrían no ser visi-
bles, ya que son específicas para determinados modelos o
tipologías de unidades (según la configuración algunos com-
ponentes podrían no estar disponibles), sin embargo en este
manual se indicarán todas las páginas posibles. Para más
información sobre los componentes presentes en la unidad,
consultar el manual técnico.
D
A
B
Índice
Significado
Muestra una gráfica en tiempo real sobre la evolución de las temperaturas del agua en entrada y en
1
salida del intercambiador (en la parte inferior se puede leer la leyenda según los colores de las curvas)
D
A
B
Índice
Significado
Muestra una gráfica en tiempo real sobre la evolución de las temperaturas del agua en entrada y en
1
salida del intercambiador (en la parte inferior se puede leer la leyenda según los colores de las curvas)
1
E
C
1
E
C
