jablotron JA-160PC Guia De Inicio Rapido

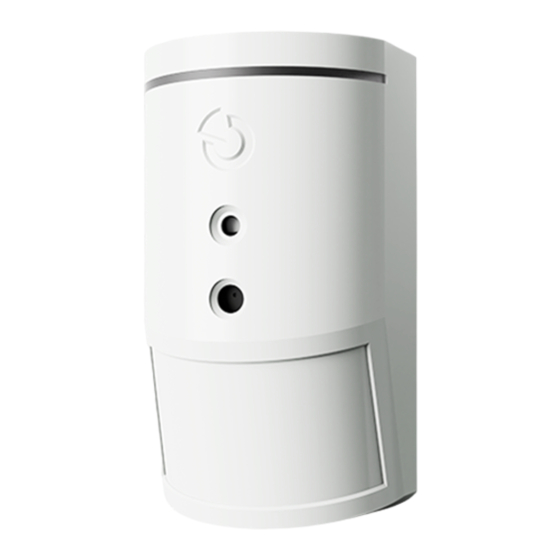

JA-160PC detector inalámbrico PIR de movimiento con cámara
El producto es un componente inalámbrico del sistema JABLOTRON
100. Sirve para la detección espacial de movimiento de personas en los
interiores de edificios, incluyendo la confirmación visual de la alarma. Al
registrar un movimiento, la cámara del detector toma imágenes en color
y resolución de hasta 640x480 puntos. La toma de imágenes se adapta
al movimiento detectado, lo que garantiza que en la imagen siempre se
registra la causa de la alarma. La cámara está dotada de un flash
visible para las imágenes en oscuridad. Las imágenes se guardan en la
memoria interna del detector y luego se transmiten por una señal de
radio a la central desde donde pueden ser enviados a un servidor
externo, a una CRA y/o al usuario. El detector puede tomar una imagen
bajo demanda. El detector está destinado al montaje por un técnico
capacitado, con un certificado válido de Jablotron.
Instalación
El detector se puede montar en la pared o en el rincón de una
habitación. En su campo visual no deben haber objetos que cambian
rápidamente de temperatura (estufas eléctricas, aparatos de consumo
eléctrico etc.), ni objetos que se mueven (p. ej. cortinas en movimiento
encima de un radiador), ni animales domésticos. No recomendamos
instalar el detector frente a las ventanas o reflectores ni en los lugares
donde circula aire (ventilación, aire acondicionado, respiraderos, etc.).
Ante el detector no debe haber obstáculos que impidan campo visual.
figura: 5 - módulo de cámara; 6 - cable de conexión; 7 - pila; 8 - LED rojo;
9 - cerrojo DPS; 10 - LED amarillo; 11 - LED amarillo de la tarjeta micro SD;
12 - tarjeta de memoria Micro SD; 13 - conector mini USB;
14 - conmutador de sabotaje; 15 - sensor PIR; 16 - número de serie;
6. Luego proceda según el manual de instalación de la central.
Procedimiento básico:
a. La central debe contener el módulo de radio JA-110R.
b. En el apartado Periferia del programa F-Link elija la posición
deseada y con el botón Asignar active el modo de asignación.
c. Introduzca las pilas (atento a la correcta polaridad). Introduciendo la
segunda pila en el detector se envía la señal de asignación a la
central y su conexión a la posición elegida. Se desarrolla la
estabilización del detector (hasta un periodo de tiempo de tres
minutos) indicada por la luz de señalización. Al introducir una pila
baja, la luz de señalización parpadea 3 minutos. Si el sensor se está
asignando como primero de cámara o la central todavía no está
conectada al servidor externo, se produce una ventana de diálogo
con la pregunta "¿Iniciar la transferencia de datos de imágenes al
JA-160PC PIR detector de bus de datos de movimiento con cámara 1 / 2
Figura: 1 - flash de la cámara
para iluminación adicional;
2 - objetiva de la cámara;
3 - lente PIR del detector;
4 - cerrojo de la tapa;
1. Abra la tapa del detector
(apretando el cerrojo 4). No
toque el sensor PIR (14) -
hay riesgo de su dañarlo.
2. Saque la electrónica - está
sujetada por el cerrojo de la
placa electrónica (9).
3. La altura recomendada de
montaje del detector es 2,5 m
encima del nivel del suelo.
4. Atornille el plástico de fondo
(verticalmente, con el cerrojo
de la tapa hacia abajo).
5.
Devuelva la electrónica a su
sitio y conecte el cable en los
bornes (16).
servidor externo?". Recomendamos activar tal transferencia con la
aprobación del cliente y registrar la aprobación en el protocolo de
entrega de la instalación. Nota.: Si la transferencia no se activa,
las imágenes se guardarán sólo en la memoria interna del
detector.. No será posible configurar que las imágenes se envíen
a móviles y correo electrónico de usuarios.
7. Cierre la tapa del detector y compruebe su funcionamiento. Una vez
cerrada la tapa, el detector por 15 minutos señaliza y emite cada
movimiento.
Observaciones:
Si usted asigna el detector virtualmente al receptor después de tener
conectada la pila, la desconecte primero, luego apriete y afloje el contacto
de la tapa (14) (se descarga la energía residual) y luego pase a la
conexión virtual.
El detector se puede conectar virtualmente al sistema también
introduciendo un número de serie (16) por el programa F-Link o desde el
teclado (o del lector del código de barra). Se introducen todos los
números indicados debajo del código de barra (1400-00-0000-0001).
Configuración de parámetros del detector
Se realiza por el programa F-Link (versión 1.1.1 y superior) - apartado
Dispositivos. En la posición del detector use la opción Configuración
interna. Se visualiza el apartado en el cual se puede configurar (la
configuración de fábrica está señalada *).
Nivel de inmunidad: determina la resistencia a alarmas indeseadas.
*Estándar combina una resistencia básica con una reacción rápida. El nivel
Mayor presta una resistencia mayor, sin embargo, el detector reacciona
más lentamente.
Reacción a PG: se pueden señalar salidas PG cuya activación provoca
la toma de imágenes (* No, cámara en PG no reacciona) Para más
advertencias véase Recomendaciones de instalación.
Toma de imágenes por la reacción de PG: Sin flash, *Con flash
Toma de imágenes en el retardo de entrada: *Sin flash, Con flash
Toma de imágenes por una alarma: Sin flash, *Con flash
Enviar imágenes no provocadas por alarma: Una vez señalado el
parámetro, el detector enviará desde una partición asegurada/conectada las
imágenes tomadas antes de provocar la alarma (p.ej. con el retardo de
entrada).
Prueba: toma con flash una imagen de prueba que el F-Link visualizará
directamente. Una vez apretado el botón Detalle, la imagen se visualiza en
la resolución de 640x480 puntos. Las imágenes se envían a un servidor
externo (si las transferencias están autorizadas).
Actividad de la cámara para reacciones
básicas:
El proceso de toma de imágenes depende de la configuración
conforme al programa F-Link - apartado Dispositivos. En la posición
del detector use la opción Reacción.
Inmediata: Durante el desarrollo de la alarma provocado por el detector
la cámara se puede activar hasta 4 veces (después se hace un
autobypass). Con cada activación en dependencia del movimiento
detectado se toman 2 imágenes como máximo. Las imágenes tomadas son
enviadas a la central (8 imágenes como máximo).
Retardada: Con la primera activación (retardo de entrada) toma según el
movimiento hasta 2 imágenes que guarda en su memoria (parámetro
desactivado enviar imágenes no provocados por alarma). Si se provoca
una alarma en el sistema, estas imágenes se envían a la central. Luego
actúa según la reacción inmediata (10 imágenes como máximo).
Advertencia: si en el apartado Configuración / Parámetros está
activado el parámetro Autobypass de dispositivos después de tres
alarmas, luego el proceso de toma de imágenes se bloquea sólo, hasta
después de tres repeticiones. Con ello los números de imágenes
tomadas y transferidas pueden ser hasta tres veces mayores.
Característica de detección
La parte PIR del detector tiene una cobertura de 55°/12m - véase la
imagen. La característica de detección de la lente PIR no afecta la
parte de la cámara del detector. La lente no se puede reemplazar por
otros tipos.
El ángulo de la toma de la cámara es de 43°, el flash ilumina el
campo visual hasta la distancia de 3 m.
Guardar y mirar las imágenes:
Cada imagen se toma como doble exposición: la primera con baja
resolución (LQ=320x240puntos),
(HQ=640x480puntos).
Todas las exposiciones se guardan en la memoria interna del detector en
la tarjeta micro SD en los independientes directorios Foto_LQ y Foto_HQ.
Después de llenar la capacidad de la tarjeta, las imágenes más antiguas se
transcriben por las nuevas. Las imágenes guardadas en la tarjeta SD se
pueden visualizar en un navegador de fotografías. Observación: Algunos
programas antivirus en el ordenador pueden inscribir en la tarjeta micro SD
su marca. El detector formatea las tarjetas señaladas de esta manera. Al
formatear, todas las imágenes guardadas en la tarjeta se borran. Para más
información sobre formatear véase Formatear la tarjeta micro SD.
la segunda con alta resolución
MMQ51403
