Nota
Interfaz PROFINET X3 con una velocidad de transferencia de 1000 Mbits/s
La interfaz PROFINET X3 soporta una velocidad de transferencia máxima de 1000 Mbits/s.
Requisitos:
• Los dispositivos del segmento PROFINET deben soportar la velocidad de transferencia de
1000 Mbits/s.
• La infraestructura de la red (cable de red y cajas de enchufe) debe corresponderse con la
categoría CAT 5e o superior.
• El parámetro "Velocidad de transferencia" de las propiedades del puerto (X3) debe estar
ajustado de la siguiente forma en STEP 7:
– La casilla de verificación "Activar autonegotiation" está activada.
– En la lista desplegable está seleccionado "Automático".
Interfaz PROFIBUS X4

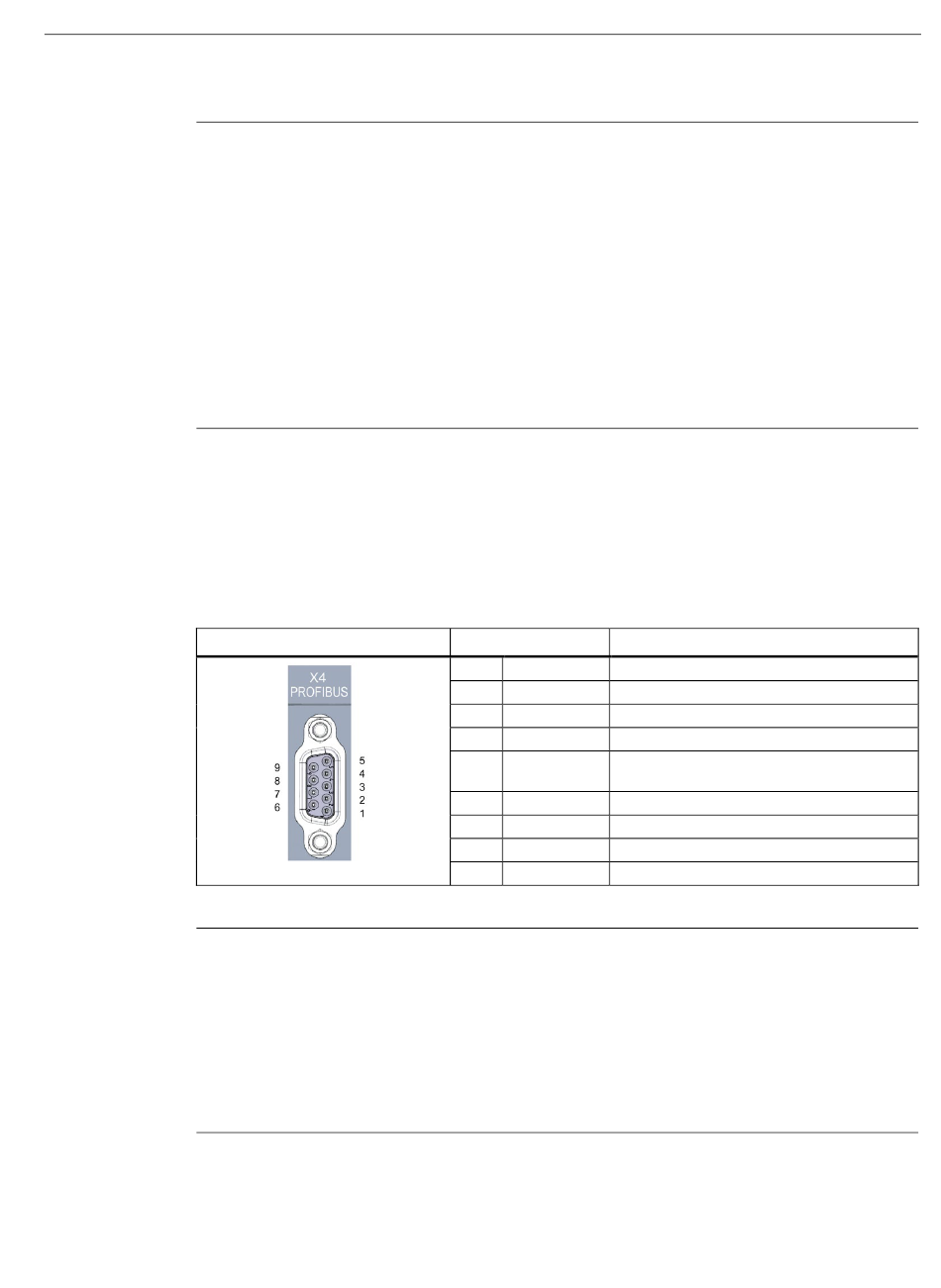

La tabla siguiente muestra la asignación de conexiones de la interfaz PROFIBUS. La asignación
corresponde a la asignación estándar de una interfaz RS485.
Tabla 3- 2
Nota
Alimentación de periféricos
La CPU 1518-4 PN/DP MFP no alimenta 24 V DC por la interfaz PROFIBUS. Por eso, las
unidades de periferia (p. ej., el PC Adapter USB 6ES7972-0CB20-0XA0) solo funcionan en la
interfaz en combinación con un kit de alimentador de enchufe para la alimentación externa.
El innovado PC Adapter USB A2 sucesor, obtiene la alimentación necesaria a través del puerto
USB. Por lo tanto, no necesita una tensión de alimentación de 24 V DC y puede funcionar sin
un juego de alimentador en enchufe para la alimentación externa.
CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0)
Manual de producto, 07/2021, A5E40882817-AB
Asignación de las conexiones de la interfaz PROFIBUS
Vista
1
2
3
4
5
6
7
8
9
Señal
-
-
-
-
RxD/TxD-P
Línea de datos B
RTS
Request To Send
M5V2
Potencial de referencia de los datos (de
estación)
P5V2
Positivo de alimentación (de estación)
-
-
RxD/TxD-N
Línea de datos A
-
-
Conexión
Denominación
45
