5.2.1 Ubicación de los ajustes del AFC 030
La figura siguiente muestra en detalle el área donde se encuentran los puentes y
potenciómetros necesarios para el ajuste y las regulaciones después de la instalación.

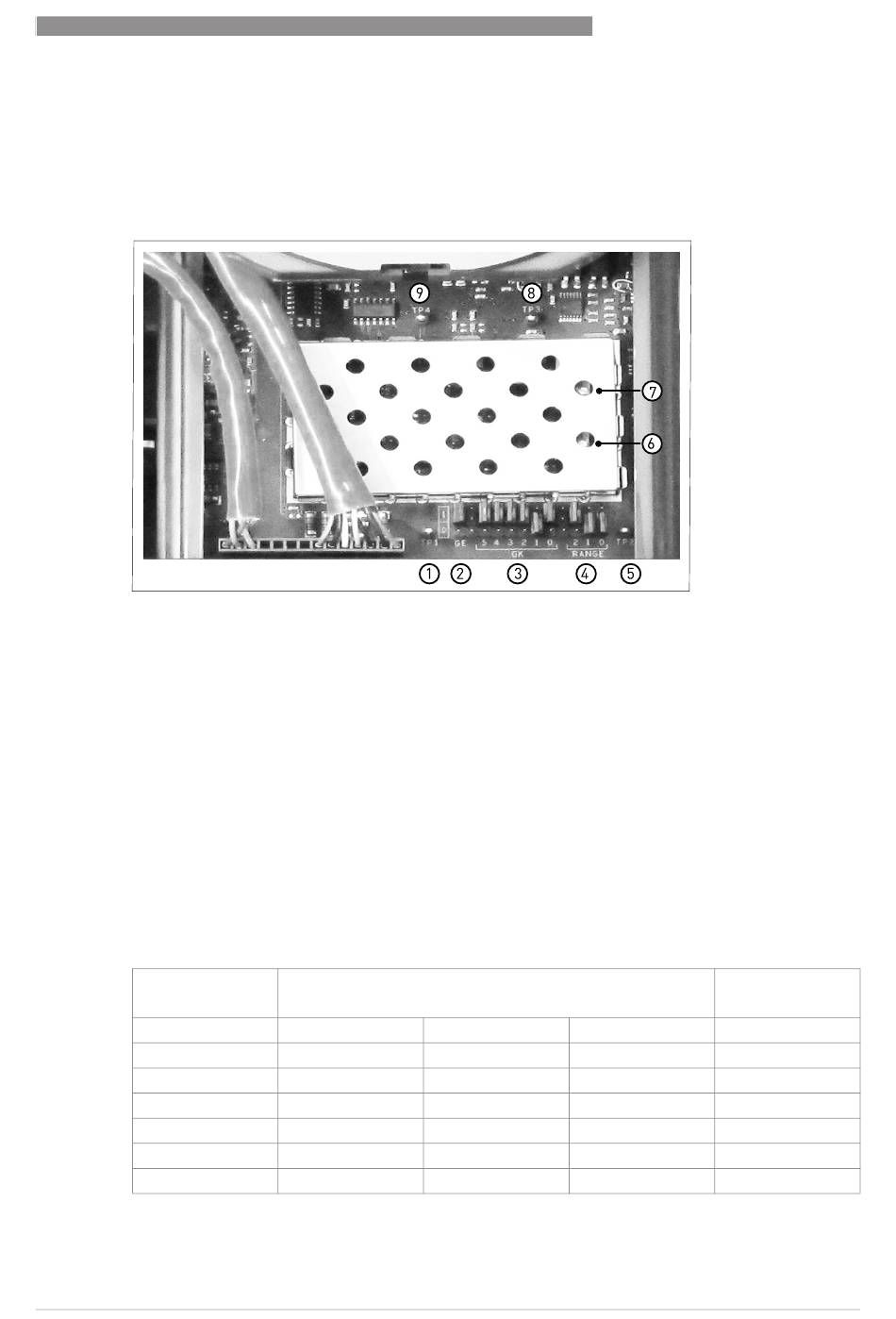

Figura 5-2: Ubicación de los puentes y potenciómetros
1 TP1
2 GE
3 Intervalo GK
4 Range
5 TP2
6 P3: Ajuste de GK
7 P2: Ajuste de la desviación
8 TP3
9 TP4
5.2.2 AFC 030: ajuste del rango de caudal
El rango de caudal puede ajustarse antes o después de la instalación en el campo, con o sin
alimentación de red conectada.
Ajuste los tres puentes "Range" según el rango de escala total deseado.
Los ajustes son: 2,4,6,8,10,12,14. El rango 0 no es válido y los rangos 2m/s y 14m/s caen fuera de
las especificaciones de precisión del AFC 030.
Rango de escala
total
[m/s]
[m/s]
[m/s]
[m/s]
2
4
6
8
10
12
Tabla 5-1: Ajuste de los puentes para el rango de caudal
01/2017 - 4005409701 - HB - AFC030 - R01 es
Ajustes de los puentes
2 2 2 2
1 1 1 1
0
0
0
1
0
1
1
0
1
0
1
1
www.krohne.com
FUNCIONAMIENTO
Constante de
tiempo
0 0 0 0
1
5
0
2,5
1
1,7
0
1,3
1
1
0
0,8
5
31
