3

Resumen del sistema

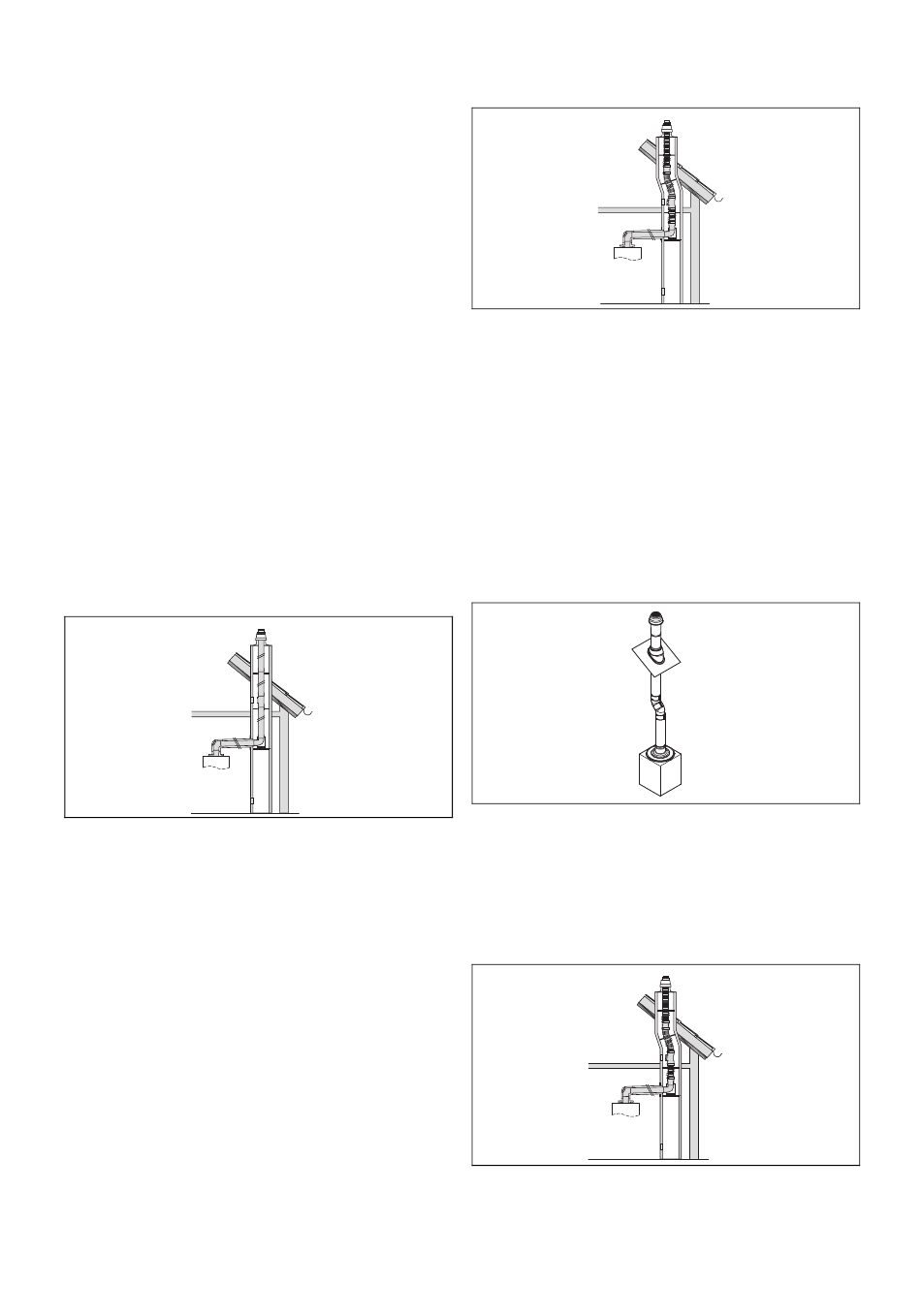

3.1 Opciones de montaje del sistema de toma
de aire/evacuación de gases concéntrico
(PP) ⌀ 80/125 mm
▶
Tenga en cuenta las longitudes máximas de las tuberías
que se indican en el capítulo Condiciones del sistema.
3.1.1 Empalme de chimenea al conducto rígido
de evacuación de gases DN 80 (PP)
80/125
▶
Montaje de la tubería rígida de evacuación de gases de
combustión DN 80 (→ Página 21)
▶
Montaje de la prolongación del conducto de plástico (PP)
(→ Página 33)
▶
Montaje de la prolongación del conducto de acero noble,
referencia del artículo 0020021007, en el conducto rígido
de evacuación de gases (→ Página 35)
▶
Montaje de la conexión de chimenea/pared
▶
Conexión del producto (→ Página 50)
8
DN 80
3.1.2 Empalme de chimenea al conducto de
evacuación de gases flexible DN 80 (PP)
80/125
▶
Montaje del conducto de evacuación de gases flexible
DN 80/DN 100 (→ Página 24)
▶
Montaje de la prolongación del conducto de plástico
(PP) del conducto de evacuación de gases flexible
(→ Página 34)
▶
Montaje de la prolongación del conducto de acero ino-
xidable en el conducto de evacuación de gases flexible
(→ Página 36)
▶
Montaje de la conexión de chimenea/pared
▶
Conexión del producto (→ Página 50)
3.1.3 Conducto de evacuación de gases flexible
DN 80 en la chimenea retirada con la salida
vertical a través del tejado
▶
Montaje del conducto de evacuación de gases flexible
DN 80 en la chimenea retirada con la salida vertical a
través del tejado (→ Página 27)
▶
Conexión del producto (→ Página 50)
3.1.4 Empalme de chimenea al conducto de
evacuación de gases flexible DN 100 (PP)
80/125
▶
Montaje del conducto de evacuación de gases flexible
DN 80/DN 100 (→ Página 24)
