3. UŻYTKOWANIE

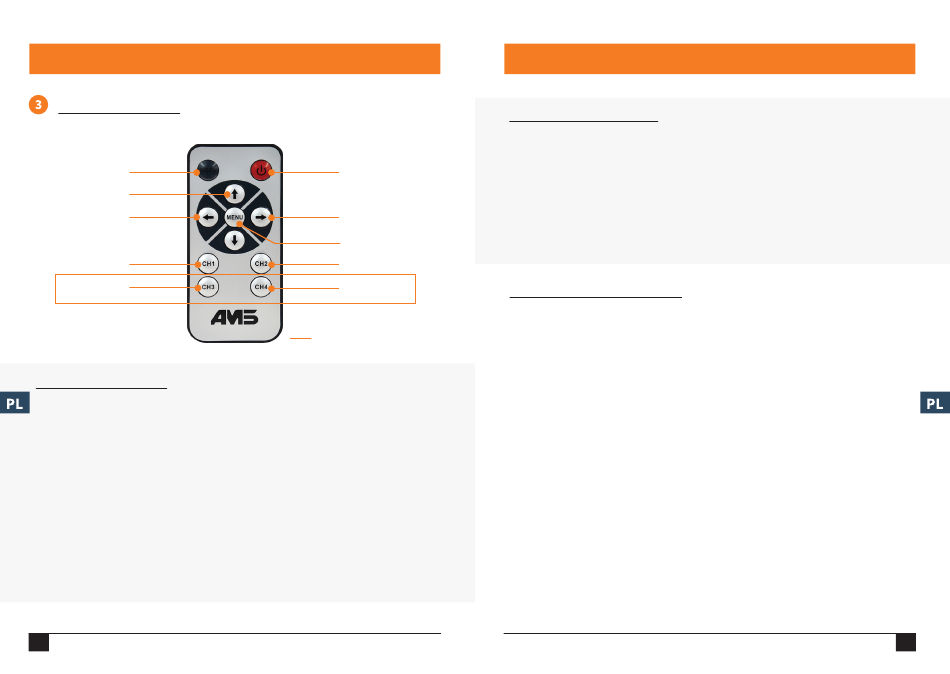

ZDALNE STEROWANIE
VICAM-AMS-M7-12V / VICAM-AMS-M9-12V / VICAM-AMS-MS7-12V / VICAM-AMS-MS9-12V / VICAM-AMS-M7WP-12V
Tryb wyświetlania
(split lub IN/SP)
Nawigacja w górę
- Zmniejsz głośność
- Regulacja obrazu
- czas rotacji
- Reset
CH1, CH2, CH3, CH4
Włącz lub wyłącz wybrany tryb
Tryb Full : kamera 1
Tryb Full : kamera 3

DANE TECHNICZNE :

EKRANÓW
- Możliwość podłączenia od 2 do 4 kamer (w zależności
od modelu)
- Kolorowy ekran LCD 5 «, 7» lub 9 «(16: 9)
z trybem przerywanym i / lub zintegrowanym
dzielnikiem
- Wskaźnik ochrony przed ciałami stałymi / cieczowymi:
IP40 i IP69K dla modeli M5-WP i M7-WP
- Ekran przeciwodblaskowy
- Temperatura pracy: -20˚C + 70˚C
- Regulowana jasność, kolor i kontrast
- Odwrócenie obrazu poziomego i pionowego
- Rozdzielczość M7-9 / MS7-9: 800 x 3 (RGB) x 480
pikseli
- Rozdzielczość M5: 640 3 R.G.B x 480 pikseli
- Zdejmowane i regulowane wsparcie
56
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382
Power ON/OFF
- Zwiększ głośność
- Regulacja obrazu
- czas rotacji
- Reset
Ustawienia menu
Tryb Full : kamera 2
Tryb Full : kamera 4
Tylko dla modeli MS7 / MS9
Kamera
- Wskaźnik ochrony przed ciałami stałymi /
cieczami: IP69K
- Temperatura pracy: -20 ° C + 70 ° C
- Temperatura przechowywania: od -30 ° C do
+ 80 ° C
- VGA: 976 x 582 pikseli
- Zintegrowane ogrzewanie
- noktowizor
- Odległość widzenia w nocy: 13,5 m
- Lepsze widzenie twarzą do słońca
- Zintegrowana funkcja lustra w kamerze
4. ZALECENIA TECHNICZNE
TESTOWANIE SPRZĘTU
Aby przystąpić do testowania, wystarczy:
> Ustawić na miejsce poszczególne urządzenia.
> Przyłączyć urządzenia bez wykonywania stałych podłączeń.
> Przyłączyć, jeżeli trzeba, linie sterownicze (nawrót, wylot rury, ...).
> Uruchomić system.
> Wybrać język przyciskiem MENU.
> Przetestować działanie części składowych w całości.
> Wyregulować jedną lub więcej kamer celem uzyskania wymaganej widoczności (kąt widzenia).
> Jeżeli działanie systemu okaże się zadowalające, ustawić urządzenia na trwałe oraz wykonać połączenia.
PRZYŁĄCZENIE NA STAŁE
Przy wykonywaniu połączeń elektrycznych należy:
> Stosować kleszcze do saterowania połączeń kablowych.
> Przy łączeniu na trwałe można łączyć końce kabli na drodze spawania,
następnie je izolować.
> Przy łączeniu do sieci na masę saterować chomątkiem okrągłym i łączyć zacisk masy pojazdu z podkładką
nacinaną albo zacisk parkera do nadwozia.
> Upewnić się, czy przenoszenie masy odbywa się prawidłowo.
> Unikać mocowania kabli na elementach ruchomych (np.: wał kierowniczy, zębatka, koło pasowe ...)
> Nie ocierać o krawędzie metalowe.
> Nie były umieszczane w przejściach o ostrych krawędziach bez osłony (stosować przepusty kablowe lub
dławnice).
-Izolować wszystkie połączenia i złącza od wody i kurzu.
-Chronić kable od wszelkiego rodzaju naprężeń mechanicznych przy ich mocowaniu.
Dopilnować, aby wszystkie połączenia zostały prawidłowo wykonane.
> Łączenie przewodu sterowania automatycznego kamery na masę jest zabronione, ponieważ może dojść do
uszkodzenia urządzenia. Podczas przerw w użytkowaniu należy zabezpieczyć zwłaszcza odizolowane końce linii
sterowania i odłączyć je.
