RGU-10 MT
4�5�- DISPLAY
El equipo dispone de un display retroiluminado con luz verde o roja, en función del estado del equipo.
El fondo de pantalla en estado normal es de color verde. Se visualiza los parámetros requeridos en la
protección diferencial como la sensibilidad y retardo. Además se visualiza la corriente de fuga actual.
Por cualquier evento que produzca un disparo del equipo el fondo de pantalla se cambia a rojo indi-
cando en el display el motivo del disparo.
Mensajes del display por disparo del equipo,
Otros mensajes del display,
Manual de Instrucciones

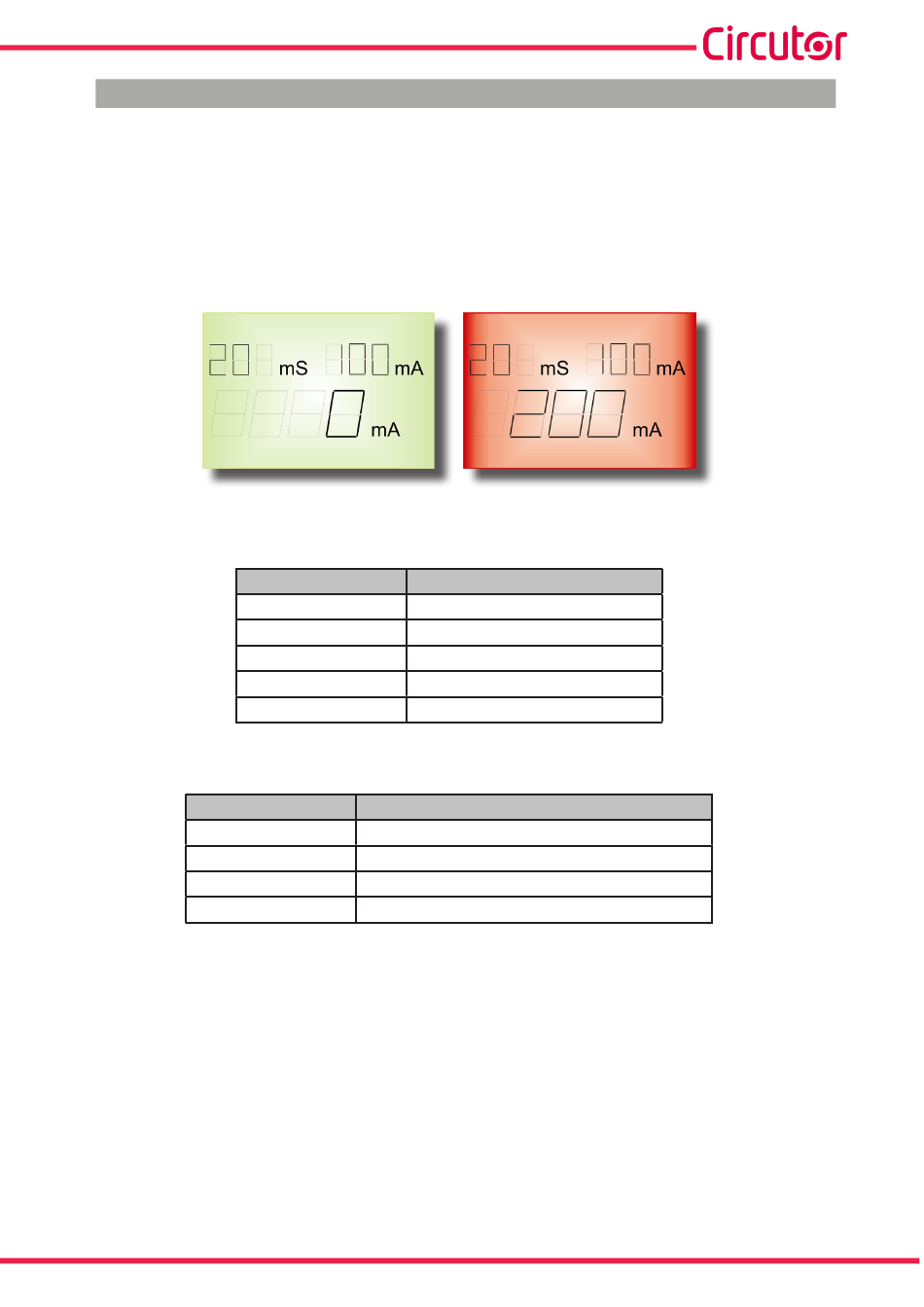

Figura 12: Display RGU-10B�
Tabla 6
Tabla 6: Mensajes del display por disparo del equipo
Mensaje
TESt
Test
EXT Señal remota ON/OFF
REM
Comunicaciones RS-485
DIF / Valor Diferencial
MAG Magnetotérmica
.
Tabla 7
Tabla 7: Otros mensajes del display�
Mensaje
SAVE Valida valores de configuración
EXIT
Sale del modo programación
ERRt
Mala conexión con el toroidal
OVR Lectura de corriente de fuga fuera de escala.
.
Causa de disparo
Descripción
19
