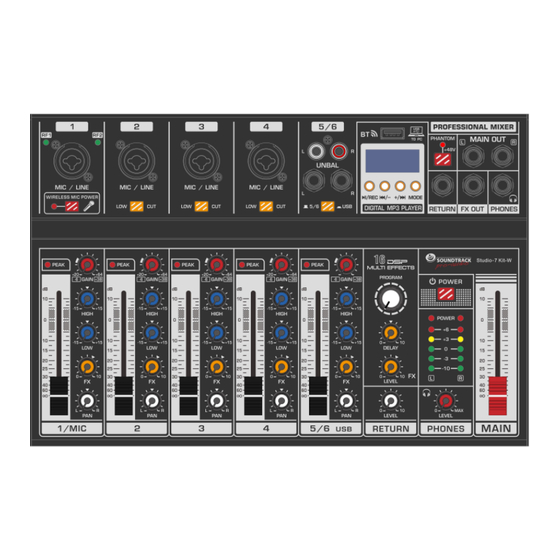

MEZCLADORA DE AUDIO DE 7 CANALES
CARACTERISTICAS
Mezcladora de 7 canales
BT incorporado
Reproductor MP3
Conexión de USB a PC
16 Efectos DSP
Jack 6.35 / RCA
-
Practico estuche
IMPORTADOR:
PARTES ELECTRÓNICAS, S.A. DE .CV.
SAN ANDRÉS ATOTO 149
COL. UNIDAD SAN ESTEBAN,
NAUCALPAN
EDO. DE MÉXICO 53550
Nos puede visitar en:
MANUAL DEL USUARIO
MODELO Studio-7Kit-W
Publicidad
Manuales relacionados para Soundtrack pro-audio Studio-7Kit-W
Resumen de contenidos para Soundtrack pro-audio Studio-7Kit-W
- Página 1 MANUAL DEL USUARIO MEZCLADORA DE AUDIO DE 7 CANALES MODELO Studio-7Kit-W CARACTERISTICAS Mezcladora de 7 canales BT incorporado Reproductor MP3 Conexión de USB a PC 16 Efectos DSP Jack 6.35 / RCA Practico estuche IMPORTADOR: PARTES ELECTRÓNICAS, S.A.
- Página 2 San Andrés Atoto 149 San Esteban, Naucalpan Edo. De México, 53550 Tel: 5576 4221 / 5576 4499 (Ext.111) 01 800 711 4032 servicio@soundtrackmexico.com Studio-7Kit-W Este Kit Incluye: 1 Mezcladora 2 Micrófonos inalámbricos 1 Audífono 1 cable para audífonos 1 Adaptador de corriente.
- Página 3 PARTES Y OPERACIÓN: Canal 1: Este canal sirve para trabajar con 2 micrófonos inalámbricos (incluidos). Véase sección “Operación de micrófonos inalámbricos”. 1.- Indicador RF1 & RF2: Trabajando con los micrófonos inalámbricos este indicador se iluminará al recibir señal RF del transmisor. 2.- Interruptor para Micrófonos Inalámbricos: Presione este botón para activar los micrófonos...
-
Página 4: Operación
OPERACIÓN MICRÓFONO INALÁMBRICOS UHF PARTES 1.- Pantalla 2.- Interruptor de encendido 3.- Botón Selector de frecuencias 4.- Compartimiento de baterías OPERACIÓN: 1. EN EL CANAL 1 DE LA MEZCLADORA: Presione este botón WIRELESS MIC POWER para activar los micrófonos inalámbricos. 2. - Página 5 12.- ENTRADAS TAPE / CD: Conecte a esta entrada conectores para señal de TAPE / CD. 13.- ENTRADA UNBAL: Ajuste a esta entrada conectores para señal en canal (estéreo). 14.- SELECTOR 5/6 USB: Oprima este selector para cambiar de "canal estéreo 5/6" "señal USB".
-
Página 6: Controles Principales
CONTROLES PRINCIPALES 1.- Control PROGRAM: Este control permite seleccionar entre los 16 tipos de efectos digitales, así mismo envía la misma señal a los canales estéreo derecho e izquierdo. 2.-INTERRUPTOR POWER: Oprima este interruptor para activar o desactivar la mezcladora 3.- LED INDICADOR DE ENCENDIDO: Este led se iluminará, para indicar que la mezcladora está... -
Página 7: Especificaciones Generales
3.- OPERACIÓN DE GRABACIÓN USB a. Presione la tecla "MODE" para seleccionar el estado REC. b. Presione el botón " / REC" para comenzar a grabar, la pantalla muestra el tiempo de grabación, presione nuevamente el botón " / REC" para pausar la grabación. c. - Página 8 Canales 6-CH MIC/LINE 4 (XLR+6.35 Jack) Estéreo 1 5-6) Canales de Entrada Puerto USB 2.0 Tipo A Salida MAIN L/R (Jack 6.35 ) Canales de Salida Salida Phones 1 (Jack 6.3) FX (OUT) Auxiliar Return (IN) HIGH: Gain/±15dB. Frecuencia:12KHz EQ/ 2-bandas Función de LOW: Gain/±15dB Frecuencia: 80Hz...
