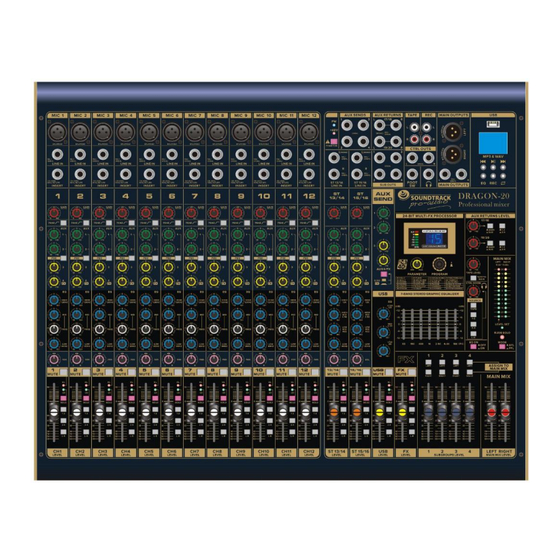

MEZCLADORA DE AUDIO MODELOS DRAGON-16 / DRAGON-20
IMPORTADOR:
PARTES ELECTRÓNICAS, S.A. DE .CV.
SAN ANDRÉS ATOTO 149
COL. UNIDAD SAN ESTEBAN,
NAUCALPAN
EDO. DE MÉXICO 53550
Nos puede visitar en:
MANUAL INSTRUCTIVO
Mezcladora de audio pasiva
16 / 20 canales
EQ de 3 bandas
Phantom +48V
Procesador de efectos digitales
DSP
Publicidad
Tabla de contenido
Manuales relacionados para Soundtrack pro-audio DRAGON-16
Resumen de contenidos para Soundtrack pro-audio DRAGON-16
- Página 1 MANUAL INSTRUCTIVO MEZCLADORA DE AUDIO MODELOS DRAGON-16 / DRAGON-20 Mezcladora de audio pasiva 16 / 20 canales EQ de 3 bandas Phantom +48V Procesador de efectos digitales IMPORTADOR: PARTES ELECTRÓNICAS, S.A. DE .CV. SAN ANDRÉS ATOTO 149 COL.
- Página 2 ANTES DE CONECTAR ESTA UNIDAD LEA CUIDADOSAMENTE ESTE INSTRUCTIVO INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIAS: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este equipo a la lluvia o a la humedad. El aparato no debe ser expuesto a líquidos que goteen o salpiquen. No deben colocarse sobre el aparato objetos llenos de líquidos tales como jarrones.
-
Página 3: Caracteristicas
CARACTERISTICAS 16 y 20 canales Rango de ganancia ultra ancho de 60dB Rango dinámico de 128.5 dB Manejo de entrada de línea de +22 dBu Respuesta de frecuencia extendida Distorsión por debajo de 0.0007% (20 Hz - 50 kHz) -Rechazo de RF mejorado, perfecto para aplicaciones de transmisión -Phantom power para micrófonos de condensador -Cada canal de micrófono tiene entradas de línea de alto margen con Control de operación + 4 / -10... - Página 4 Establecer los niveles No es necesario escuchar lo que estás haciendo para configurar los niveles óptimos. Pero si así lo desea: conecte los auriculares a el conector de salida de PHONE, luego gire la perilla de CR/PHONE sólo un poco. 1) Encienda la mezcladora presionando el botón POWER superior del interruptor de encendido.
- Página 5 Canal de entrada mono 1. Entrada de micrófono La entrada MIC acepta conectores de tipo XLR y está diseñada para adaptarse a una amplia gama señales BALANCEADAS BALANCEADAS. micrófonos profesionales dinámicos, de condensador o Ribbon son mejores porque son de BAJA IMPEDANCIA.
-
Página 6: Led Indicador -20 /Solo
7.- CONTROL PRE: Este controla auxiliares 1 y 2. Se utilizan para alimentar sus monitores de escenario. Vea el diagrama "Pre vs. Post" a el Aux 3 y 4 siempre están en modo POST 8. Ecualizador de 3 bandas: Con 3 posiciones: LOW /BAJOS: proporciona hasta 15dB de aumento e por debajo de 80 Hz. - Página 7 Canales de entrada estéreo 16. Entradas estéreo ½ (TRS): Utilice estas entradas para fuentes como teclados, cajas de ritmos, sintetizadores, cintas de audio o unidades de procesamiento. Las entradas están BALANCEADAS para un bajo nivel de ruido y de alta calidad de equipos profesionales, pero puede usar fuentes NO BALANCEADAS conectando los conectores como se muestra en la sección "Cableado"...
-
Página 8: Aux Send (Master)
Modo de tarjeta de audio: -Conecte la computadora con un cable de línea de datos. -Abra el reproductor de música de la computadora y reproduzca música. No importa en qué modo reciba la señal el módulo USB, finalmente se envía a la mezcladora través del procesamiento del puerto USB. - Página 9 22. Procesador Multi-FX de 24 bits Aquí puede encontrar una lista de todos los preajustes almacenados en el procesador multi-efectos. Este módulo de efectos incorporado produce efectos estándar de alto grado como reverb, chorus, flanger, delay y varios efectos combinados. La señal procesada por el efector se enviará...
- Página 10 29. Fuente: Con estos interruptores, puede elegir escuchar cualquier combinación de mezcla principal, subs 1-2, subs 3-4 y cinta. Las selecciones realizadas aquí envían señales estéreo a la sección de control room, los auriculares y la pantalla del medidor. Sin interruptores activados, no habrá señal en estas salidas y no habrá indicación del medidor, con excepción del interruptor solo.
-
Página 11: Interruptor Phantom
deslizar el control FADER hacia arriba mejorar la banda de frecuencia, deslizando hacia abajo debilita la banda de frecuencia en un rango de ± 12 dB. 38. EQ ON El interruptor EQ ON se usa para seleccionar y activar el ecualizador. 39. -
Página 12: Salidas Sub
45. Aux Sends: Estos conectores de entrada de 1/4 ”generalmente se conectan a las entradas de dispositivos de efectos paralelos o a las entradas de amplificadores de monitor de escenario. 46. Estéreo RETURN: Conecte aquí las salidas de dispositivos de efectos paralelos (o fuentes de audio adicionales). Mono: si tiene un dispositivo de efectos con una salida mono (en el cable), conéctelo a la entrada izquierda de un estéreo RETURN y deje la entrada derecha desconectada. -
Página 13: Especificaciones
ESPECIFICACIONES Modelo DRAGON-16 DRAGON-20 Ruido de entrad (EIN) +0, -3 dB, <10 Hz a> 100 kHz Entrada de micrófono 150 Ω - 1 28.5 dBu 20 Hz-20 kHz Relación de rechazo 1 kHz mejor que -70 Db Entrada de micrófono:...
