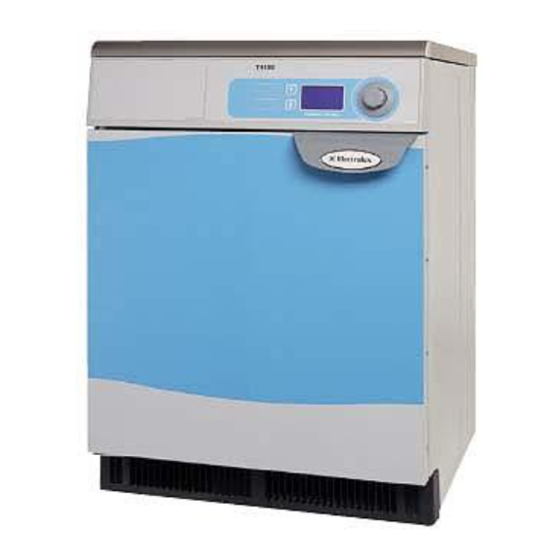

- Página 1 Bruksanvisning Torktumlare T4130, T4190 Typ N1130, N1190 Compass Control Bruksanvisning översatt från 487 05 41 31 487 05 41 37/SE 2010.06.15...
-
Página 3: Tabla De Contenido
Innehåll Innehåll Säkerhetsföreskrifter ..................5 Allmänt ......................7 Manöverpanel ..................7 Ratt ......................7 Display ..................... 8 Torkprogram ....................9 Torkfunktioner ..................... 10 Start ....................... 10 Stopp ..................... 10 Byte av torkprogram efter start .............. 10 Betjäning .....................11 Start med snabbvalsknappar ..............11 Start med ratten .................. -
Página 5: Säkerhetsföreskrifter
Säkerhetsföreskrifter Säkerhetsföreskrifter Torka inte otvättade kläder i maskinen Maskinen får inte användas om kemikalier har använts vid tvättningen. Barn får inte använda maskinen. Fyll inte på maskinen med vatten från slang. Låset på maskinens lucka får under inga omständigheter kopplas bort. Kläder som har fläckar av matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel måste tvättas i varmt vatten med extra mycket tvättmedel innan de torkas i maskinen. -
Página 7: Allmänt
Allmänt Allmänt Manöverpanel Manöverpanelen används för att välja torkprogram med tillhörande alternativ och för att starta och stoppa maskinen. På panelen finns en ratt och en display. Vissa maskiner är även utrustade med två snabbvalsknappar. Display Snabbvalsknappar Ratt Ratt Ratten används för att välja torkprogram och andra tillgängliga funktioner. -
Página 8: Display
Allmänt Display På displayen presenteras torkprogram och extrafunktioner. Upp- och nedpilarna på displayens högra sida visar att det finns fler alternativ i den aktuella menyn. Vrid på ratten för EXTRA TORRT att komma till nästa program. TORRT Obs! Om all text inte får plats på displayen visas den första delen en kort stund innan texten rullar åt sidan så... -
Página 9: Torkprogram
Allmänt Torkprogram Maskinen är programmerad med ett antal program som är anpassade för maskinens användningsområde. EXTRA TORRT Följande torkprogram kan vara tillgängliga: SKÅPTORRT Torkprogram EXTRA TORRT.* Torkprogram SKÅPTORRT.* Torkprogram STRYKTORRT 5% FUKT.* SKÅPTORRT STRYKTORRT 5% FUKT * Automatiskt program som styrs av restfuktighetskontroll (RMC) för den specificerade torrheten. -
Página 10: Torkfunktioner
Allmänt Torkfunktioner START EXTRA TORRT Vrid ratten till raden START. HÖG TEMP START Tryck in ratten för att starta det valda programmet. ÄNDRA TEMPERATUR STOPP Tryck in ratten för att stoppa programmet. Starta om torkprogrammet genom att trycka in ratten igen. Byte av torkprogram efter start Tryck in ratten för att stoppa programmet. -
Página 11: Betjäning
Betjäning Betjäning Start med snabbvalsknappar • Tryck på snabbvalsknappen för det önskade programmet. • Om maskinen har ett myntinkast, lägg då i rätt antal mynt eller poletter och tryck på knappen för att starta. • Om maskinen är ansluten till ett bokningssys- tem måste du boka maskinen i ett centralt sys- tem innan det går att starta den. -
Página 12: Start Med Ratten
Betjäning Start med ratten • Välj önskat torkprogram med ratten och be- kräfta genom att trycka in ratten. • Ändra torktemperaturen genom att vrida ratten EXTRA TORRT medurs. SKÅPTORRT • Tryck in ratten och välj önskad temperatur: HÖG (70 °C), MEDEL (60 °C) eller LÅG (50 °C). -
Página 13: Felmeddelanden
Felmeddelanden Felmeddelanden Ett fel i programmet eller i maskinen indikeras av ett felmeddelande som består av en felkod och en förklarande text. FELAKTIG Torkprogrammet och felkoden kan återställas PROGRAMMERING före omstart genom att ratten hålls intryckt i minst tio sekunder eller genom att stänga av strömmen till maskinen. -
Página 15: Underhåll
är fuktigare än önskat när programmet avslutas. Varje månad, T4130 (på kondensmaskin) Minst en gång i månaden ska kondensorn rengö- ras från ludd. Detta görs genom att spola vatten på... - Página 16 Underhåll Dagligen, T4190 • Kontrollera att trumman stoppar när luckan öppnas. • Kontrollera att maskinen inte startar förrän startknappen trycks in. Varje månad, T4190 På maskiner med restfuktighetsautomatik Trumma och skovlar skall torkas av/rengöras med citronsyra (acidum citri- cium). På tvätt-/sköljmedelsrester som sitter fast rekommenderas också en grov svamp. Bristande rengöring av filtren kan försämra den automatiska kontrollen av restfuktigheten i kläderna och leda till att de är fuktigare än önskat när pro- grammet avslutas. Kvartalsvis/Halvårsvis, T4190 • Kontrollera att friskluftsintaget på baksidan av maskinen inte är igentäppt med ludd eller blockerat på annat sätt. • Kontrollera att evakueringssystemet är tätt och att kanalerna inte är igen- täppta med ludd eller damm eller blockerade på...
- Página 17 A11 (2003) WN3..., N5... EN 61000-3-11 (2001) EXSM.X. EN 61000-6-2 (2005) WN3..., N4..., N5... EN 61000-6-3 (2007) N4... Försäkran om överensstämmelse EF-samsvarserklæring Electrolux Laundry Systems Sweden AB Electrolux Laundry Systems Sweden AB SE-341 80 Ljungby, Sverige SE-341 80 Ljungby, Sverige, försäkrar under eget ansvar att denna produkt, med typbeteckning och enl. ovan, är tillverkad i erklærer på eget ansvar at dette produktet, med typebetegnelse og produksjonsnummer som överensstämmelse med följande direktiv: angitt nedenfor, er produsert i samsvar med bestemmelsene i følgende direktiver:...
- Página 18 W4.H. W41100H W4.H. W4280X EXSM.X. W4350X EXSM.X. W4600X EXSM.X. C240 H1... C260 H1... C240R H1... C260R H1... C290R H1... T4130 N1130.. T4190 N1190.. N1190.. T4250 N2... T4350 N2... T4300S N3... T4290 N4... Ljungby 2010.08.16 T4530 N4... T4650 N4... T4900 N4...
- Página 19 Skrotning av maskin När maskinen inte längre skall användas måste den lämnas till en återvinningsstation för destruktion. Många detaljer i maskinen går att återanvända, men den innehåller även annat material som måste tas om hand på ett korrekt sätt. Lämna därför aldrig maskinen eller delar av maskinen i hushållsavfallet, eftersom det kan leda till hälsorisker eller skador på...
- Página 20 Electrolux Laundry Systems Sweden AB 341 80 Ljungby, Sweden www.electrolux.com/laundrysystems Share more of our thinking at www.electrolux.com...
