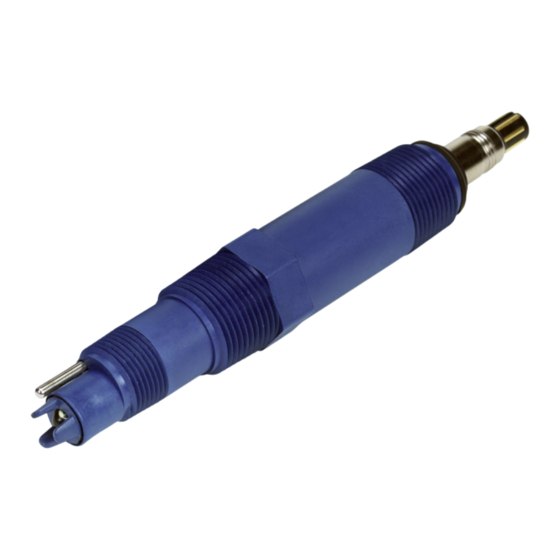

- Página 1 Guía de inicio rápido 00825-0109-3900, Rev AB Agosto 2021 ™ Rosemount 3900/3900VP Sensores de pH/ORP de uso general...
- Página 2 Instrucciones esenciales ¡Lea esta página antes de proceder! Emerson diseña, fabrica y prueba sus productos para poder cumplir con muchas normas nacionales e internacionales. Debido a que estos instrumentos son productos técnicos sofisticados, se deben instalar, utilizar y dar mantenimiento de manera adecuada para garantizar que sigan funcionando según sus especificaciones normales.
- Página 3 Agosto 2021 Guía de inicio rápido ADVERTENCIA Presión y temperatura Antes de quitar el sensor, verificar que la presión de proceso se redujo a 0 psig y la temperatura del proceso descendió a un nivel seguro. No insertar ni extraer sensores retráctiles cuando las presiones de proceso superen 64 psig (5,4 barg) para la opción 21 o 35 psig (3,4 barg) para la opción 25.
- Página 4 Guía de inicio rápido Agosto 2021 Declaración de conformidad...................... 32 Tabla de RoHS China........................34 Plano de instalación del sensor intrínsecamente seguro-FM............35 Emerson.com/Rosemount...
-
Página 5: Preparar El Electrodo
Guía de inicio rápido Instalación Almacenamiento 1. Emerson recomienda almacenar los electrodos en sus recipientes de envío originales hasta que se utilicen. 2. No almacenar a temperaturas inferiores a 14 °F (–10 °C). 3. Almacenar los electrodos con una tapa protectora que contenga la solución KCl (PN 9210342). - Página 6 Figura 1-1: Orientación del sensor Instalar el sensor dentro de los 80° de la posición vertical. Figura 1-2: Dimensiones del sensor Rosemount 3900/3900VP A. Compensación de la temperatura de la conexión a tierra de la solución B. Unión de referencia C.
- Página 7 Agosto 2021 Guía de inicio rápido Figura 1-3: Montaje Se muestra un caudal recto. A. Buje reductor de 1½ in x 1 in B. Pieza en T de tubo de 1½ in PN 2002011 Nota Instalar el sensor al menos diez grados por encima de la línea horizontal. Tabla 1-1: Clasificaciones de presión/temperatura de la pieza en T de tubería horizontal (PN 2002011) psig (barg)
- Página 8 Presión máx.: 90 pisg (6,2 barg) Tasa de caudal: de 2 a 5 gph (de 7,6 a 18,9 LPH) 24091-00: Adaptador de NPT de 1 in Conexión roscada del sensor 24091-02: Adaptador de NPT de ¾ in Emerson.com/Rosemount...
- Página 9 Agosto 2021 Guía de inicio rápido Figura 1-5: Limpiador de rociado por inyección A. Solución de limpieza por parte de terceros B. Válvula solenoide o válvula manual (proporcionada por terceros) C. Tubería resistente a la corrosión (suministrada por terceros) D. Acople de compresión de polipropileno de ¼ in (6,4 mm) E.
- Página 10 También se puede utilizar el limpiador de rociador a chorro con el conjunto de montaje del pasamanos (PN 11275-01, no se muestra) o montarlo a través del conducto como se muestra en la Figura 1-6. Figura 1-6: Limpiador de rociador a chorro con sensor de pH Emerson.com/Rosemount...
- Página 11 Agosto 2021 Guía de inicio rápido Figura 1-7: Panel de caudal bajo: 00390-7101-0001 Guía de inicio rápido...
- Página 12 Cableado Para obtener información adicional sobre el cableado de este producto, incluidas las combinaciones de sensores que no se muestran aquí, consultar Liquid Transmitter Wiring Diagrams (Diagramas del cableado del transmisor líquidos). Emerson.com/Rosemount...
- Página 13 Agosto 2021 Guía de inicio rápido Figura 1-8: Rosemount 3900/3900VP con preamplificador al cableado del transmisor Rosemount 56/1056/1057/1066 Tabla 1-3: Rosemount 3900/3900VP con preamplificador al cableado del transmisor Rosemount 56/1056/1057/1066 Función del cable Color del cable Se conecta a Puesta a tierra Verde Conexión a tierra...
- Página 14 Guía de inicio rápido Agosto 2021 Figura 1-9: Rosemount 3900/3900VP con preamplificador al transmisor Rosemount 56/1056/1057/1066, caja de conexiones sin cableado de preamplificador (PN 23550-00) Tabla 1-4: Rosemount 3900/3900VP con preamplificador al transmisor Rosemount 56/1056/1057/1066, caja de conexiones sin cableado de...
- Página 15 Agosto 2021 Guía de inicio rápido Figura 1-10: Rosemount 3900/3900VP sin preamplificador al cableado del transmisor Rosemount 56/1056/1057/1066 Tabla 1-5: Rosemount 3900/3900VP sin preamplificador al cableado del transmisor Rosemount 56/1056/1057/1066 Función del cable Color del cable Se conecta a Drenaje interno Sin conexión...
- Página 16 Guía de inicio rápido Agosto 2021 Figura 1-11: Rosemount 3900/3900VP sin preamplificador al transmisor Rosemount 56/1056/1057/1066, caja de conexiones con cableado de preamplificador (PN 23555-00) Tabla 1-6: Rosemount 3900/3900VP sin preamplificador al transmisor Rosemount 56/1056/1057/1066, caja de conexiones sin cableado de...
- Página 17 Agosto 2021 Guía de inicio rápido Tabla 1-6: Rosemount 3900/3900VP sin preamplificador al transmisor Rose- mount 56/1056/1057/1066, caja de conexiones sin cableado de preamplificador (PN 23555-00) (continuación) Color del cable (sen- Número de terminal Color del cable (caja Función del cable...
- Página 18 Guía de inicio rápido Agosto 2021 Tabla 1-7: Rosemount 3900/3900VP con preamplificador al cableado del transmi- sor Rosemount 5081 (continuación) Color del cable Función del cable Número de bloque de termi- nales Naranja Entrada de mV/pH Blanco/gris -5 VCC Drenaje interno...
- Página 19 Agosto 2021 Guía de inicio rápido Tabla 1-8: Rosemount 3900/3900VP con preamplificador al transmisor Rose- mount 5081, caja de conexiones sin cableado de preamplificador (PN 23550-00) (continuación) Color del cable (sen- Número de terminal Color del cable (caja Función del cable...
- Página 20 Guía de inicio rápido Agosto 2021 Tabla 1-9: Rosemount 3900/3900VP sin preamplificador al cableado del transmi- sor Rosemount 5081 (continuación) Color del cable Función del cable Número de bloque de termi- nales Blanco/rojo Detección del RTD Rojo Entrada del RTD...
- Página 21 Agosto 2021 Guía de inicio rápido Tabla 1-10: Rosemount 3900/3900VP sin preamplificador al transmisor Rosemount 5081, caja de conexiones con cableado de preamplificador (PN 23555-00) Color del cable (sen- Número de terminal Color del cable (caja Función del cable sor a caja de cone-...
-
Página 22: Calibración Y Mantenimiento
Para garantizar lecturas precisas, Emerson recomienda sustituir el electrodo cuando el valor de pendiente esté por debajo de 47 a 49 mV/pH. -
Página 23: Mantenimiento De Los Electrodos De Ph
Agosto 2021 Guía de inicio rápido Mantenimiento de los electrodos de pH Los electrodos deben responder rápidamente. La lentitud, las desviaciones y las lecturas erráticas son indicadores de que los electrodos pueden necesitar una limpieza o remplazo. 1. Para eliminar las acumulaciones de aceite, limpiar los electrodos con un detergente suave no abrasivo. -
Página 24: Mantenimiento De Los Sensores De Potencial De Reducción De Oxidación (Orp)
2. Para eliminar los depósitos de sarro, debe sumergir los electrodos de uno a cinco minutos en una solución de ácido clorhídrico al 5 %. 3. Pulir los electrodos de ORP (metálicos) con bicarbonato de sodio humedecido. Emerson.com/Rosemount... -
Página 25: Certificaciones Del Producto De Los Sensores Rosemount Ph/Orp
Se puede encontrar una copia de la Declaración de Conformidad de la Unión Europea (UE) al final de la guía de inicio rápido. En Emerson.com/Rosemount se puede encontrar la revisión más reciente de la Declaración de conformidad de la UE. - Página 26 Modelo 389-a-b-c-d-e. Sensor de pH/ORP d. Modelo 389VP-a-b-c. Sensor de pH/ORP e. Modelo 396-a-b-c. Sensor de pH de inmersión/inserción f. Modelo 396VP-a-b. Sensor de pH de inmersión/inserción g. Modelo 396P-a-b-c-d-e. Sensor de inmersión/inserción de pH/ORP h. Modelo 396PVP-a-b-c-d. Sensor inmersión/inserción de pH/ORP Emerson.com/Rosemount...
- Página 27 Agosto 2021 Guía de inicio rápido i. Modelo 396R-a-b-c-d-e. Sensor de retracción/inmersión/ inserción de pH/ORP j. Modelo 396RVP-a-b-c-d. Sensor de retracción/inmersión/ inserción de pH/ORP k. Modelo 397-a-b-c-d-e. Sensor de pH l. Modelo 398-a-b-c-d-e. Sensor de pH/ORP m. Modelo 398VP-a-b-c. Sensor de pH/ORP n.
-
Página 28: Seguridad Intrínseca Csa
Clase I, división 1, grupos ABCD; clase II, división 1, grupos EFG; clase III; clase I, división 2, grupos ABCD; clasificación de la tem- peratura ambiente –20 °C a +60 °C; Ex ia IIC; T6: clase I, zona 0, Aex ia IIC; T6 Aparato del sensor: Emerson.com/Rosemount... -
Página 29: Seguridad Intrínseca Atex
Agosto 2021 Guía de inicio rápido Clase I, división 1, grupos ABCD; clase II, división 1, grupos EFG; clase III; clase I, división 2, grupos ABCD; Ex ia IIC; T6; clasificación de la temperatura ambiente –20 °C a +60 °C: (aparato sencillo) Europa 3.6.1 Seguridad intrínseca ATEX... - Página 30 500 V r.m.s. a tierra. Esto se debe tener en cuenta en la instalación. China 3.8.1 Seguridad intrínseca según Nepsi Certificado GYB19.1035X Normas GB 3836.1-2010, GB 3836.4-2010, GB 3836.20-2010 Marcas Ex ia II C T4 Ga (–20 °C a +60 °C) Emerson.com/Rosemount...
-
Página 31: Regulaciones Técnicas De La Unión Aduanera (Eac)
Agosto 2021 Guía de inicio rápido Condiciones específicas para un uso seguro (X): 1. Se prohíbe estrictamente frotar las piezas del armazón plástico del producto para evitar el riesgo de ignición estática. 2. Cuando el armazón del producto contiene metales ligeros, debe evitarse en un entorno de zona 0. -
Página 32: Declaración De Conformidad
Guía de inicio rápido Agosto 2021 Declaración de conformidad Emerson.com/Rosemount... - Página 33 Agosto 2021 Guía de inicio rápido Guía de inicio rápido...
-
Página 34: Tabla De Rohs China
Guía de inicio rápido Agosto 2021 Tabla de RoHS China Emerson.com/Rosemount... -
Página 35: Plano De Instalación Del Sensor Intrínsecamente Seguro-Fm
Agosto 2021 Guía de inicio rápido Plano de instalación del sensor intrínsecamente seguro-FM Guía de inicio rápido... - Página 36 2021 Emerson. Todos los derechos reservados. El documento de Términos y condiciones de venta de Emerson está disponible a pedido. El logotipo de Emerson es una marca comercial y de servicio de Emerson Electric Co. Rosemount es una marca que pertenece a una de las familias de compañías de Emerson.
