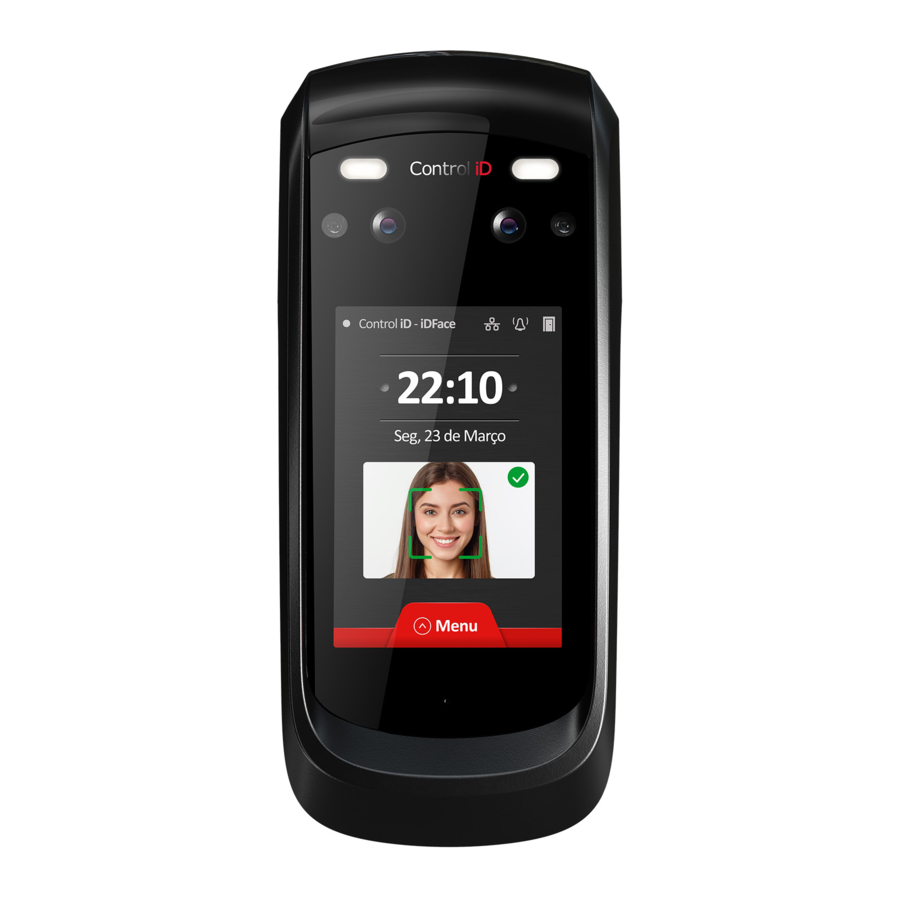

iDFace - Guia Rápida
Gracias por adquirir el Controlador de acceso con
reconocimiento facial iDFace!
Para informaciones detalladas sobre la utilización de
su nuevo iDFace consulte:
www.controlid.com.br/userguide/idface.pdf
Material Necesário
Para la instalación de su iDFace son necesarios los
siguientes itens: agujeriadora, tarugos/casquillos con
sus respectivos tornillos, destornillador, fuente de
12V como mínimo de 1A y una cerradura electrónica.
Instalación
Para el correcto funcionamiento de su iDFace deben
ser tomados los siguientes cuidados:
Instalación en un lugar sin exposición solar directa.
El factor iluminación debe ser tomado en cuenta
para la mejor calidad de captura de imagen.
Evitar objetos metálicos próximos a la parte
trasera del equipo para no perjudicar el alcance
del lector de la tarjeta de proximidad. Si esto no
fuera posible, utilizar separadores aislantes.
Antes de fijar el dispositivo, asegúrese de que
todos los cables de conexión se pasaron
correctamente al equipo.
Fijar la parte inferior del soporte de pared del
iDFace a 1,4m del suelo.
0,5 - 1,5m
La instalación del equipo es simple y debe seguir el
siguiente diagrama.
Relé, sensor de puerta y botonera
Fuente
Alimentación
para iDFace y
botonera
Entrada y salida Wiegand
1.
Para mayor seguridad en la instalación, coloque el
módulo de accionamiento externo (MAE) en una
región segura (parte interna de la instalación).
2.
Use el gabarito en el verso de esta guía para poder
realizar los tres agujeros para fijar el iDFace y
coloque los tarugos/casquillos.
3.
Conecte el MAE a una fuente de +12V y una
cerradura siendo controlada por medio de cables.
Pase un cable de 4 conductores que interlingue la
4.
MAE con el iDFace. Para distancias mayores a 5m,
utilice un cable del tipo trenzado.
Recuerde utilizar el mismo par para los señales A y B
La alimentación del iDFace será suministrada por
la MAE, a través del cable de 4 conductores.
5.
Interligar el látigo de conexión providenciado con
el iDFace al cable de 4 conductores del ítem
anterior.
Retirar el soporte de pared del iDFace.
6.
Atornillar el soporte a la pared en los
7.
tarugos/casquillos.
8.
Retirar la tapa de sello en la parte trasera y
conectar el iDFace al cabo de 4 conductores.
9.
Reposicióne y fije la tapa de goma de sello. La tapa
y la goma de sello son esenciales para garantizar el
grado
de
posicionarlas y fijarlas adecuadamente en la parte
trasera del producto.
La tapa y la goma de sello son esenciales para
garantizar el grado de protección IP65. Asegúrese de
posicionarlas y fijarlas adecuadamente en la parte
trasera del producto.
10.
Coloque el iDFace en su soporte de pared y fijelo
mediante los tornillos suministrados junto con los
cables de conexión.
Descripción de los Pinos de Conexión
En nuestro iDFace existe una entrada de conexión en
la parte trasera del equipo además de la entrada de
conexión de red (Ethernet).
0,4 - 0,8m
En el módulo de accionamiento externo (MAE)
existen otros conectores que serán usados para la
conexión de cerraduras, botoneras, sensores y
lectores conforme será explicado a continuación.
iDFace - Conector de 4 pinos (Alimentación + Datos)
Negro
GND
B
Azul / Br
A
Azul
+12V
Rojo
MAE - Conexión de 2 pinos (Alimentación)
GND
Negro
+12V
Rojo
La conexion de una fuente de +12V como mínimo
de
1A
es
funcionamiento del equipo.
MAE - Conector de 4 pinos (Conexión del iDFace)
Negro
GND
Azul / Br
B
A
Azul
+12V
Rojo
Guia Rápida - iDFace - Versão 1.1 - Control iD 2021
protección
IP65.
Asegúrese
de
Tierra de fuente
Comunicación B
Comunicación A
Alimentación +12v
Tierra de la fuente
Alimentación +12V
fundamental
para
el
correcto
Tierra de fuente
Comunicación B
Comunicación A
Salida +12v
MAE - Conexión de 5 pinos (Wiegand In/Out)
Amarillo/Br
Salida Wiegand - DATA 0
WOUT0
Salida Wiegand - DATA 1
Amarillo
WOUT1
Tierra (Comun)
GND
Negro
WIN0
Verde/Br
Entrada Wiegand - DATA 0
WIN1
Entrada Wiegand - DATA 1
Verde
Lectoras de tarjeta externas deben ser
conectadas a entradas WIN0 y WIN1 del tipo
Wiegand.
Caso haya una placa controladora, podemos
conectar las salidas Wiegand WOUT0 y WOUT1 para
que el id del usuario identificado en el iDFace sea
transferido a la controladora.
MAE - Conexión de 6 pinos (Controlador de
puerta/ Relé)
Púrpura
Entrada para sensor de puerta
DS
Negro
Tierra (Comun)
GND
BT
Amarillo
Entrada para Botonera
NC
Verde
Contacto normalmente cerrado
COM
Naranja
Contacto comun
NO
Azul
Contacto normalmente abierto
Las entradas de botoneras y sensor de puerta
son configurables como NO y NC y deben ser
conectadas a contactos secos (chaves, relés etc)
entre GND y el respectivo pino.
Configuración de su iDFace
La configuración de todos los parámetros de su
nuevo iDFace puede ser realizada a través del
display LCD (interfaz gráfica-GUI) y o a través de un
navegador de internet padrón (desde que el iDFace
esté conectado a una red Ethernet y tenga esta
interface) Para configurar, por ejemplo la dirección
de un IP, máscara de subred el gateway por medio
de la pantalla sensible al tacto, siga los pasos:
Menú Configuraciones Red
Actualice las informaciones como desee y conecte
el equipo a la red.
Interfaz Web de Configuración
Inicialmente, conecte el equipo directamente a una
PC por medio de un cable de Red (cross o punto a
punto).
Enseguida, configure un IP fijo en su
máquina en la red 192.168.0.XXX (donde xxx es
diferente de 129 para que no haya conflicto de IP)
con máscara 255.255.255.0.
Para acceder a la pantalla de configuración del
equipo, abra el navegador y digite la URL:
http://192.168.0.129
La pantalla de login aparecerá. Por padron las
credenciais de acceso son:
Nombre de usuario: Admin
Contraseña: adm
Por medio de la interfaz web es posible alterar el
IP del equipo. Caso altere este parámetro, recuerde
anotar el nuevo valor para poder conectar
nuevamente el producto.
Registro de Identificación de Usuario
El correcto funcionamiento del sistema de
reconocimiento
facial
está
relacionado a la calidad de imagen capturada por el
iDFace durante la etapa de registro. Así durante
este proceso, certifiquese de que el rostro esté
alineado con la cámara manteniendo la distancia de
50cm. Evite expresiones faciales atípicas y objetos
directamente
