3.3 Комплект поставки
i
Объем поставки зависит от заказанного варианта
изделия и специальных принадлежностей. Возмож-
ны несоответствия со следующим списком.
Наименование
Прибор для контроля системы KTS 515
USB-адаптер Bluetooth
Диагностический провод OBD 1,5 м
Соединительный USB-провод 3 м
Блок питания
Пакет программного обеспечения
Кейс
Держатель
с винтом для листового металла (2 шт.)
и винтом со сфероцилиндрической го-
ловкой (3 шт.)
Описание изделия
3.4 Прибор для контроля системы
3.4.1 Диагностическая планка

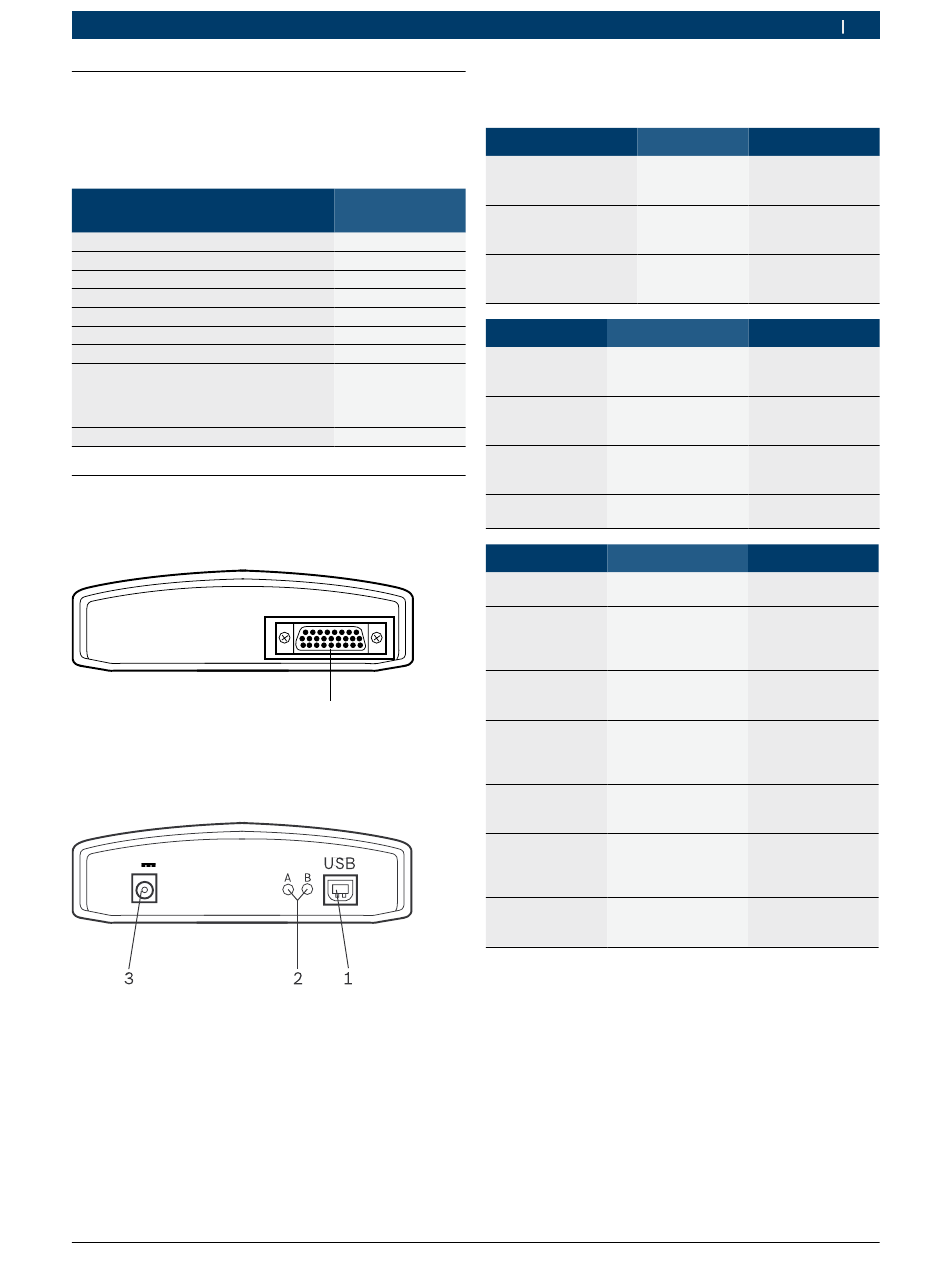

Pис. 1: Диагностическая планка
1 Подключение диагностического провода OBD (DIAG)
3.4.2 Соединительная панель
15V
Pис. 2: Соединительная панель
1 Разъем блока питания
2 Светодиод A и светодиод B (см. гл. 3.4.3)
3 Разъем USB
Robert Bosch GmbH
3.4.3
Номенклатурный
номер
–
–
1 684 465 555
1 684 465 562
1 687 023 693
1 687 005 086
1 685 438 648
–
1 689 989 232
DIAG
459802_12-Ko
1
459908_01_We
*)
3.4.4
Сменная вставка (рис. 3, поз. 4) содержит все извест-
ные на данный момент возможности для подключения
к интерфейсам автомобильной диагностики. Для на-
стройки будущих дополнений для диагностических про-
токолов сменную вставку можно быстро заменить без
использования инструмента.
i
Описание прибора | KTS 515 | 175
Индикация состояния через светодиод A и
светодиод B
Состояние Светодиод A
KTS 515 готов к экс- Выкл.
плуатации
Обмен данными с бло- Мигает зеленым
ком управления светом
(нерегулярно)
Обновление встроен- Выкл.
ного ПО
во время эксплуатации
Светодиод A Назначение
Выкл. Обмен данными с
блоком управления
не выполняется
Мигает зеленым Обмен данными с
светом блоком управления
(нерегулярно)
Горит зеленым Ошибка аппаратного
светом обеспечения/
встроенного ПО
Горит красным Электропитание
светом > 35 V
Светодиод B Назначение
Выкл. Электропитание от-
сутствует
Мигает зеленым KTS 515 готов к экс-
светом плуатации
(1-секундный
такт)
Горит зеленым Ошибка аппаратного
светом обеспечения/
встроенного ПО
Мигает желтым Перенапряжение
светом на диагностическом
(1-секундный проводе
такт)
Горит желтым Ошибка аппаратного
светом обеспечения/
встроенного ПО
Мигает красным Обновление встро-
светом енного ПО
(нерегулярно) во время эксплуа-
тации
Горит красным Ошибка обновления
светом встроенного ПО
Отключить соединение USB и электропитание, затем снова
подключить. Если ошибка не устраняется, обратиться в сер-
висную службу.
Сменная вставка (IBOX 01)
Модули KTS работают только с подключенной смен-
ной вставкой.
ru
Светодиод B
Мигает зеленым
светом
(1-секундный такт)
Мигает зеленым
светом
(1-секундный такт)
Мигает красным
светом
(нерегулярно)
Мера
Проверить соеди-
нение с блоком
управления
Нет
*)
Проверить напряже-
ние в автомобиле
Мера
Проверить элек-
тропитание
Нет
*)
*)
*)
Нет
Повторить обнов-
ление встроенно-
го ПО
|
