1-3. TECHNICKÉ ÚDAJE
Napájanie *1
Model
Menovité napätie
MFZ-KT25VG
MFZ-KT35VG
230 V
MFZ-KT50VG
MFZ-KT60VG
*1 Pripojte k vypínaču, ktorý má v otvorenom stave medzeru
aspoň 3 mm na prerušenie fáz napájacieho zdroja. (Keď
je vypínač vypnutý, musia byť prerušené všetky fázy.)
*2 Použite vodiče v súlade s dizajnom 60245 IEC 57.
*3 Nikdy nepoužívajte potrubia s menšou ako stanove-
nou hrúbkou. Ich tlaková odolnosť nie je dostatočná.

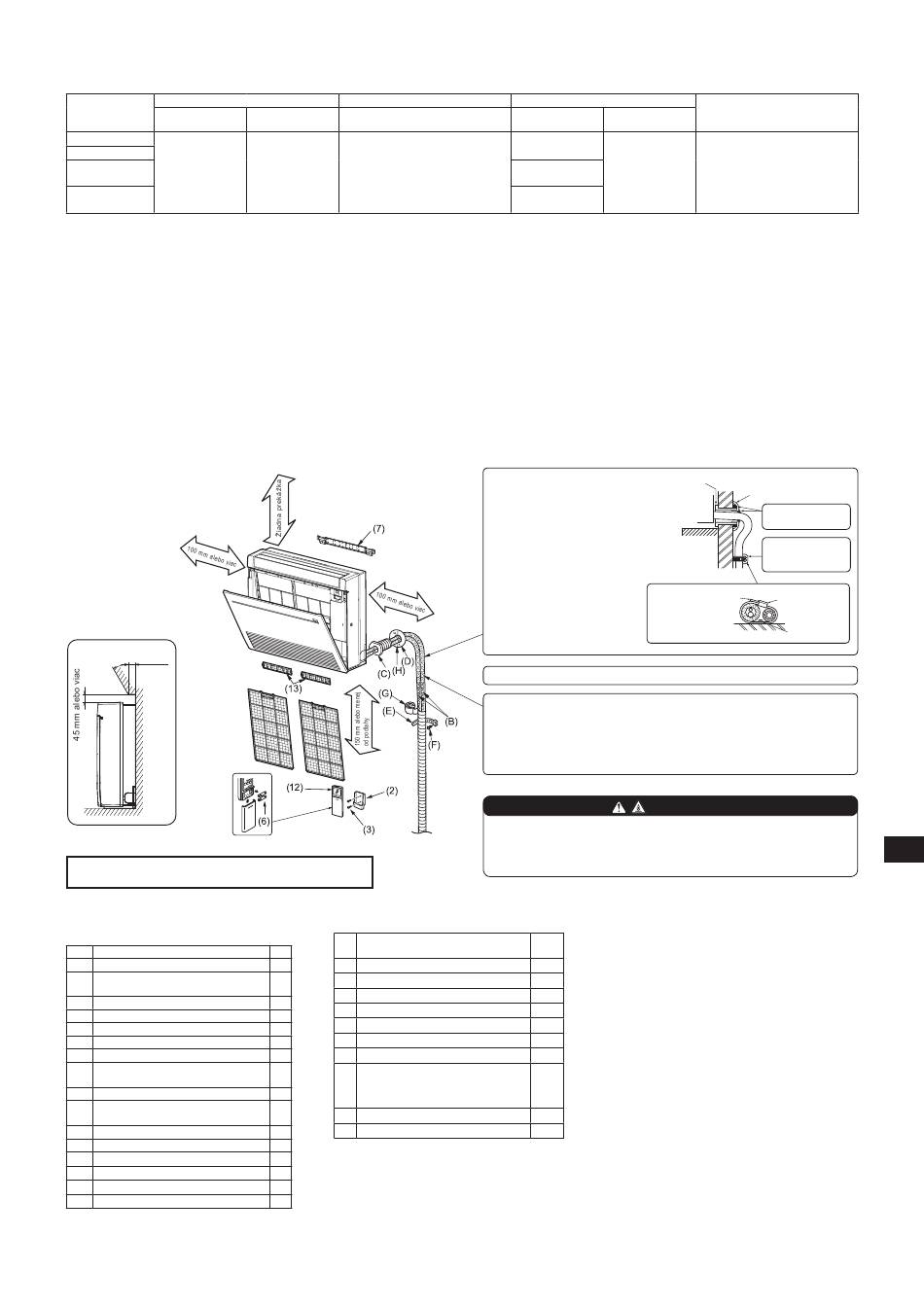

1-4. DIAGRAM INŠTALÁCIE
Ak inštalujete exteriérové jednotky, postupujte podľa návodu na inštaláciu exteriérových jednotiek.
Tabuľka so špecifikáciami potrubia neobsahuje informáciu o minimálnej dĺžke rozvodov.
Vnútorné jednotky, ku ktorým je pripojené potrubie kratšie než 3 m, môžu počas normálnej prevádzky vo
veľmi tichom prostredí vydávať prerušovaný hluk.
Pri inštalácii a výbere umiestnenia vnútornej jednotky v klimatizovanom priestore by ste mali zobrať na
vedomie túto dôležitú informáciu.
Prekážky nad jednotkou
Prekážku možno
nainštalovať do na-
sledujúcej oblasti.
Max.
40 mm
Max. 30°
Jednotky by mal inštalovať certifikovaný zhotoviteľ v súlade s
požiadavkami miestnych zákonov.
PRÍSLUŠENSTVO
Pred inštaláciou skontrolujte nasledovné
súčasti.
(1) Odtoková hadica*
(2) Držiak diaľkového ovládača
Upevňovacia skrutka na (2)
(3)
3,5 × 16 mm (čierna)
(4) Kryt potrubí
(5) Sťahovacia páska
(6) Batéria (AAA) pre (12)
(7) Montážna konzola interiérovej jednotky
(8) Upevňovacia skrutka na (7) 4 × 25 mm
Skrutka do dreva na upevnenie interié-
(9)
rovej jednotky
(10) Podložka pre (9)
Plstená páska (na vedenie potrubia
(11)
vľavo alebo vľavo vzadu)
(12) Bezdrôtový diaľkový ovládač
(13) Filter na čistenie vzduchu
(14) Spojovacie potrubie (len KT60)
(15) Kryt pre spojovacie potrubie (len KT60)
(16) Štítok ističa
(17) Oznámenie o ističi
* Poznámka:
Odtoková hadica je pripojená k jednotke.
Technické údaje vodičov *2
Prepojovací vodič interiérovej a exte-
Frekvencia
riérovej jednotky
50 Hz 4-žilový 2,0 mm
*4 Použite medené rúrky alebo súvislé liate medené
potrubie.
*5 Pri ohýbaní potrubia dávajte pozor, aby ste ho ne-
pomliaždili alebo nepokrčili.
*6 Polomer ohybu chladivového potrubia musí byť
najmenej 100 mm.
*7 Izolačný materiál: Tepelne odolný penový plast
s mernou hmotnosťou 0,045
SÚČASTI, KTORÉ SI POTREBUJETE ZA-
BEZPEČIŤ
Prepojovací vodič interiérovej a exte-
(A)
riérovej jednotky*
1
1 (B) Predlžovacie potrubie
(C) Stenová priechodka
2
(D) Stenový kryt
1
(E) Upevňovací pásik na potrubia
2
(F) Upevňovacia skrutka na (E) 4 × 20 mm 2 až 5
2
(G) Potrubná páska
1
(H) Tmel
5
Odtoková hadica
4
(alebo mäkká PVC hadica s vnútorným
(J)
priemerom 15 mm, prípadne tvrdá
4
PVC hadica VP16)
1
(K) Chladiaci olej
(L) Napájací kábel*
1
2
* Poznámka:
1
Umiestnite prepojovací vodič interiérovej a exterié-
1
rovej jednotky (A) a napájací kábel (L) aspoň 1 m od
kábla TV antény.
1
1
Veľkosť potrubia (hrúbka *3, *4, *5, *6)
Plyn Kvapalina
ø9,52 mm
(0,8 mm)
ø6,35 mm
ø12,7 mm
2
(0,8 mm)
(0,8 mm)
ø15,88 mm
(0,8 mm)
*8 Dbajte na dodržanie stanovenej hrúbky izolácie.
Nadmerná hrúbka môže mať za následok nesprávnu
inštaláciu interiérovej jednotky, nedostatočná hrúbka
môže spôsobiť kvapkanie kondenzátu.
Nezabudnite použiť stenovú
priechodku (C), aby nedošlo
ku kontaktu medzi prepojo-
vacím vodičom interiérovej
a exteriérovej jednotky (A)
a kovovými časťami steny
a tiež ako ochranu pred hlo-
davcami, ak je stena dutá.
Po skúške tesnosti pevne obaľte izolačným materiálom tak, aby neostala žiadna medzera.
Ak sa potrubie pripevňuje k stene, ktorá obsahuje kovy (cínovanie) alebo kovové
pletivo, medzi stenu a potrubie vložte kus chemicky ošetreného dreva hrubý
aspoň 20 mm alebo 7 až 8 ráz oviňte potrubie izolačnou vinylovou páskou.
Ak chcete pri výmene starej klimatizácie použiť existujúce potrubie, pred jej
odstránením spustite na 30 minút CHLADENIE a odčerpajte. Prerobte pertlo-
vaný spoj podľa rozmerov potrebných pre nové chladivo.
Aby nevzniklo riziko požiaru, chladivové potrubie zapustite alebo
obaľte ochrannou vrstvou.
V prípade vonkajšieho poškodenia chladivového potrubia môže dôjsť
k požiaru.
1
1
1
1
2 až 5
1
1
1 ale-
bo 2
1
1
Hrúbka izolácie *7, *8
14 mm
Stenová
priechodka (C)
Stenový kryt (D)
Interiérová
Otvor v stene utes-
jednotka
nite tmelom (H).
Pripevnite potrubie
k stene upevňovacím
pásikom na potrubia (E).
Upevňovací
Nadbytočnú
pásik na
dĺžku odrežte.
potrubia (E)
Upevňovacia
skrutka (F)
VÝSTRAHA
