6.2.2 Versión "para exteriores": conexión de la fuente de
alimentación y el sistema de calefacción de la manguera
El cable de alimentación no está incluido en el alcance del suministro y corre a cargo del
cliente.
1. Haga pasar el cable de alimentación y los dos cables de los sistemas de calefacción de
mangueras desde abajo, por el prensaestopas del panel posterior interno del equipo y
hacia arriba, para introducirlo en el compartimento del sistema electrónico
(→  28).
2.
6 x Ph2
Afloje los 6 tornillos de la tapa del compartimento de la electrónica con un
destornillador Phillips y abra la tapa hacia delante.
3. Conecte el cable.

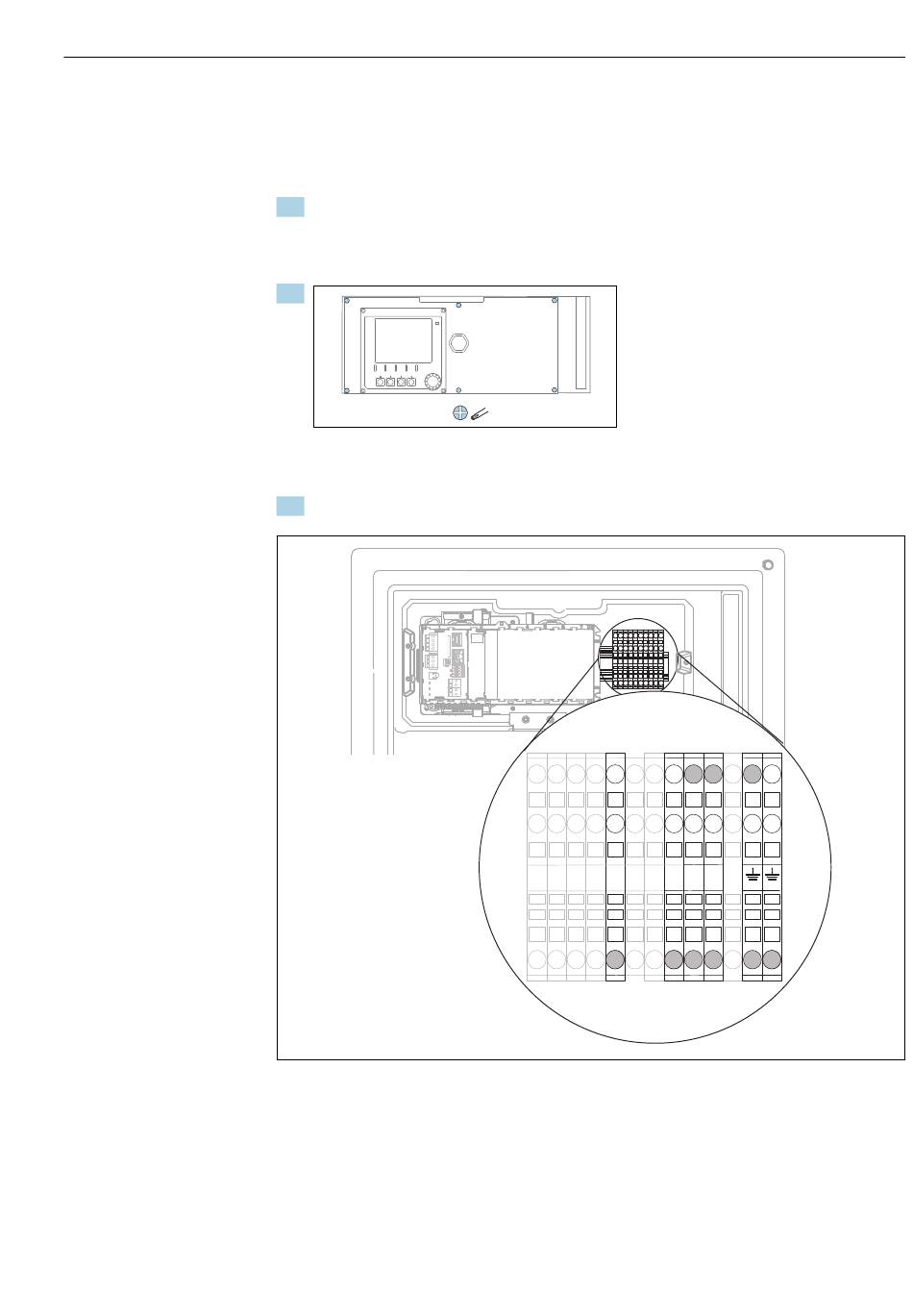

 22 Asignación de terminales de la versión "para exteriores"
1 Bornes de conexión para la fuente de alimentación
2 Terminales para el sistema de calefacción de la manguera (2x)
Conexión eléctrica
2 2 2
N N S S
L L N
o i
+ + - - -
1 1 2 2 2 1
A0044094
