Conexión De La Manguera De Entrada De Muestras - Endress+Hauser CA80TP Manual De Instrucciones

Liquiline System CA80TP
Endress+Hauser
DM
P
W

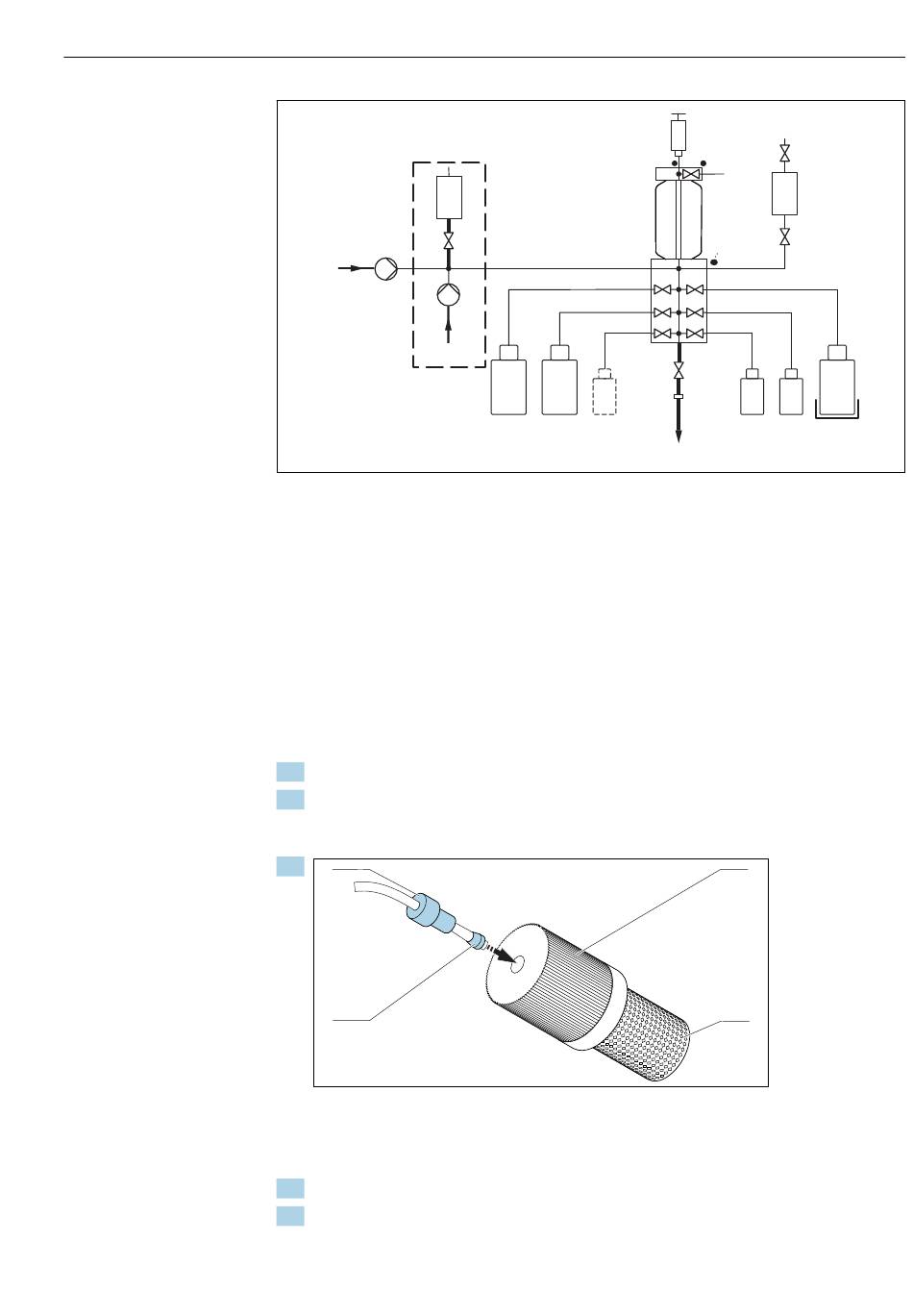

 53 Liquiline System CA80TP
P Muestra
DM Módulo de disolución (opcional)
W Agua para módulo de disolución opcional
RB Reactivo RB
RN Reactivo RN
DU Unidad de dosificación
1 Dispensador
2 Refrigeración (opcional)
1) No necesaria desde el punto de vista funcional; solo si la requiere la ley (China)
9.1.3 Conexión de la manguera de entrada de muestras
1. Asegure un suministro de muestras constante y suficiente en el lugar de instalación.
2. Conecte la manguera de admisión suministrada a la bomba peristáltica ("muestra", →
diagrama de conexión de mangueras) y hágala pasar a través del prensaestopas para
mangueras del analizador hacia el exterior.
3.
1
4
 54 Montaje del filtro de succión (suministrado) en la manguera de muestras
Coloque el prensaestopas (1) y el cono (4) en la manguera en el sentido indicado y
enrósquelos en el adaptador (2) del filtro de succión (3) junto con la manguera.
4. Inserte el filtro de succión en la unidad de muestreo.
5. Asegúrese de que se suministren únicamente muestras que que sean acuosas y estén
homogeneizadas, ya que de lo contrario existe riesgo de bloqueo.
RB RN
REF
D
C
S1
E
R
RK
REF
Puesta en marcha
E
1
DU
R
RK
C S1
2
D
Salida
Producto de limpieza
Estándar 1
Aireación
Reactor de presión
Reactivo RK
Muestra de referencia (opcional)
2
3
A0041479
1)
49
