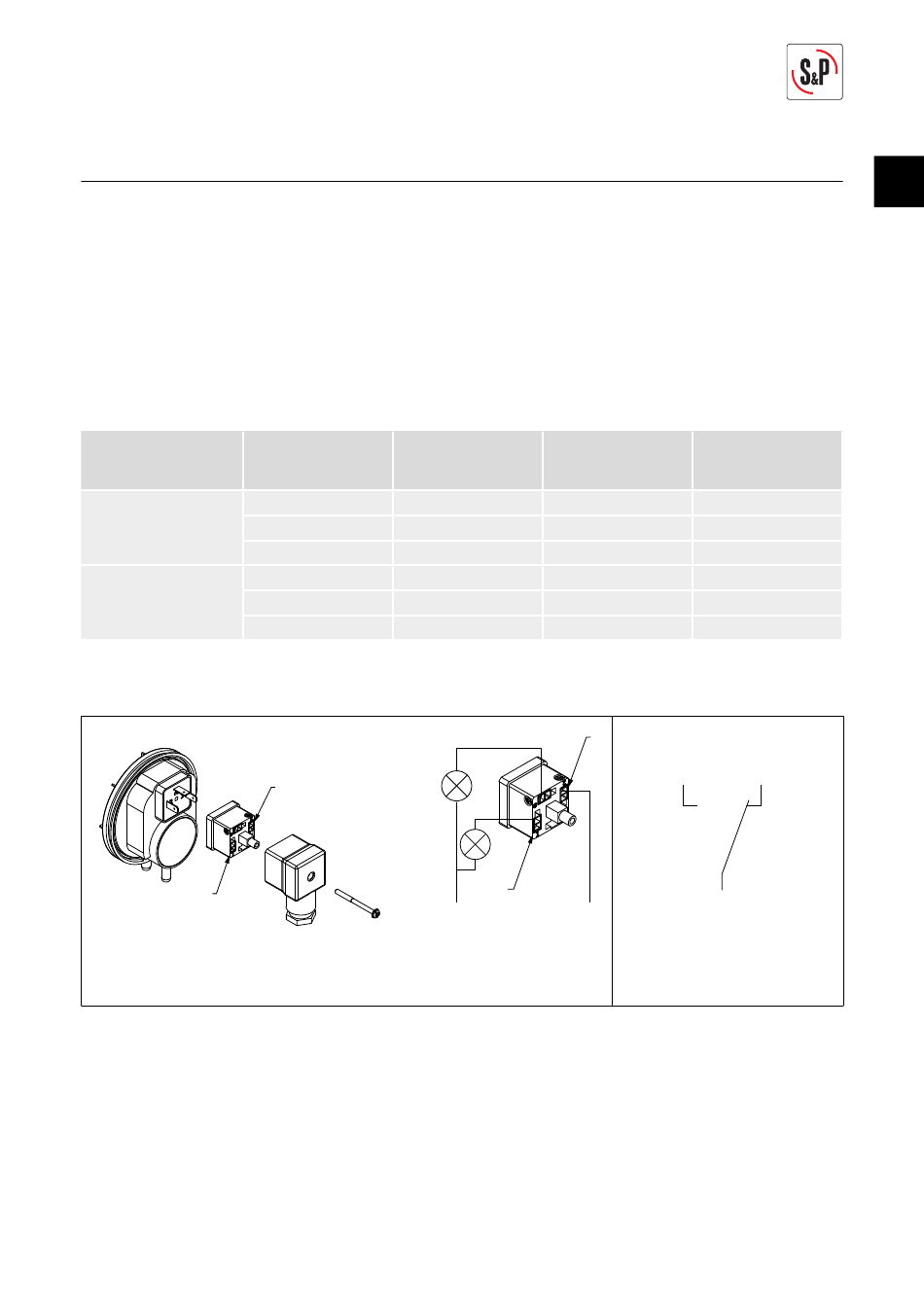

4. CONEXIÓN ELÉCTRICA
La instalación eléctrica debe realizarse por un profesional cualifi cado.
El motor puede alimentarse solo en 230V/ 50 Hz monofásico (ver placa de características pegada
a la caja).
La alimentación eléctrica debe ajustarse a la normativa vigente del país.
No olvidar la conexión a tierra.
El motor se suministra con una protección térmica PTO. Su conexión se realiza mediante cableado
independiente.
Atención: La conexión del motor debe ajustarse al diagrama esquemático eléctrico pegado a la caja.
4.1. CARACTERISTICAS ELÉCTRICAS
Modelo
CACB-N 05
CACB-N 08
4.2. CONEXIÓN ELÉCTRICA DEL PRESOSTATO
1
Diagrama esquemático eléctrico
Ventilador monofásico de 3 velocidades que permiten adaptar las prestaciones del equipo a las
necesidades de la instalación.
Diagrama esquemático eléctrico del CACB-N debajo.
Velocidad Intensidad
max.
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad 1
Velocidad 2
Velocidad 3
al luminosa Se
Señal luminosa
uncionamien- de
de funcionamiento
2
orrecto to
correcto
Señal luminosa al luminosa de Se
ría av
de avería
Alimentación
Alimentación
conforme a la
conforme a la
norma NF C15-100
norma vigente
Potencia
max.
(A) (W)
0,38 90
0,33 76
0,26 57
0,77 180
0,56 122
0,41 86
Estado de reposo
2
del contacto
N 1 L
Interruptor basculante
para una medida de
presión ΔP > al límite ΔP0
de ajuste del presostato
ES
Voltaje
monofásico
(V)
230
230
230
230
230
230
1
2
