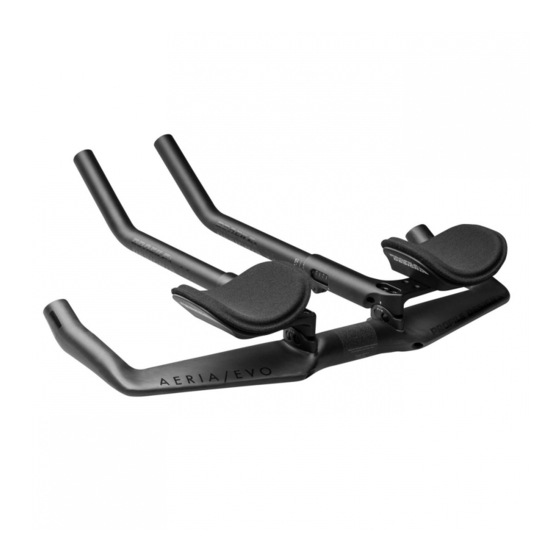

- Página 1 BARRA DE DESCANSO AERIA¹ EVO REVISIÓN 01-02-28-2019...
-
Página 2: Introducción
Lea estas instrucciones por completo antes de intentar instalar este producto. Se requiere una instalación apropiada para cumplir con la política de garantía de Profile Design. Si necesita ayuda con la instalación de barras de descanso o sus accesorios, acuda a su distribuidor local de Profile Design. - Página 3 Si falta algo en el kit de barra de descanso, comuníquese con su distribuidor. Tenga en cuenta que las áreas roscadas han sido sometidas a tratamiento previo por Profile Design durante la producción con un compuesto bloqueador de roscas azul. Este compuesto especial es fácil de detectar en las roscas de todos los pernos provistos. Si no puede detectar este compuesto bloqueador de roscas o si está...
-
Página 4: Partes Que Componen La Barra De Descanso
Barra De Descanso AERIA¹ EVO PARTES QUE COMPONEN LA BARRA DE DESCANSO... - Página 5 Barra De Descanso AERIA¹ EVO No. de No. de Cantidad Descripción de piezas Parte Req. 852254 Ala Aeria EVO 42cm Fibra de carbono UD Mate-Negra w/Negra Logo 189370 Soporte - Soporte Superior Aeria EVO Llano negro con logo negro (Izquierdo) 189371 Soporte - Soporte Superior Aeria EVO Llano negro con logo negro (Derecho) 189372...
-
Página 6: Ilustraciones De Las Partes
Barra De Descanso AERIA¹ EVO ILUSTRACIONES DE LAS PARTES 420.0 mm 60.0 mm 19.4 mm 22.2 mm 100.0 mm... - Página 7 Barra De Descanso AERIA¹ EVO 22.4 mm 4.6 mm 18.5 mm 18.5 mm 108.4 mm 23.0 mm 100.0 mm 67.0 mm...
-
Página 8: Longitud De Extensión Máxima
Barra De Descanso AERIA¹ EVO LONGITUD DE EXTENSIÓN MÁXIMA Tenga en cuenta que la longitud máxima desde la parte posterior del soporte hasta la punta de las extensiones es 430 mm. 430mm Inserción mínima; la extensión deberá cubrir por completo la ventana del soporte. •... -
Página 9: Valores De Par
Barra De Descanso AERIA¹ EVO VALORES DE PAR Núm. Ubicación Tamaño del perno Montaje de la barra de M6x15mm 6 Nm (53 inlbf) base Montaje del barril M6x20mm 6 Nm (53 inlbf) Abrazadera de M5x14mm 5 Nm (44 inlbf) extensión Pernos del M6x13mm CS 4,7 Nm (42 inlbf) -
Página 10: Longitudes Del Perno
La tabla muestra la pila de la barra de descanso con dos opciones de apoyabrazos diferentes: ESPACIADOR Altura : 5mm Altura : 10mm Altura : 20mm Altura : 40mm Solo utilice los pernos suministrados por Profile Design. 15MM 20MM 25MM 30MM 35MM... - Página 11 Barra De Descanso AERIA¹ EVO Pila de la barra de descanso Altura del Longitud del Espaciadores espaciador perno Ergo/Race Ergo/Race utilizados (mm) (mm) 10mm 5, 10 El puente deberá utilizarse para alturas de 5, 20 espaciador por encima de 40 mm. 10, 20 5, 10, 20 40, Puente...
- Página 12 Barra De Descanso AERIA¹ EVO INSTRUCCIONES DE INSTALACIÓN 3. Aplique una fina capa de grasa de litio a la superficie del montaje del soporte en la barra de base. 4. Coloque el soporte inferior y los elevadores con las longitudes de pernos 1.
- Página 13 Barra De Descanso AERIA¹ EVO 7. Aplique grasa de litio en la superficie superior 9. Ajuste el ángulo del soporte modificando la profundidad de los del soporte inferior. pernos en los barriles. 8. C o l o que el s o p o r te s up er io r en el s o p o r te 10.
- Página 14 Barra De Descanso AERIA¹ EVO 11. Para instalar las extensiones en un soporte de barra de descanso, primero aplique una capa ligera del compuesto de montaje a las caras internas de la abrazadera de extensión. 12. Instale las extensiones en la posición deseada y apriete el perno de fijación de la extensión M5 con la llave hexagonal de 4 mm para que se mantengan ajustados óptimamente.
- Página 15 Barra De Descanso AERIA¹ EVO Cómo cortar las extensiones 13. Determine con cuidado el largo necesario del extensor; para ello, realice una prueba en la bicicleta o mida los extensores que tiene actualmente. • El soporte Aeria¹ Evo permite 40 mm de ajuste de la longitud de extensión más 1.
- Página 16 Barra De Descanso AERIA¹ EVO 15. Fije los apoyabrazos a los soportes utilizando los pernos avellanados M6x13 mm o M6x10 mm. Tenga en cuenta que los apoyabrazos Ergo, Race y Boom tienen un diseño de compensación, por eso se requiere cuidado para asegurar que cada lado esté...
- Página 17 Barra De Descanso AERIA¹ EVO Cómo instalar apoyabrazos nuevos 1. Para montar los apoyabrazos, primero asegúrese de que la cara interior del apoyabrazos esté libre de pelusa y grasa; si el reposabrazos ha sido aplicado previamente con un gancho y una pegatina de bucle aplicado, el residuo debe ser removido primero mecánicamente o con un disolvente a base de cítricos.
-
Página 18: Mapa De Ruta De Cables
Barra De Descanso AERIA¹ EVO MAPA DE RUTA DE CABLES Cables de cambios Cables de freno Cables de freno... - Página 19 • Garantía limitada mundial de 2 años de Profile Design. Profile Design, LLC (distribuidor) otorga a al comprador minorista original ("usted") del producto Profile Design una garantía de (2) dos • años a partir de la fecha de la compra minorista original para los materiales y mano de obra. Para obtener más información sobre esta garantía, sus exclusiones y sobre cómo realizar un reclamo dentro del período de garantía, comuníquese al +1 310.747.0085 (extensión 161) o...
- Página 20 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
