PSS-600E
PSS-1000E
PSS-1500E
ELECTRONICS FOR SPECIALISTS
Schaltnetzgerät
Diese Anleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Be-
trieb gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Netzgerät dient zur Gleichstromversorgung von Klein-
geräten mit einer Betriebsspannung zwischen 3,0 V und 12,0 V
und einer maximalen Stromaufnahme von:
PSS-600E 0,6 A
PSS-1000E 1,0 A
PSS-1500E 1,5 A
Die Ausgangsspannung ist auf 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V,
9,0 V oder 12,0 V einstellbar. Das Gerät ist kurzschlussfest
und gegen Überlast sowie Überhitzung geschützt. Besonderes
Merkmal ist der sehr geringe Stromverbrauch (< 0,10 W) des
Netz gerätes, wenn das angeschlossene Gerät ausgeschaltet ist.
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und
trägt deshalb das
-Zeichen.
WARNUNG Das Gerät wird mit lebensgefährlicher Netz-
spannung versorgt. Nehmen Sie deshalb nie-
mals selbst Eingriffe am Gerät vor. Es besteht
die Gefahr eines elektrischen Schlages.
•
Setzen Sie das Gerät nur im Innenbereich ein. Schützen Sie es
vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
•
Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort
den Netzstecker aus der Steckdose, wenn
1. sichtbare Schäden am Gerät oder am Netzkabel vorhan-
den sind,
2. nach einem Sturz oder Ähnlichem der Verdacht auf einen
Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt
reparieren.
•
Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch,
niemals Chemikalien oder Wasser.
•
Wird das Gerät zweckentfremdet, falsch angeschlossen,
überlastet oder nicht fachgerecht repariert, kann keine Ga-
rantie für das Gerät und keine Haftung für daraus resultie-
rende Sach- oder Personenschäden übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genom-
men werden, entsorgen Sie es gemäß den ört-
lichen Vorschriften.
➊
Pluspol an der Spitze bzw.
am Innenkontakt
Bestellnummer 0273030
Bestellnummer 0273130
Bestellnummer 0273140
ELECTRONICS FOR SPECIALISTS
➋
Minuspol an der Spitze
bzw. am Innenkontakt
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS
3 Inbetriebnahme
1) Die Betriebsspannung des zu versorgenden Gerätes fest-
stellen (
Beschriftung der Stromversorgungsbuchse des
☞
Gerätes) und die Spannung durch Drehen des Schalters (3)
mithilfe des beiliegenden Schlüssels (2) einstellen.

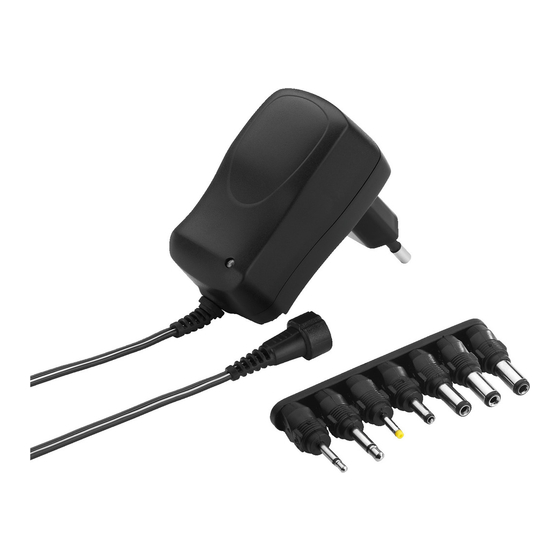

2) Von den 7 beiliegenden Adaptern den passenden heraus-
suchen:
Typ
Durchmesser
2,5 mm
Klinken-
stecker
3,5 mm
außen
2,35 mm
3,5 mm
Hohl-
5,0 mm
stecker
5,5 mm
5,5 mm
3) Die Lage des Plus- und Minuspols an der Stromversorgungs-
buchse des anzuschließenden Gerätes feststellen (
senbeschriftung) und den Adapter entsprechend in die Kupp-
lung (1) stecken:
Bei dieser oder ähnlicher Kennzeichnung der Strom-
versorgungsbuchse muss der Pluspol an der Spitze bzw. am
Innenkontakt des Adapters anliegen: Den Adapter so auf die
Kupplung stecken, dass der Pfeil der Kupplung auf die Zif-
fer / n des Adapters zeigt (Abb.
Bei dieser Kennzeichnung muss der Minuspol an der
Spitze bzw. am Innenkontakt des Adapters anliegen: Den Ad-
apter so auf die Kupplung stecken, dass der Pfeil der Kupp-
lung auf den Kennbuchstaben zeigt (Abb.
4) Das Netzgerät mit dem richtigen Adapter an das zu ver-
sorgende Gerät anschließen und dann an eine Steckdose
(100 – 240 V, 50 / 60 Hz). Die rote Betriebsanzeige leuchtet.
4 Technische Daten
Die technischen Daten sind auf einem separaten Blatt ange-
geben.
Änderungen vorbehalten.
1
Kennbuchstabe
A
B
innen
0,75 mm
S
1,35 mm
H
2,1 mm
D
2,1 mm
E
2,5 mm
G
➊
).
➋
).
2
KEY
3
A-0943.99.06.08.2020
