Simon 8901012-039 Guía De Instalación Y Conexiones

CARACTERÍSTICAS TÉCNICAS
?
Alimentación (±5%)
Consumo (±5%)
Sensor CCD
Resolución horizontal
Píxeles efectivos
Óptica
Foco infrarrojo
Alcance foco infrarrojo
Sistema de TV
Vídeo output
Conmutación visión nocturna
Control de ganancia
Relación señal ruido
Corrección Gamma
Balance de blancos
Sensibilidad
Temperatura almacenamiento
Temperatura trabajo
Instalación
Material de la carcasa
Fijación
Orientación total
Dimensiones
Peso (neto)
COMPLEMENTOS Y ARTÍCULOS COMPATIBLES
Art. 8901107-039 Grabador 4 cámaras
Art. 8901108-039 Grabador 8 cámaras
Art. 8901109-039 Grabador 16 cámaras
Art. 8901904-039
Pack 2 adaptadores balun
de coaxial a UTP
SIMON, S.A. Diputación, 390-392 / 08013 Barcelona - Servicio de asesoramiento Técnico - Tel.902109700 E-mail: sat@simon.es

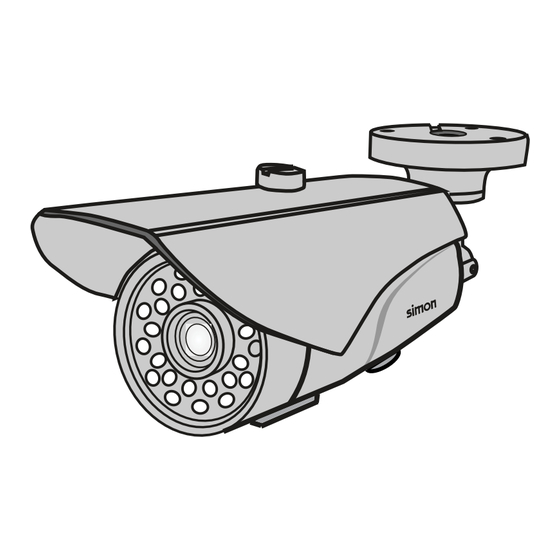

CÁMARA BULLET IR, IP66 (ART.8901012-039)
12 Vdc, jack 2,1mm*
IR Off: 100mA
IR On: 250mA
1/3" SONY Had Ultra High Sensitivity
700 líneas
976(H) x 582(V)
9 - 22mm
36 leds
40m
PAL
1Vpp, 75Ω
Automática
Automático
>52 dB
>0.45
Automático
0.3 Lux, 0 Lux con visión nocturna
-20º a +70ºC
-10º a +50ºC
Interior/Exterior (IP66)
Fundición de aluminio
Techo o pared
360º horizontal y 90º vertical
Ø275mm x 150mm
965g
*Alimentador recomendado: Ref. 8901905-039
Art. 8901201-039
Monitor de Vídeo Profesional
Art. 8901907-039 Art. 8901905-039
Conectores de alimentación Fuente de alimentación
DC para cámara
para cámara
PARTES DE LA CÁMARA
ES
ES
1. Vídeo BNC
2. Alimentación
3. Control menú avanzado*
4. Base
5. Brazo articulado
6. Tornillos bloqueo
7. Cuerpo
8. Óptica
9. Parasol
10. Ajuste parasol
11. Zomm
12. Enfoque
* Puede obtener el manual del menú
avanzado en el área de descargas
de www.simonalert.es
INSTALACIÓN Y CONEXIÓN
1. Fijar la base al techo o
pared
4. Orientar la óptica hacia el
objetivo deseado
www.simon.es
10
9
8
Alimentación 12Vdc
Art.: 8901905-039
Conectar al Grabador o DVR
color
Adaptador Balun
Art.: 8901904-039
La polaridad del
IMPORTANTE:
adaptador Balun (Art.: 8901904-039)
debe ser igual en ambos extremos.
Normalmente el cable de color blanco
es el negativo.
2. Conectar el cable BNC al
grabador y la alimentación según
indica el esquema
4.1.
Ajustar zoom de la cámara
4.2.
Ajustar enfoque de la cámara
Más información y otros productos relacionados en: www.simon.es
2
1
4
5
6
7
3
12
11
blanco
3 . Aflojar los tornillos de
bloqueo del brazo articulado
5. Apretar los tornillos de bloqueo
del brazo articulado
