¿Cómo funciona la rotación del plano de exploración?
Para familiarizarse con la rotación del plano de exploración, puede comenzar a explorar en uno de los planos
transversales (por ejemplo, 0º en la pantalla del sistema es la posición estándar en el modo monoplanar). Si
gira el plano de exploración 90º, la exploración se lleva a cabo en el plano longitudinal, es decir, realizando un
barrido por dos cuadrantes opuestos del cono.
Si continúa girando el plano de exploración otros 90º en la misma dirección, la exploración se realiza en la
imagen especular del primer plano transversal. Los únicos dos planos que son equivalentes son los dos planos
transversales a 0º y 180º, ya que uno es la imagen especular del otro. Tal y como se muestra en la
rotación de 180º del plano de exploración completa los cuatro cuadrantes del volumen de imagen cónica.

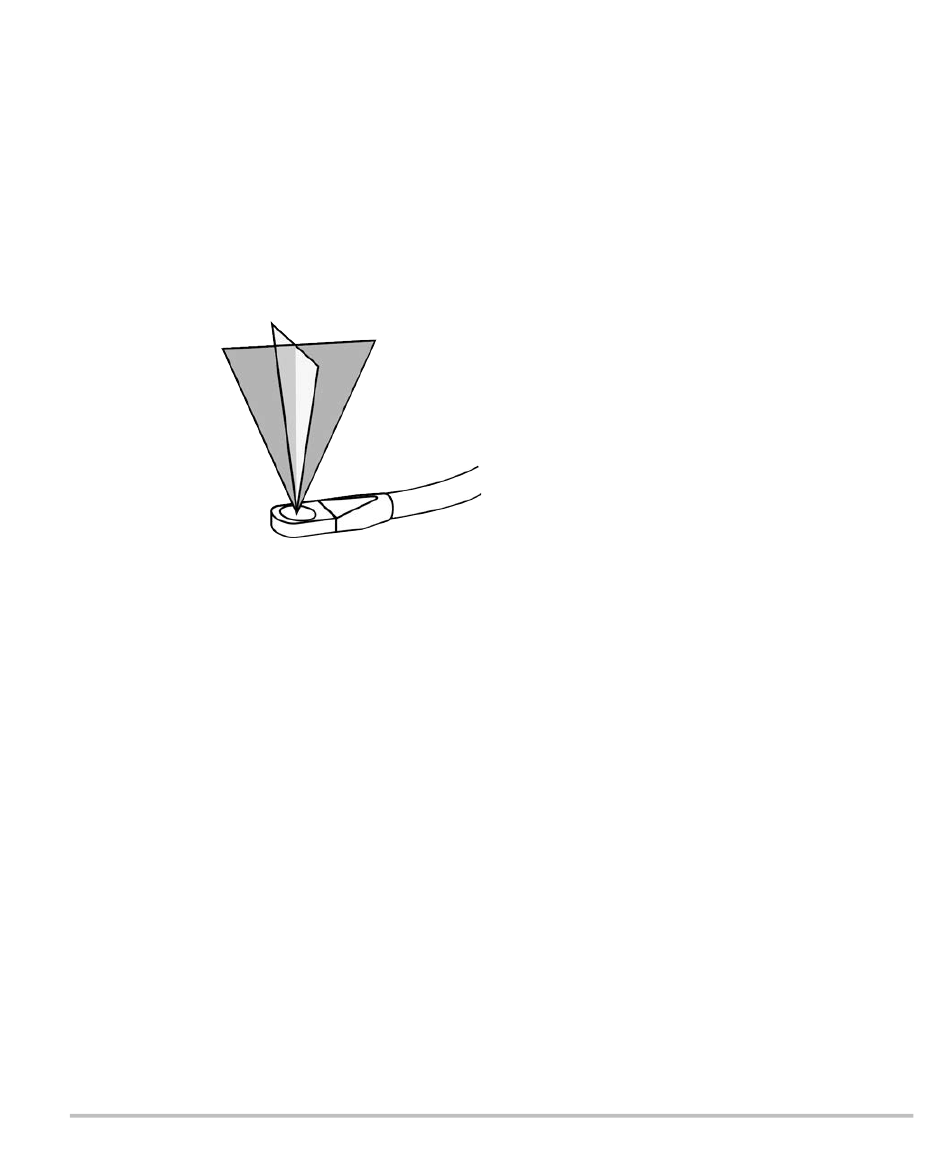

Plano de imagen de 0º
Plano de imagen
de 90º
Cabezal de
exploración
Figura 1
Rotación en diferentes planos de imágenes
La dirección de la punta del endoscopio se modifica fácilmente por medio de las ruedas de control de flexión
situadas en el mango del transductor para permitir la colocación exacta del transductor en el esófago.
Usos previstos
El transductor TEExi está diseñado para los modos de adquisición de imagen 2D, modo M, Doppler color
(Color), Doppler pulsado (DP) y Doppler continuo (OC) mediante la aplicación de energía de ultrasonido a
través del esófago o estómago del paciente al corazón. El transductor TEExi está diseñado para usarse solo en
adultos. La energía ultrasónica con retrodispersión desde el corazón del paciente forma imágenes del
corazón con el fin de detectar anomalías en la estructura o el movimiento, evaluar la velocidad de la
circulación sanguínea en el corazón y obtener una representación en colores de las velocidades de la
circulación sanguínea en el corazón.
6
Figura
1, una
Capítulo 2
