Programación
8.6
Herramienta y corrección de herramienta
8.6.8
Ejemplo para la corrección del radio de la herramienta
Y
100
90
80
70
60
50
40
30
20
10
0
0
10
20

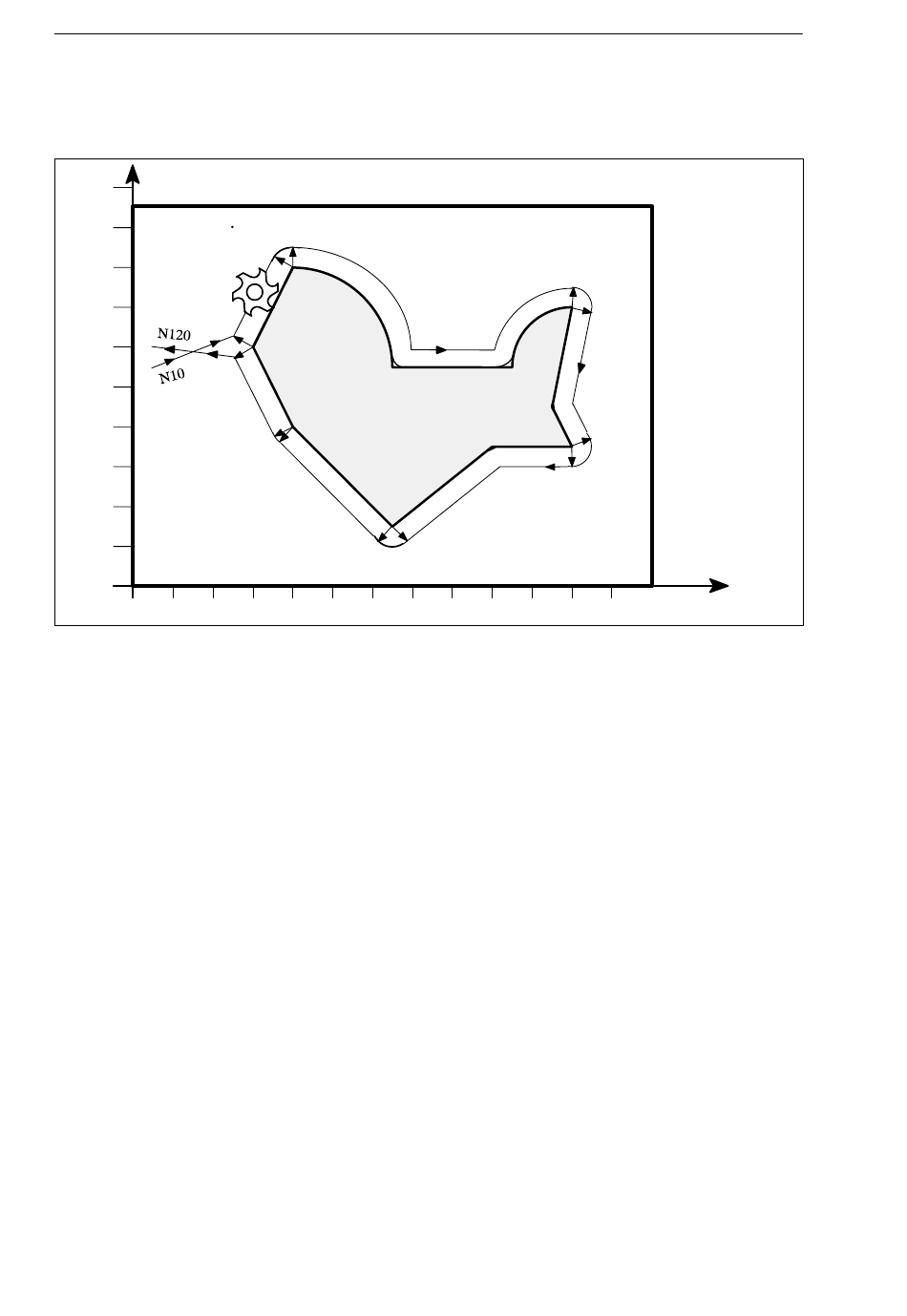

Fig. 8-45
Ejemplo corrección del radio de herramienta
Ejemplo de programación
N1 T1
N5 G0 G17 G90 X5 Y55 Z50
N6 G1 Z0 F200 S80 M3
N10 G41 G450 X30 Y60 F400
N20 X40 Y80
N30 G2 X65 Y55 I0 J-25
N40 G1 X95
N50 G2 X110 Y70 I15 J0
N60 G1 X105 Y45
N70 X110 Y35
N80 X90
N90 X65 Y15
N100 X40 Y40
N110 X30 Y60
N120 G40 X5 Y60
N130 G0 Z50 M2
8-156
N20
N30
N110
N100
N90
30
40
50
60
70
;Herramienta 1 con corrección D1
;Acceder a punto inicial
:Corrección a la izquierda del contorno, círculo de transición
;Terminar modo de corrección
N50
N60
N40
N70
N80
80
90
100
110 120
6FC5 598-4AA11-0AP0 (08.03) (BP-F)
X
SINUMERIK 802S/802C base line
