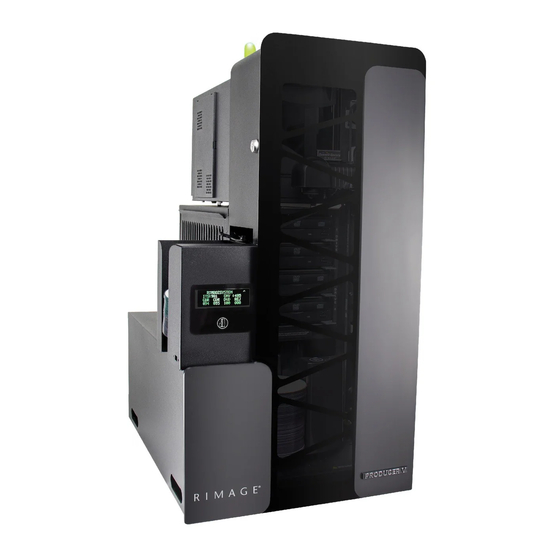

Rimage Producer V Guía De Configuración E Instalación

Guía de configuración e instalación del sistema
™
no empotrado Producer V de Rimage
Antes de comenzar:
Este documento describe cómo configurar su producto no empotrado Producer V de Rimage
para que funcione con el Software Suite versión 8.6 y posteriores de Rimage.
Las instrucciones en este documento están destinadas a personas familiarizadas con la
configuración de hardware, la instalación de software y los sistemas operativos de Windows®.
Si no entiende los procedimientos en este documento, pida ayuda a su técnico en sistemas de
computación.
Los documentos referenciados en este procedimiento se encuentran en el disco Guía del
usuario del Producer V de Rimage incluido con su sistema y también disponible en línea en
www.rimage.com/support.
¡Importante!
•
Lea detenidamente todas las instrucciones de configuración antes de comenzar.
•
Guarde todas las cajas y los materiales de embalaje de su sistema Rimage.
Notas:
•
El cargador automático no empotrado Producer V está disponible con la impresora
Everest Encore o Prism III y requiere el uso de una PC externa como centro de control. La
PC externa no se envía con el sistema no empotrado Producer V. Consulte el documento
de especificaciones del Producer V de Rimage en www.rimage.com/support
requisitos mínimos de la PC.
• Es posible que su producto no se vea exactamente como el producto ilustrado.
•
Debe tener privilegios administrativos para instalar el Software Suite de Rimage.
• El término "cargador automático" se usa en todo este documento para referirse al
producto Producer V. El término "impresora" se refiere a la impresora Everest Encore o
Prism III. El término "sistema" se refiere a la combinación del cargador automático y la
impresora Producer V.
•
Este producto también está diseñado para un sistema de distribución de alimentación de TI
con voltaje de fase a fase de 120/230 V.
•
A menos que se indique otra cosa, todas las declaraciones de navegación de Windows son
las rutas de Windows 10. Las rutas de navegación de otros sistemas operativos pueden
diferir levemente.
Artículos necesarios:
•
Se necesita un cable de red si planea enviar trabajos o acceder a archivos desde una
PC conectada a la red.
•
Una PC externa.
•
Tijeras o alicates de corte diagonal
•
Destornillador en cruz
1
Verifique el contenido del juego de accesorios
El juego de accesorios contiene:
•
Guía de configuración e instalación del sistema no empotrado Producer™ V de
Rimage (este documento)
•
Garantía del producto Rimage
•
Cable de CA
• Cable USB
•
Disco de Guía del usuario del Producer V de Rimage
•
Portadiscos con el disco del Software Suite de Rimage
•
Llaves de la puerta del sistema
2004010_A
2
Prepare el cargador automático
®
¡Importante! El sistema es pesado. Pida ayuda
para levantar el sistema.
a.
Quite la etiqueta de Contrato de Software
de la puerta principal.
¡Importante! Lea la etiqueta antes de quitarla.
Al quitar la etiqueta, usted acepta los términos
y condiciones establecidos en el contrato.
b.
Abra la puerta principal.
Sugerencia: Si el sistema está cerrado,
las llaves están en el juego de
accesorios enviado con su sistema.
c.
Retire la espuma protectora del
interior de la puerta.
d. Corte la banda de amarre de plástico del brazo
de elevación.
'
¡Precaución! ¡No corte la correa ni el cable!
e. Quite la cinta del desviador de discos.
para ver los
f. Quite la espuma de embarque insertada sobre
el carrusel.
g.
Vea las instrucciones cerca de la agarradera para
desenganchar la restricción de la agarradera.
h. Cierre la puerta.
3
Configure su impresora
Prism III™
a.
Desempaque la impresora Prism III. Consulte la etiqueta en la caja de la
impresora Prism.
Nota: La cinta de impresión de la Prism viene preinstalada.
b. Coloque la impresora en el Producer V de Rimage de manera que las patas de
plástico de la impresora se deslicen en las ranuras de la placa para impresora.
Placa para impresora
c.
Conecte los cables.
i.
Conecte el cable USB del
Producer V a la impresora.
ii. Conecte el cable de impresora del
Producer V a la impresora.
iii.
Conecte el cable de alimentación
del Producer V a la impresora.
d.
Presione el interruptor de encendido de
la impresora Prism en la posición de encendido.
Instrucciones para banda de amarre / restricción de agarradera
Cinta
Espuma protectora
Ranuras
Cable de
Cable
alimentación
USB
Interruptor de
alimentación
Cable de impresora
Copyright © 2017 Rimage
3
Configure su impresora (continuación)
Everest Encore™
a.
Desempaque la impresora Everest
Encore. Consulte la etiqueta en la caja
de la impresora Everest.
b.
Siga las instrucciones en la tarjeta de
instrucciones en la parte trasera de la
impresora. Tarjeta de
instrucciones
i.
Fije el interruptor de voltaje
de CA.
Tornillo de embarque
ii.
Mueva el tornillo de embarque a
la posición de almacenamiento.
c.
Abra la impresora Everest Encore.
i.
Presione los dos seguros de la cubierta lateral.
ii.
Baje la cubierta lateral.
Seguro 1 Seguro 2
d.
Abra los seguros 1, 2 y 3, según lo indicado por las flechas.
Pieza de
embalaje
e.
Quite las piezas de embalaje de plástico (cant. 2) del
interior de la impresora.
f.
Instale la cinta de impresión.
i.
Agarre la manija y tire para quitar el portador
de cinta de impresión completamente de la
impresora.
ii. Recueste el portador de cinta de
impresión sobre su parte posterior
Rodillo
en una superficie plana, limpia.
alimentador
iii. Pase la cinta de impresión por sobre
las ruedas guías, como se muestra.
iv.
Encaje el rodillo alimentador y el
rodillo receptor en el portador de
cinta de impresión.
v. T
ense la cinta de impresión girando el rodillo receptor en sentido horario.
vi.
Inserte el portador de cinta de impresión en la impresora.
Interruptor de voltaje
Posición de
almacenamiento del
tornillo de embarque
Seguros de cubierta lateral
Seguro 3
Pieza de embalaje
Portador de cinta de impresión
Ruedas guías
Rodillo
receptor
