Fonction / Utilisation
BoreScope-Camera est une microcaméra destinée au raccordement à l'unité de
base du VideoControl-Master. La BoreScope-Camera convient particulièrement
aux inspections dans les ouvertures les plus petites possibles grâce à la tête de
caméra rigide et très petite. Le guidage en acier inoxydable de 30 cm de long
permettant une grande sécurité de fonctionnement et une forte résistance.
Associé à l'unité de base, il permet de transmettre des images vidéo en couleur
à l'écran d'af chage ACL a n de contrôler des endroits dif ciles d'accès
comme, par ex., dans les cavités, les puits, la maçonnerie ou les véhicules.
3
Raccord du câble de commande
1
Lors du vissage du câble de commande sur le
BoreScope-Camera et sur l'unité de base du
VideoControl-Master, faire attention à ce que
la èche située sur la che de connexion soit
en face de la rainure de l'appareil respectif.
Les fiches de contact sensibles de la fiche mâle ne rentrent que dans
!
cette position dans la prise femelle correspondante et risquent d'être
endommagées en cas de mauvais positionnement et si l'utilisateur force.
14
FR
4
2
5

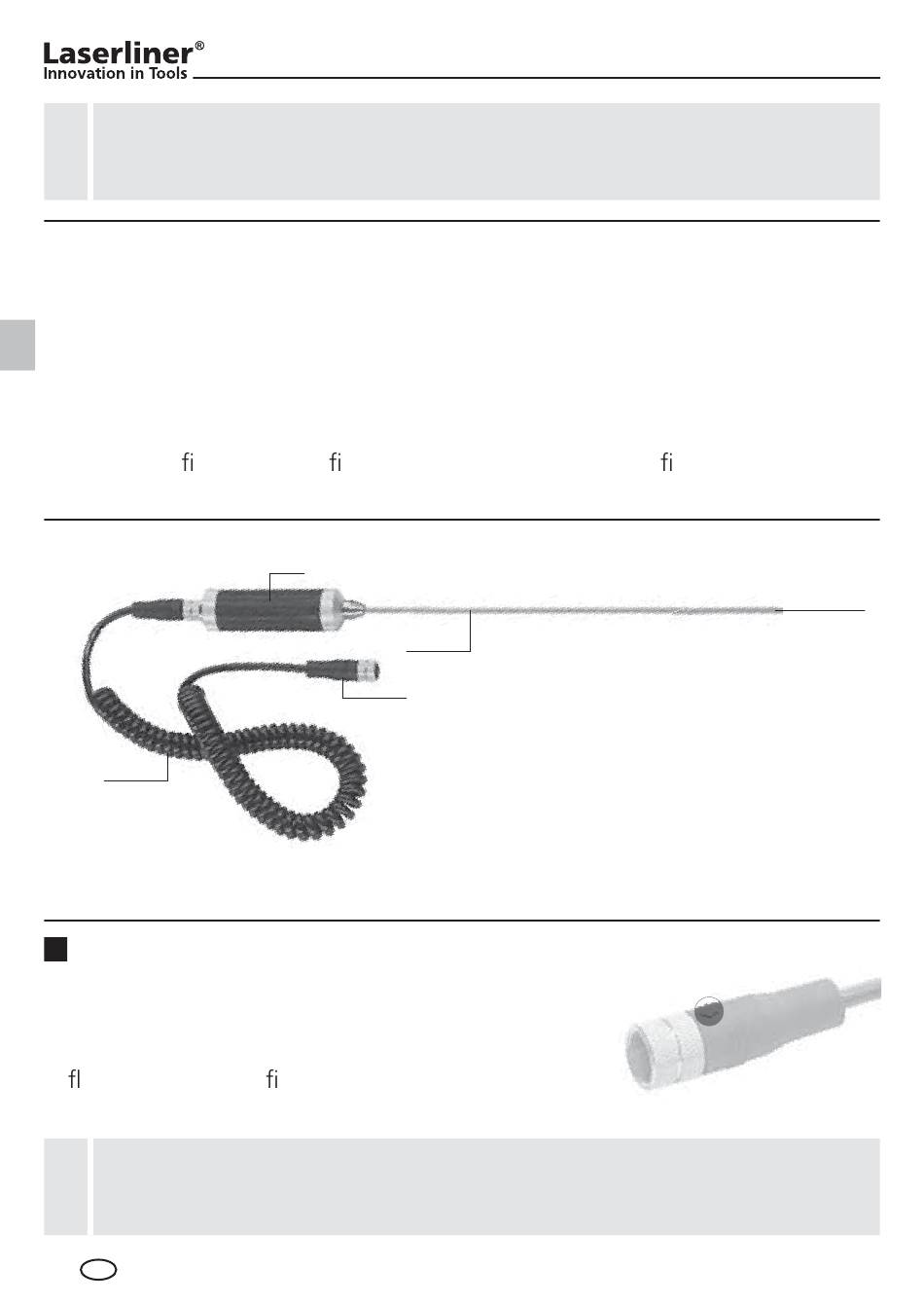

1 Tête de la caméra avec
4 LED ultrapuissantes
Branchement possible pour
les accessoires disponibles en
option
2 Guidage en acier
inoxydable, 30 cm
3 Câble de commande
4 Poignée
5 Branchement à l'unité de base
VideoControl-Master
1
