Назначение/Применение
BoreScope-Camera представляет собой микрокамеру для подключения к
базовому блоку устройства VideoControl-Master. Благодаря крошечной жесткой
головке камеры BoreScope-Camera подходит для проведения контроля даже
через самые маленькие отверстия. Стержень из нержавеющей стали, длиной
30 см, обеспечивает высокую надёжность в эксплуатации Наряду с базовым
блоком цветные видеоизображения передаются на ЖК дисплей для контроля
труднодоступных мест, например, в пустых пространствах, шахтах, каменных
кладках или в транспортных средствах.
3
Гнездо для кабеля цепи управления
1
Во время привинчивания кабеля цепи управления
к BoreScope-Camera и к базовому блоку Video-
Control-Master следить за тем, чтобы стрелка на
соединительном разъеме указывала на паз на
соответствующем приборе.
Чувствительные штырьковые контакты штекера входят в
!
соответствующее гнездо только в этом положении, а при попытке
воткнуть штекер в неправильном положении с применением
значительной силы они могут быть повреждены.
4
2
5

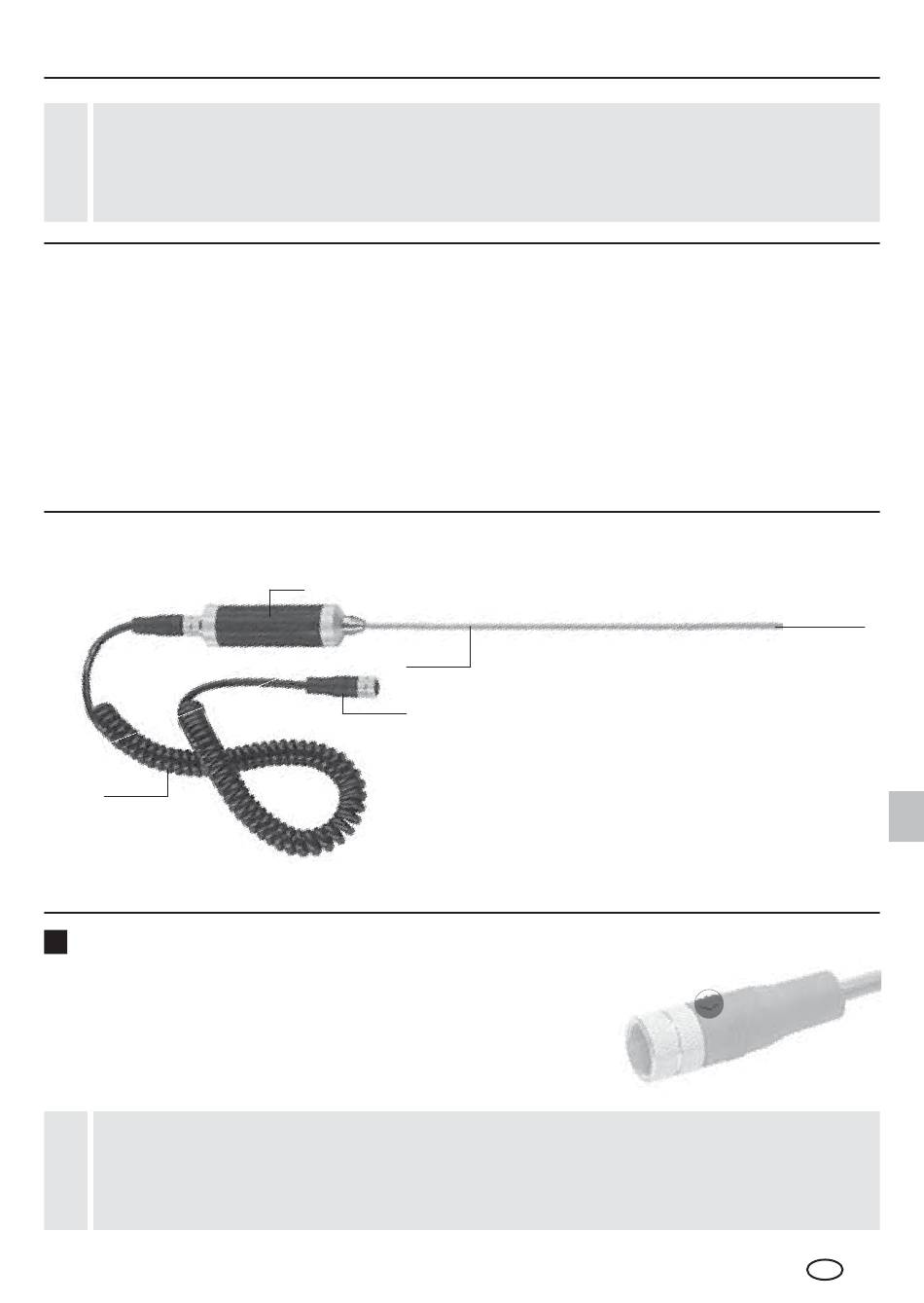

BoreScope-Camera
1
Головка камеры с 4
высокомощными
светодиодами
Возможность подключения
для дополнительного
оборудования
2
Стержень из нержавеющей
стали, 30 см
3
Кабель цепи управления
4
Ручка
5
Подключение к базовому
блоку VideoControl-Master
