5. PROCEDIMIENTOS DE MEDICIÓN
5-1 Medición 1Φ 2W (una fase para dos cables)

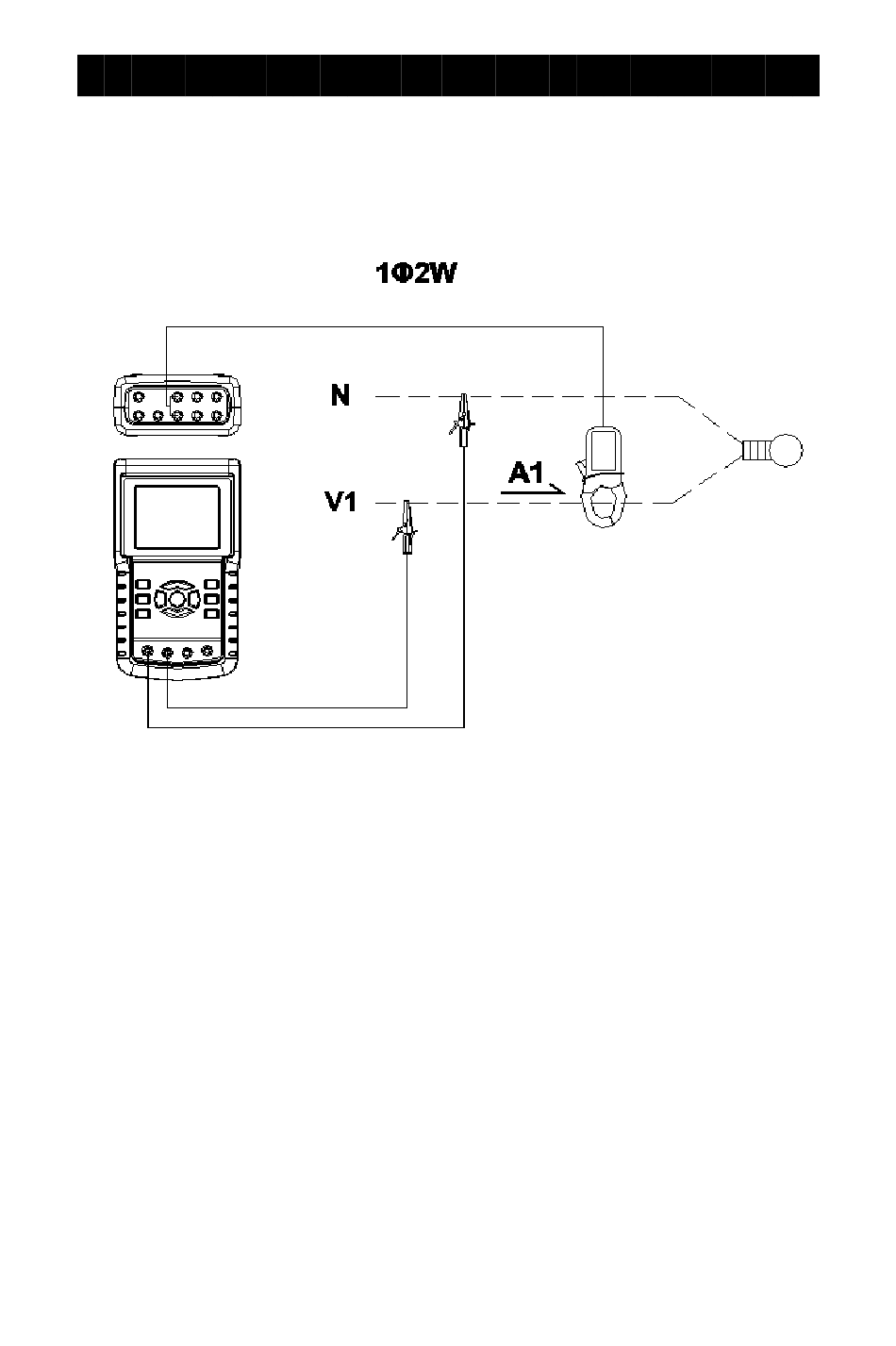

A: Diagrama
B: Instrucciones de operación:
B-1 : Encienda el aparato pulsando la tecla POWER y
después pulse la tecla 1Φ 3Φ para seleccionar el
sistema 1Φ 2W, el nombre del sistema
seleccionado aparecerá en la parte inferior
izquierda de la pantalla 2.
B-2 : Conecte la tensión de línea L1, Vn (Neutral) a
V1 y los terminales N del aparato.
B-3: Ponga el conductor de CP-1201 (A1) a A1
como pantalla 1.
B-4: Conecte la salida del medidor de pinza "CP-
1200(A1)" al terminal A1 terminal del aparato.
B-5: Los factores de medición relacionados aparecerán
en la pantalla, consulte el apéndice 1 para tener más
información sobre el factor (5-16, page 68).
PANTALLA 1 (5-1)
46
