900
SITdefault
Saab
Portabicicletas, techo
Accessories Part No.
12 791 386
12 799 337
12 799 338
400 132 338
MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE
Group
9:89-16
SCdefault
Instrucciones de montaje
Date
Instruction Part No.
12 792 694
Apr 05
(55 20 861)
Saab
Replaces
12 792 694 Apr 04
F980A144
Publicidad
Manuales relacionados para Saab 12 791 386
Resumen de contenidos para Saab 12 791 386
- Página 1 MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE SITdefault Saab Portabicicletas, techo Accessories Part No. Group Date Instruction Part No. Replaces 12 791 386 12 799 337 12 799 338 12 792 694 400 132 338 9:89-16 Apr 05 (55 20 861) 12 792 694 Apr 04...

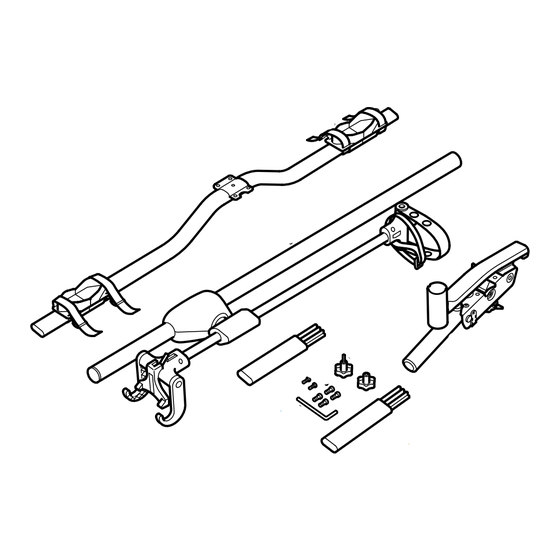

- Página 2 2 12 792 694 F980A145 Kit de portabicicletas 1 Barra 2 Extensiones (x2) 3 Tornillo (x2) 4 Consola con palanca 5 Tornillo (x4) 6 Llave hexagonal 7 Volante 8 Tuerca de perilla 9 Portabicicletas con poste 10 Soporte de ruedas (x4) Saab...
- Página 3 2 Placa de tuerca (x2) 3 Tornillo (x4) 4 Arandela (x4) 5 Tapón (x4) B. Kit de montaje, perfil cuadrado 1 Fijación, parte superior (x2) 2 Fijación, parte inferior (x2) 3 Placa (x2) 4 Tornillo (x8) 5 Tuerca (x8) Saab...
-
Página 4: Importante
· Antes de lavar el automóvil en un estación auto- mática - desmontar los portacargas. · Las instrucciones de montaje deberán llevarse siempre en el automóvil. Saab... - Página 5 Replegar la palanca hasta que se escuche un clic claro. 4 Empujar los soportes de rueda en la barra y montar las prolongaciones de la barra. Fijar las prolongaciones apretando los tornillos. 5 Dar la vuelta a la barra, sujetarla y desmontar el tornillo de transporte. Saab...
- Página 6 Apretar los tornillos a las fijaciones de forma que ambas queden paralelas con la correspondiente placa de tuercas. 9 Subir la parte central de los tapones obturado- res del portacargas e insertarlos. Saab...
- Página 7 Apretar los tornillos a las fijaciones de forma que las correspondientes mitades queden paralelas. Automóvil con arcos de techo: La distancia entre los portacargas debe ser de 700-780 mm. Saab...
- Página 8 Para ello, desmontar los tornillos de fijación del estribo y cambiar éste a una posición adecuada. Seguida- mente, montar los tornillos. 4 Rodear el poste del sillín con la correa tensora y ceñirla. Saab...
- Página 9 Si la distancia es superior, bajar la bicicleta a tierra, sacar el poste de la palanca y repetir el punto 5. 13 Juntar los soportes de rueda y ceñir las ruedas con las correas tensoras. ADVERTENCIA Controlar bicicleta quede fijada correctamente. Saab...
- Página 10 4 Enganchar el manillar de la bicicleta, presionar hacia abajo el dispositivo de agarre del manillar y apretarlo con la perilla. Atención Tener cuidado de no dañar los cables de freno u otro tipo de cables de la bicicleta. Saab...
- Página 11 Esta situación comporta un riesgo de lesiones en personas. 6 Levantar cuidadosamente el poste del portabici- cletas hasta pasar la posición de carga. A conti- nuación, el mecanismo de elevación se encar- gará de subir el portabicicletas al techo del automóvil. Saab...
