3.5.1 Sujeción
Para alcanzar la seguridad necesaria de las taladro debe encontrarse fijamente unida al suelo a
través de su pie. Recomendamos el emp leo de mandriles de anclaje o anclajes para grandes
cargas.
Sujete la taladro al suelo por las perfo-
raciones previstas para ello en el pie.
Las perforaciones se han señalado a
este respecto con flechas en el pie de la
máquina.
3.5.2

Esquema de montaje

Fije el taladro sobre el fundamento a través de los taladros practicados al respecto en el pie.
¡ATENCIÓN!
Sólo apriete los tornillos de fijación en el taladro de manera que éste tenga una sujeción
firme y no pueda arrancarse ni volcar durante el funcionamiento.
Unos tornillos de fijación demasiado apretados en combinación con un fundamento irregular
pueden provocar la rotura del pie de la máquina.
Página 22 Taladro
Flecha de señalización
Flecha de señalización
B 17 PRO; B 23 PRO; B 26 PRO; B 33 PRO
Perforación

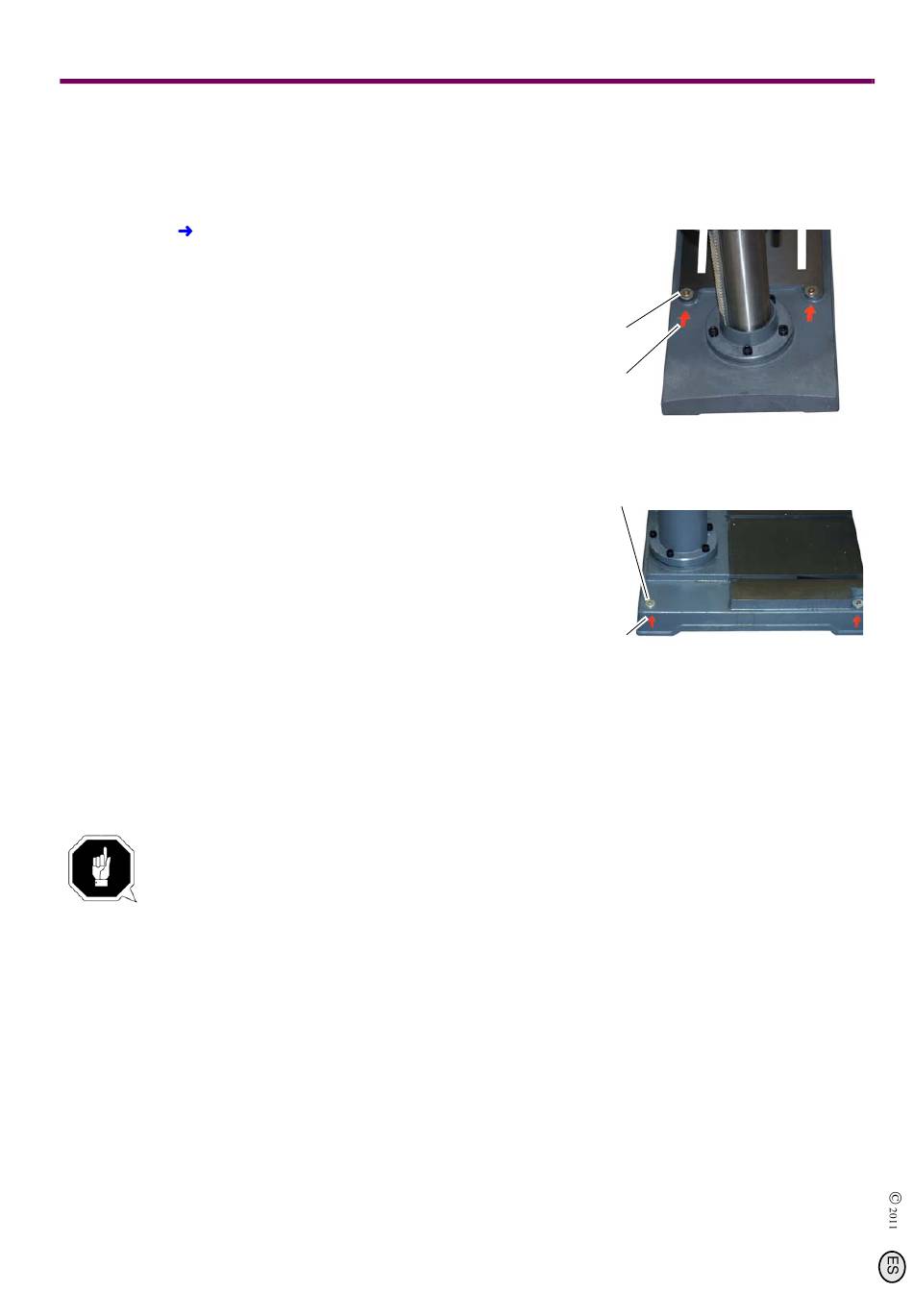

Fig.3-8: Señalización de los puntos de
sujeción
Perforación
Fig.3-9: Señalización de los puntos de
sujeción
