Resumen de contenidos para thomann Harley Benton PA-250
- Página 1 PA-250 atenuador de potencia manual de instrucciones...
- Página 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 12.11.2021, ID: 510412...
-
Página 3: Tabla De Contenido
Índice Índice Información general..........................4 1.1 Guía de información.......................... 5 1.2 Convenciones tipográficas......................6 1.3 Símbolos y palabras de advertencia.................... 6 Instrucciones de seguridad........................9 Características técnicas........................12 Conexiones y elementos de mando....................13 Datos técnicos............................17 Cables y conectores..........................19 Limpieza............................... -
Página 4: Información General
El desarrollo continuo de los productos y de los manuales de instrucciones es nuestra estra‐ tegia empresarial. Por lo tanto, están sujetos a cambios sin previo aviso. Por favor visítenos en www.thomann.de para ver la versión actualizada de este manual de instrucciones. atenuador de potencia... -
Página 5: Guía De Información
Información general 1.1 Guía de información Visite nuestro sitio web www.thomann.de para obtener más información detallada sobre nuestra gama de productos y servicios. Download En nuestro sitio web, le ofrecemos un enlace de descarga de este manual en formato PDF. -
Página 6: Convenciones Tipográficas
Información general 1.2 Convenciones tipográficas En el presente manual de usuario, se utilizan las siguientes convenciones tipográficas: Rótulos Los rótulos que se encuentran en el producto se identifican en el correspondiente manual con letras en cursiva y entre corchetes. Ejemplo: regulador de [VOLUME], tecla [Mono]. 1.3 Símbolos y palabras de advertencia En esta sección, se detallan los símbolos y palabras de advertencia que figuran en el presente manual de instrucciones. - Página 7 Información general Palabra de advertencia Significado ¡PELIGRO! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro inminente que, si no se evita, provoca la muerte o lesiones graves. ¡ATENCIÓN! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar lesiones leves o moderadas.
- Página 8 Información general Señal de advertencia Clase de peligro Peligro en general. atenuador de potencia...
-
Página 9: Instrucciones De Seguridad
Instrucciones de seguridad Instrucciones de seguridad Uso previsto Este equipo ha sido diseñado para reducir la señal de salida de amplificadores de guitarra. Uti‐ lice el equipo solamente para el uso previsto descrito en este manual de instrucciones. Cual‐ quier otro uso y el incumplimiento de las condiciones de servicio se consideran usos inade‐ cuados que pueden provocar daños personales y materiales. - Página 10 Instrucciones de seguridad ¡PELIGRO! Riesgo de descargas eléctricas El equipo integra componentes que conducen alta tensión eléctrica. No desmonte nunca las cubiertas o partes de la carcasa del equipo. Los componentes en el interior del mismo no requieren ningún tipo de mantenimiento. Sólo se podrá utilizar el equipo con todas las cubiertas, dispositivos de protección y elementos ópticos montados y en perfecto estado técnico.
- Página 11 Instrucciones de seguridad ¡AVISO! Daños por conexión con un amplificador activado Conecte el equipo siempre con un amplificador desactivado para evitar daños del amplificador. ¡AVISO! Formación de manchas Los pies de goma de este producto contienen plastificante que posiblemente interaccione con el revestimiento del soporte, dejando así...
-
Página 12: Características Técnicas

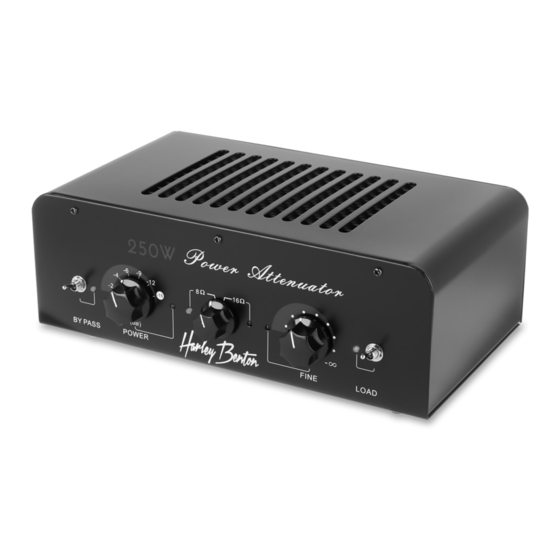

Características técnicas Características técnicas Reductor de potencia para amplificadores de válvulas, ideal para utilizar en locales de ensayo, estudios o escenarios. Potencia de entrada: máx. 250 vatios Opción de 8 Ω, opción de 16 Ω Entrada: Amplificador Salidas: Mezclador/equipo de grabación (baja impedancia), línea, altavoz LED indicador de sobrecarga Reguladores: nivel de altavoz, nivel de línea, nivel fino Ventilador silencioso... -
Página 13: Conexiones Y Elementos De Mando
Conexiones y elementos de mando Conexiones y elementos de mando ö & + ,- PA-250... - Página 14 Conexiones y elementos de mando 1 [BY PASS] Interruptor para desactivar la reducción de potencia. El LED se ilumina. El volumen de la señal se transmite como si la salida del altavoz estuviera conectada directamente al amplificador. 2 [POWER (db)] Regulador para ajustar el volumen de la señal en la salida del altavoz.
- Página 15 Conexiones y elementos de mando 5 [FINE] Regulador para ajustar el volumen efectivo de la señal en la salida del altavoz. El LED se ilumina. Para bajar el volumen de la señal de salida en etapas de 4…5 dB hasta "–∞" (silenciado), gire el regulador en el sen‐ tido de las agujas del reloj.
- Página 16 Conexiones y elementos de mando 10 [LINE LEVEL] Regulador para ajustar el volumen de la señal en la salida de línea. 11 [POWER] Terminal de entrada para fuente de alimentación 12 [AUX POWER] LED de estado. El LED se ilumina cuando el equipo está listo para funcionar y el ventilador funciona. 13 [INPUT FROM AMP] Terminal de entrada para conectar un amplificador.
-
Página 17: Datos Técnicos
Datos técnicos Datos técnicos Máx. potencia de entrada 250 W Entradas Terminal de entrada para fuente de alimentación 1 × terminal jack de 6,35 mm Impedancia de entrada 8 Ω, 16 Ω Salidas 1 × XLR (de baja impedancia) 2 × terminal jack de 6,35 mm Alimentación de tensión Fuente de alimentación externa, 9 - 24 V 50/60 Hz... - Página 18 Datos técnicos Más información Supresión de ruido Caja de inyección Simulación de altavoz Sí Dummy Load (usable también sin Sí caja) atenuador de potencia...
-
Página 19: Cables Y Conectores
Cables y conectores Cables y conectores Introducción En este capítulo, se describen los cables y conectores requeridos para establecer las cone‐ xiones adecuadas entre los equipos involucrados en su instalación de sonorización. Tenga en cuenta que, particularmente en el ámbito de "sonido & iluminación", es imprescin‐ dible respetar minuciosamente esta información ya que en muchas ocasiones la mera posibi‐... - Página 20 Cables y conectores Por esta razón, a nivel profesional se prefieren líneas balanceadas que aseguran la transmisión de la señal acústica a través de grandes distancias sin ningún tipo de interferencias. Aparte de los conductores de masa y de la señal acústica, las líneas balanceadas utilizan otro conductor tercero que también transmite la señal acústica pero con fase invertida 180°.
- Página 21 Cables y conectores Conector jack de 6,35 mm, tres polos (mono, balanceado) señal (fase normal, +) señal (fase invertida, –) masa Conector XLR (balanceado) masa, apantallamiento señal (fase normal, +) señal (fase invertida,–) apantallamiento en la carcasa del conector (opcional) PA-250...
-
Página 22: Limpieza
Limpieza Limpieza Componentes del equipo Limpie con regularidad todos los componentes exteriores del equipo. Los intervalos de lim‐ pieza varían según las condiciones ambiente. Cuanto más húmeda, ahumada o contaminada la atmósfera en el lugar de uso, más frecuentemente se deben limpiar los componentes del equipo. -
Página 23: Protección Del Medio Ambiente
Protección del medio ambiente Protección del medio ambiente Reciclaje de los materiales de embalaje El embalaje no contiene ningún tipo de material que requiera un tratamiento especial. Deseche todos los materiales de embalaje siguiendo las normas y reglamentaciones aplicables del país de que se trate. No tire los materiales a la basura doméstica sino entréguelos en un centro de reciclaje autori‐... - Página 24 Notas atenuador de potencia...
- Página 25 Notas PA-250...
- Página 26 Notas atenuador de potencia...
- Página 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
