Alcad 904 Serie Manual De Instrucciones
Ocultar thumbs
Ver también para 904 Serie:
- Manual del usuario (12 páginas) ,
- Guia de inicio rapido (12 páginas) ,
- Manual de instrucciones (10 páginas)
Manuales relacionados para Alcad 904 Serie
Resumen de contenidos para Alcad 904 Serie

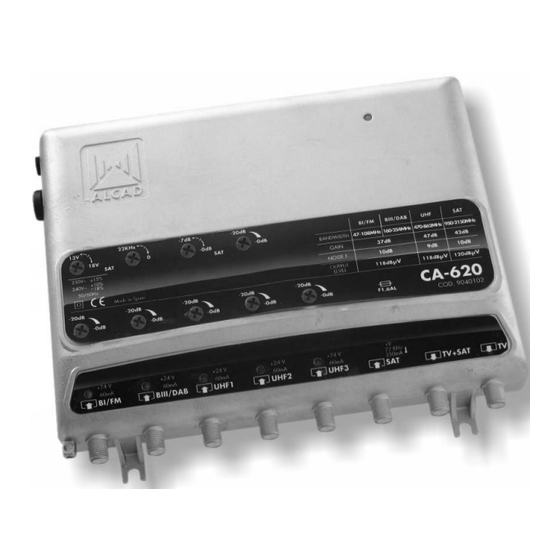

- Página 1 AMPLIFICADOR MULTIBANDA TV-SAT MULTIBAND SAT-TV AMPLIFIER AMPLIFICATEUR MULTIBANDE TV-SAT SERIE 904 SERIES...
- Página 2 CÓDIGO-CODE-CODE 9040102 MODELO-MODEL-MODELE CA-620 Número de salidas Number of outputs Band TV+SAT Nombre de sorties Número de entradas Number of inputs Nombre d´entrées Rango de frecuencia Band BI/FM BIII/DAB UHF1 UHF2 UHF3 Frequency range 47-108 160-254 470 - 862 950-2150 Gamme de frequences Ganancia Gain...
- Página 3 CÓDIGO-CODE-CODE 9040102 MODELO-MODEL-MODELE CA-620 Fusible Fuse Fusible (Type F) Tensión de red ±15% 50/60 Hz Mains voltage Tension du secteur Temperatura en proximidad del equipo °C -10..+65 Operating temperature close to equipment Température en proximité de l' équipement Temperatura ambiente con/sin ventilador °C -10..+55/+45 Room temperature with/without fan...
- Página 4 AMPLIFICADOR CA-620 AMPLIFIER CA-620 AMPLIFICATEUR CA-620 Conmutación de la LNB Regulador de ganancia TV Switching the LNB TV gain regulator Commutation du LNB Réglage de gain TV Ecualizador SAT Regulador de ganancia TV Indicador de funcionamiento Fusible SAT Tilt control TV Gain regulator Indicator of operation Fuse...
- Página 5 REDUCCIÓN DEL NIVEL DE SALIDA REDUCTION OF THE OUTPUT LEVEL REDUCTION DU NIVEAU DE SORTIE NIVEL DE SALIDA / OUTPUT LEVEL / NIVEAU DE SORTIE Canales 10 11 12 Channels Canaux Nivel máximo TV dBµV 115 114 113 112 112 111 111 110 110 110 Maximun TV level Niveau maximun TV Nivel máximo SAT...
- Página 6 SUSTITUCIÓN DEL FUSIBLE FUSE REPLACEMENT REPLACEMENT DU FUSIBLE CÓMO AJUSTAR LAS ENTRADAS ADJUSTMENT OF THE INPUTS REGLAGE DES ENTREES...
- Página 7 CÓMO ALIMENTAR PREAMPLIFICADORES HOW TO FEED PREAMPLIFIERS COMMENT ALIMENTER DES PREAMPLIFICATEURS AUTOMATIC 24 V 24 V...
- Página 8 CÓMO ALIMENTAR LA LNB HOW TO FEED THE LNB COMMENT ALIMENTER LA LNB Control Control HIGH HIGH Contrôle 22 KHz 13 V 0 KHz...
-
Página 9: Esquema Típico Connection Diagrams Schemas De Connexion
ESQUEMA TÍPICO CONNECTION DIAGRAMS SCHEMAS DE CONNEXION UHF1 CA-620 SAT1 SAT2 UHF2 BIII UHF3 ME-214 TV+SAT1 TV+SAT2 2 x FD-225 PT-200 PT-200 BS-112 BS-112 2 x FD-213 SAT Receiver PT-200 PT-200 BS-112 BS-112 2 x FD-210 PT-200 PT-200 BS-112 BS-112... -
Página 10: Declaration Of Conformity
Installez l’équipement de telle sorte que la prise d’alimentation d’électricité ou le connecteur de l’équipement soit facilement accessible. DECLARATION OF CONFORMITY according to EN ISO/IEC 17050-1:2004 ALCAD, S.L. Manufacturer's Name: Manufacturer's Address: Pol. Ind. Arreche-Ugalde, 1 Apdo.
