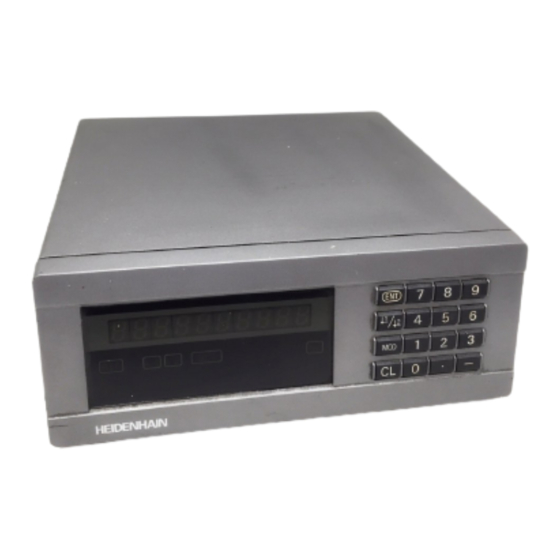

HEIDENHAIN ND 220 Manual Del Usuario

HEIDENHAIN
Trabajar con el visualizador
de cotas
Visualización del valor real e
introducción
(LED de 7 segmentos,
9 digitos más signo)
REF 1
HEIDENHAIN
Visualización de estados con campos
luminosos
• Trás la conexión seleccionar la lista de
parámetros
• Avanzar página en la lista de parámetros
Campo luminoso
REF
in.
1 1 1 1 1 / 2 2 2 2 2
SET
• Selección del pto. de
referencia
• Retroceder página en
la lista de parámetros
2 SET
Significado
Cuando los puntos decimales parpadean:
La visualización espera a que se sobrepasen las marcas de ref.
Cuando los puntos decimales no parpadean: Se ha
sobrepasado la marca de referencia. Los puntos de referencia
quedan asegurados contra fallos de la red.
Intermitente: : : : : La visualización espera a que se pulse
ENT o CL.
Los valores de posición se visualizan en pulgadas
Se ha seleccionado el punto de referencia 1 / punto de ref. 2
Intermitente: : : : : La visualización espera a la confirmación de los
valores introducidos.
ND 220
• Aceptar valor introducido
• Fijar la visualización al
in.
MOD
CL
• Borrar la introducción
• Puesta a cero de la
visualización (P80!)
• CL más MOD:
Selección de la lista de
parámetros
• CL más un número de dos
cifras: Selección de parám.
• Borrado de los parámetros
introducidos y visualización
del nº de parámetro
valor de P79 (¡P80!)
Teclado decimal
7 8 9
4 5 6
1 2 3
.
–
0
• Tecla para el signo
• Modificar el valor
del parámetro
• Punto decimal
• Aumentar el nº del
parámetro
