H-5377, H-5378
π
H-6689, H-6692

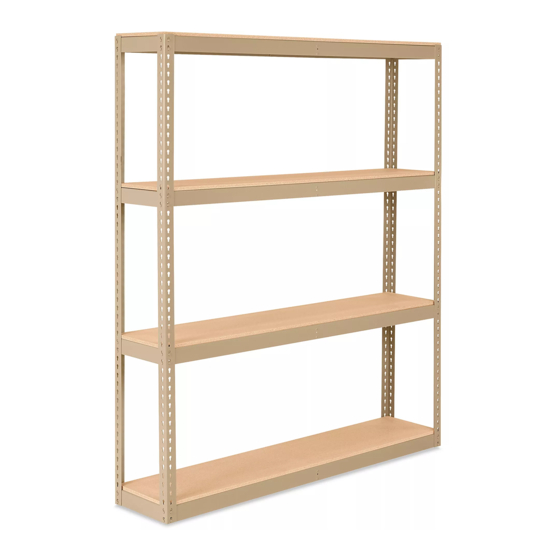

RECORD STORAGE RACKS
TOOL NEEDED
Rubber Mallet
Upright Post x 4 (A)
Side Support x 8 (B)
B
A
B
16 Holes
16 Holes
16 Holes
PAGE 1 OF 6
Front/Back Support x 8 (C)
Figure 1
B
A
Figure 2
1-800-295-5510
uline.com
PARTS
ASSEMBLY
NOTE: Lean posts against a wall or assemble with
another person.
1. Connect two upright posts (A) by inserting a side
support (B) at the bottom and top of the posts.
(See Figure 1)
NOTE: Side supports should be positioned with
ledge on top.
2. Repeat step one for the other two upright posts (A).
3. Evenly space out the remaining two shelf levels using
the side supports (B). (See Figure 2)
NOTE: There will be 16 open post holes
in-between each side support.
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Center Support x 4 (D)
Board x 4 (E)
1220 IH-5377
