Thermostat-Kopf WK
für Ventilheizkörper
Montageanleitung
Kopf-Unterteil

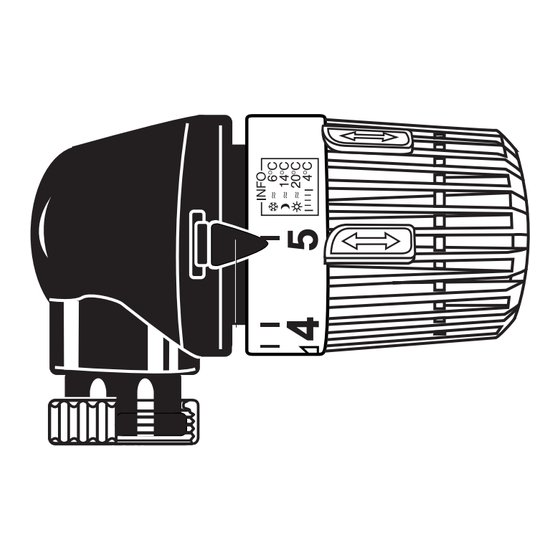

Thermostat-Kopf WK
Art.-Nr. 7300-00.500
Abb. 1
Abb. 3
Technische Änderungen vorbehalten.
Kopf-Oberteil
Einstellpfeil
Abb. 2
Abb. 4
Abb. 5
Anwendung
Der HEIMEIER Thermostat-Kopf WK ist für die Montage an Ventilheiz-
körpern vor gesehen, die über ein Thermostat-Oberteil mit Anschluss-
gewinde M 30 x 1,5 verfügen.
Für die Montage links oder rechts am Heizkörper ist der Thermostat-
Kopf entsprechend umstellbar.
Montage rechts am Heizkörper
Sicherungsstifte am Einstellpfeil entfernen (Abb. 1).
Einstellpfeil andrücken, bis er einrastet (Abb. 2).
Thermostat-Kopf auf Merkzahl 5 drehen, auf das Thermostat-Oberteil
des Heizkörpers waagerecht aufsetzen, aufschrauben und mit Gummi-
backenzange fest anziehen (max. 15 Nm), evtl. gegenhalten.
Montage links am Heizkörper
Thermostat-Kopf auf Merkzahl 5 drehen, Einstellpfeil herausziehen und
beide Sicherungsstifte entfernen (Abb. 3).
Kopf-Unterteil um 180° bis zum Anschlag verdrehen (Abb. 4).
Einstellpfeil bei Merkzahl 5 einsetzen und andrücken, bis er einrastet
(Abb. 5).
Thermostat-Kopf auf Thermostat-Oberteil des Heizkörpers waagerecht
aufsetzen, aufschrauben und mit Gummibacken zange fest anziehen
(max. 15 Nm), evtl. gegenhalten.
Anmerkung
- Durch Eindrücken und Einrasten des Einstellpfeils wird die Montage-
Position (links/rechts) fixiert und gesichert. Eine Änderung dieser Position
ist danach nicht mehr möglich.
- Vor der Montage das Thermostat- Oberteil auf festen Sitz prüfen (Anzugs -
moment ca. 35 Nm).
- Die Verwendung von Adaptern zur Montage an Thermostat-Oberteile,
die nicht über das Anschlussgewinde M 30 x 1,5 verfügen, ist unzulässig.
