STIF VIGIRO IP26 Manual De Instruccion

MANUAL DE INSTRUCCIÓN
www.stifnet.com
®
IP26 - CRCI91250T : Ue 10...36V DC - CABLE 2m – NO ZONA ATEX
VIGIRO
USO
®
- El VIGIRO IP26 tiene como finalidad controlar la velocidad constante de un árbol en rotación. El VIGIRO
en el interior de su platina un contador de impulsos que puede conectarse, ya sea directamente a un autómata programable, o
bien a un módulo independiente de seguridad para identificar la frecuencia nominal en salida de los impulsos. Se instala
corrientemente en elevadores de cangilones, transportadores de cadenas, mezcladores, esclusas, transportadores de banda,
etc..
®
- El VIGIRO IP26 está fijado directamente en el extremo de árbol con un roscado M12 para la versión estándar o M10 a
petición, una fijación magnética está disponible en opción para realizar una puesta en servicio rápida y sin mecanizado.
DESCRIPCIÓN
®

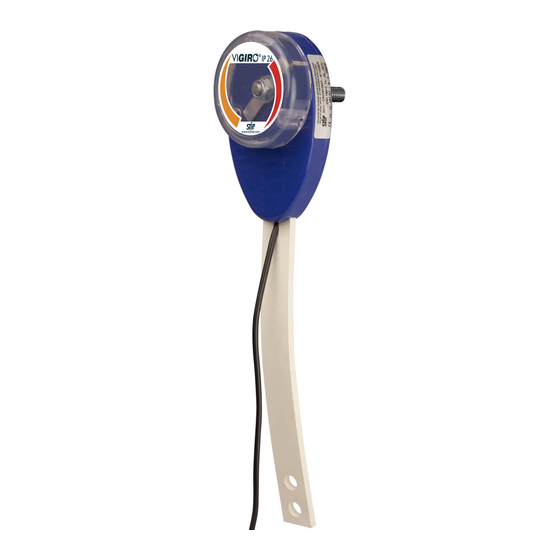

- El VIGIRO IP26 es un aparato compacto compuesto de los siguientes elementos:
 Envoltura de protección en policarbonato
 Cable de conexión 2 m (3 hilos).
 Eje de rotación roscado M12 estándar (M10 a petición)
para fijación en extremo de árbol.
 Correa antirrotación.
 Hélice metálica de dos palas, bajo tapa transparente.
Ajuste posible del VIGIRO® CRCI26
Frecuencia de rotación que debe respetarse 0.5... 500 r.p.m.
-
es decir 1... 1000 impulsos/min
.
Z.A. de la lande - 49170 Saint-Georges-sur-Loire - France
Siège social, achats et usine :
Service commercial France Export :
Email : sales@stifnet.com - Site internet :
SAS au capital de 800 000 € - R.C.S. Angers B 328 876 503 - 84B12 APE 2511Z - N° TVA FR 35 328 876 503
- VER. 01/13 - N° DOC BE0455007
Contador de
impulsos
Cable 2m (2hilos)
tél.: +33 2 41 72 16 80 - Fax +33 2 41 72 16 85
tél.: +33 2 41 72 16 82 - Fax +33 2 41 39 32 12
www.stifnet.com
Del de sortie
(3 hilos)
2 x ø10
Es
–
1/2
®
IP26 integra
