STIF VIGIRO IP26 Manual De Instruccion

MANUAL DE INSTRUCCIÓN
®

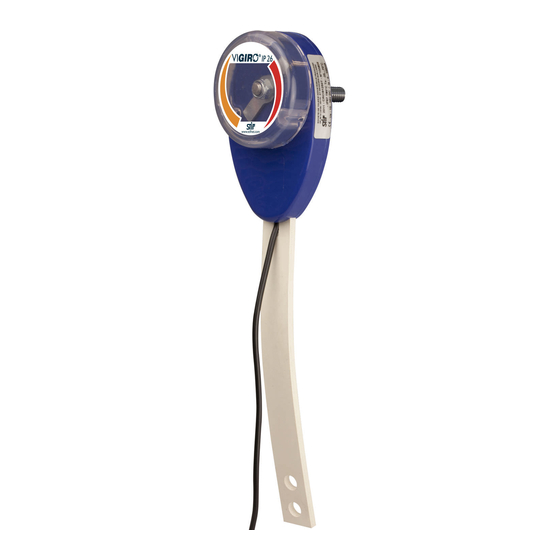

VIGIRO IP26 - CRCI91251T : Ue 10...36V DC - CABLE 10m Zona ATEX 21
USO
®
- El VIGIRO IP26 tiene como finalidad controlar la velocidad constante de un árbol en rotación. El VIGIRO
el interior de su platina un contador de impulsos que puede conectarse, ya sea directamente a un autómata programable, o bien a
un módulo independiente de seguridad para identificar la frecuencia nominal en salida de los impulsos. Se instala
corrientemente en elevadores de cangilones, transportadores de cadenas, mezcladores, esclusas, transportadores de banda, etc..
®
- El VIGIRO IP26 está fijado directamente en el extremo de árbol con un roscado M12 para la versión estándar o M10 a
petición, una fijación magnética está disponible en opción para realizar una puesta en servicio rápida y sin mecanizado.
DESCRIPCIÓN
®
- El VIGIRO IP26 es un aparato compacto compuesto de los siguientes elementos:
 Envoltura de protección en policarbonato
 Cable de conexión 10 m (3 hilos).
 Eje de rotación roscado M12 estándar (M10 a petición) para
fijación en extremo de árbol.
 Correa antirrotación.
 Hélice metálica de dos palas, bajo tapa transparente.
Ajuste posible del VIGIRO
Frecuencia de rotación que debe respetarse 0.5... 500 r.p.m. / es decir 1... 1000 impulsos/min.
-
Z.A. de la lande - 49170 Saint-Georges-sur-Loire - France
Siège social, achats et usine :
Service commercial France Export :
Email : sales@stifnet.com - Site internet :
SAS au capital de 800 000 € - R.C.S. Angers B 328 876 503 - 84B12 APE 2511Z - N° TVA FR 35 328 876 503
www.stifnet.com - VER. 01/16 - N° DOC BE0455005
®
IP26
Contador de
impulsos
Cable 10m (3 hilos)
tél.: +33 2 41 72 16 80 - Fax +33 2 41 72 16 85
tél.: +33 2 41 72 16 82 - Fax +33 2 41 39 32 12
www.stifnet.com
Del de salida
2 x ø10
Es
–
1/2
®
IP26 integra en
